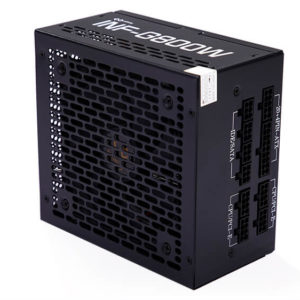

Infinity Gold G800W – 80 Plus Gold – Active PFC – Full Modular

  • Tình trạng: Mới 100%
  • Bảo hành: 36 tháng
  • Xuất xứ: Chính hãng
  • Thương hiệu: Infinity
  • Giá trên đã bao gồm VAT
Hỗ trợ kinh doanh
Hotline: 0906 886 820
Hỗ trợ bảo hành
Hotline: (028) 2200 6666
(Bán hàng cả Thứ Bảy và Chủ Nhật)
Danh mục: , Từ khóa: ,
  • Giá thành
    Giá Thành

    Giá hàng hoá luôn được cập nhật để đảm bảo tính cạnh tranh.

  • Chất lượng
    Chất lượng

    Cam kết sản phẩm mới 100%.
    Bảo hành chính hãng

  • Kinh Doanh
    Kinh Doanh

    0906 886 820

  • Bảo hành
    Bảo Hành

    (028) 2200 6666

Thông tin Sản Phẩm

AC Input 100V – 240V – 10A – 5A – 47Hz – 63Hz
DC Output +3.3V +5V +12V -12V +5Vsb
Max Load 15A 15A 34A 0.3A 2.5A
Maximum Combined Wattage 100W 792W 3.6W 12.5W
Total Power: 800W
Features
  • Công suất thực 800W with Active PFC.
  • Hiệu suất trên 90% (80 Plus Gold).
  • Mạch EMI class 2 (2 lớp) với cuộn cảm flat wire hiệu suất cao.
  • Trang bị MOV chống sét.
  • Sử dụng thiết kế mạch cộng hưởng LLC giảm hao tổn khi chuyển mạch nâng cao hiệu suất hoạt động.
  • Trang bị mạch DC to DC tối ưu hóa sử dụng điện năng.
  • Full modullar cáp đen với 2 đầu cpu 8pin riêng biệt.
Sau một thời gian kinh doanh dòng nguồn phân khúc phổ thông ECO series. Infinity tiếp tục cho ra mắt dòng sản phẩm mới nhắm vào phân khúc tầm trung mang tên Gold Series. với các tính năng hấp dẫn của các dòng sản phẩm cao cấp như: 100% cáp rời dạng bẹ đen mềm, hiêu suất cam kết đạt 90%, sử dụng thiết kế mạch LLC và DC to DC
Hiện tại Gold series chỉ mới có mức công suất 800W mang định danh INF-G800W

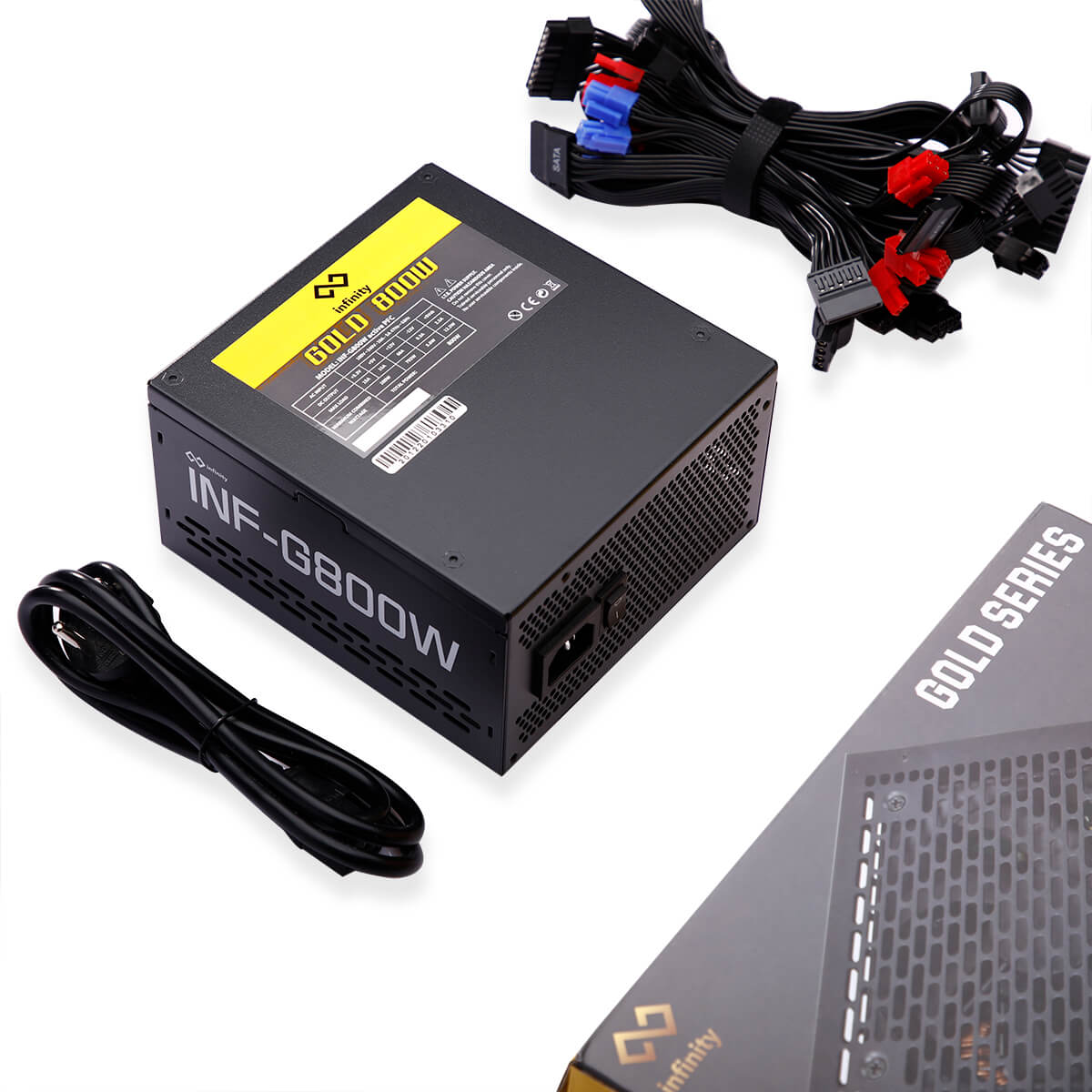

I-Hộp và phụ kiện

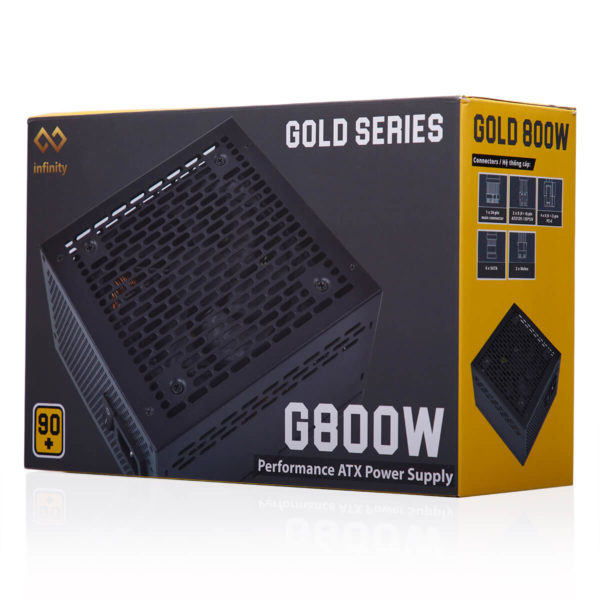

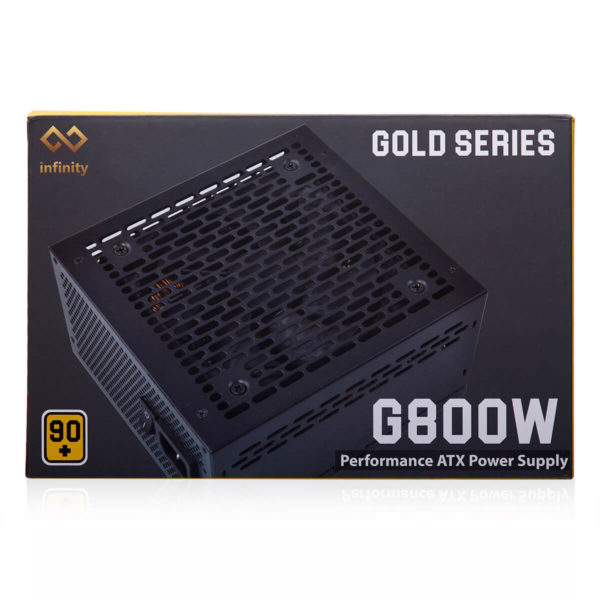

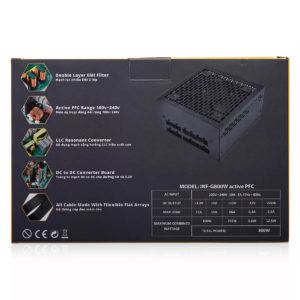

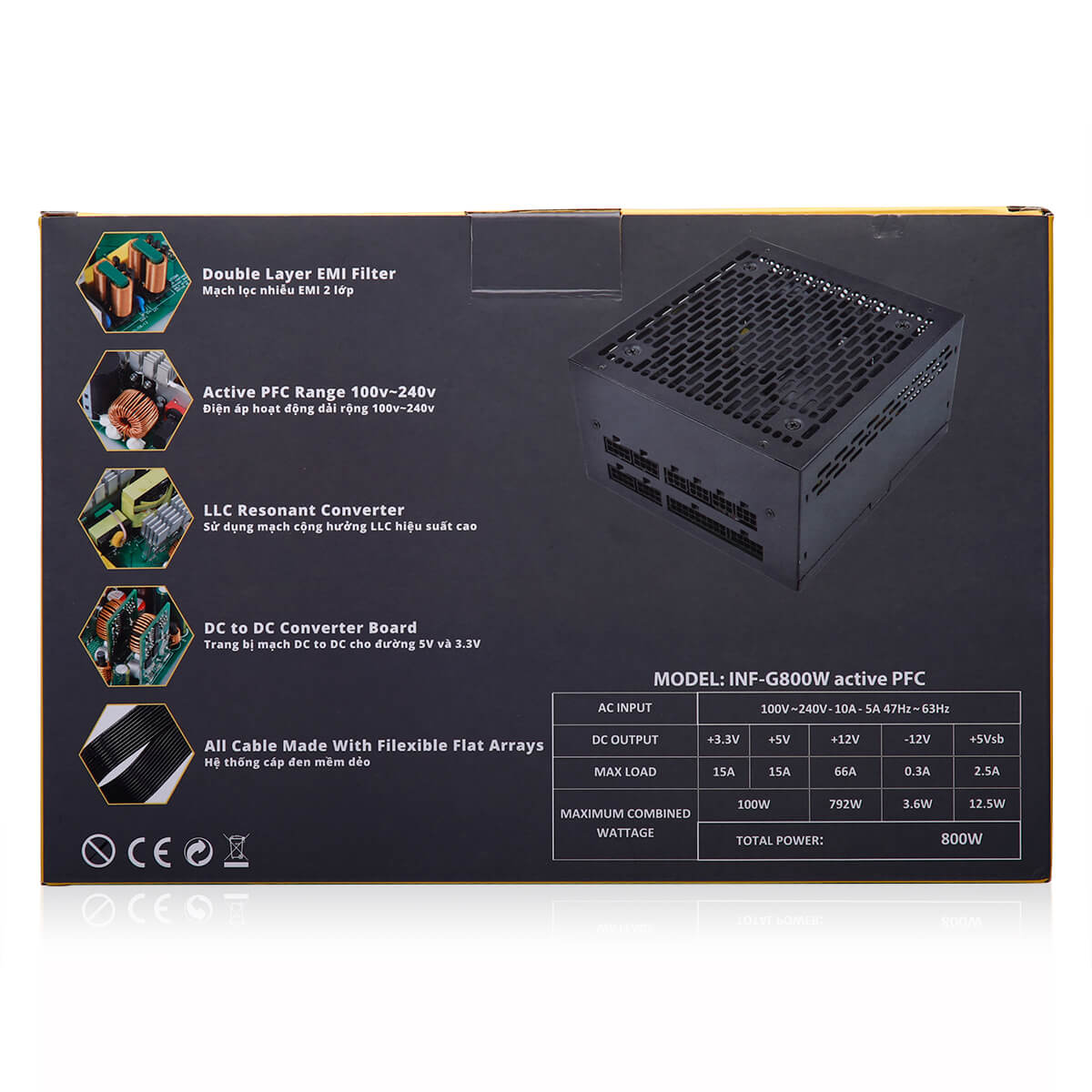

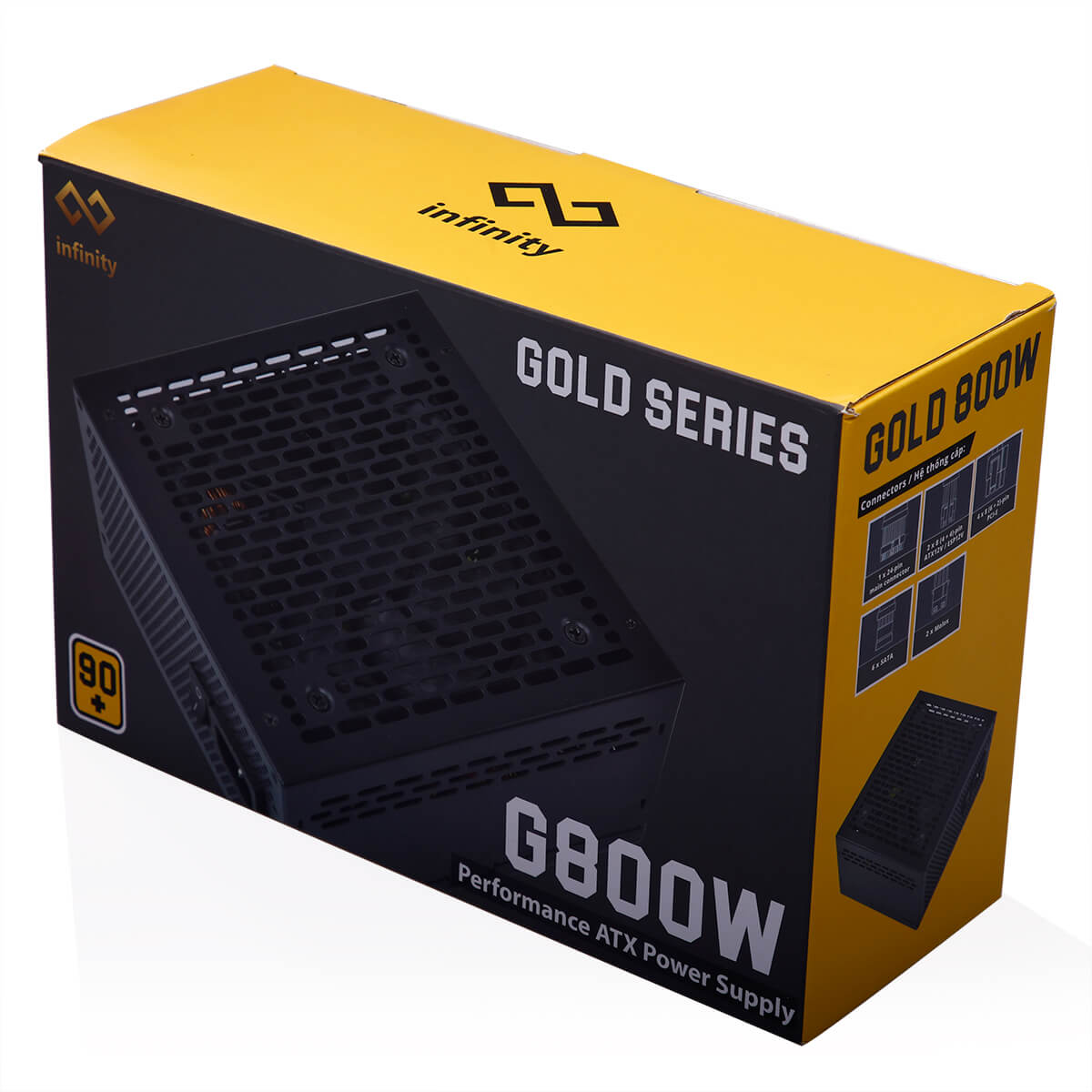

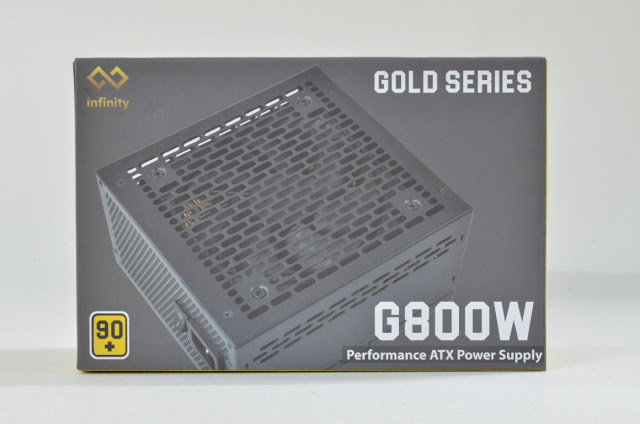

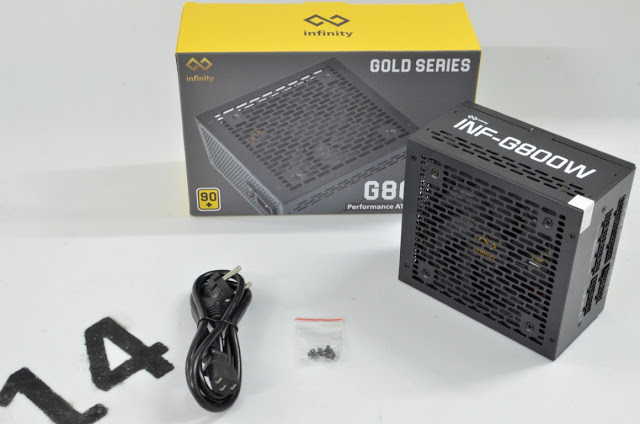

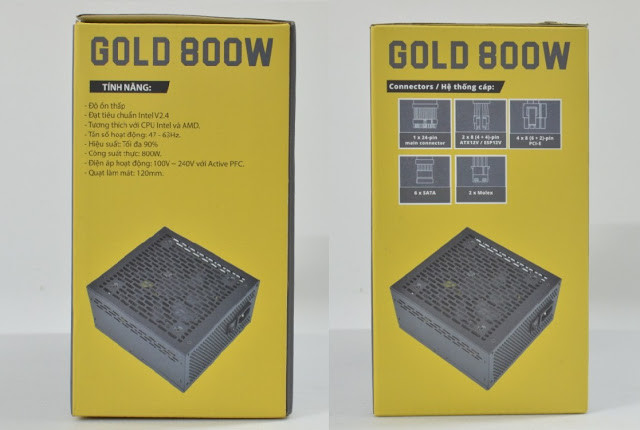

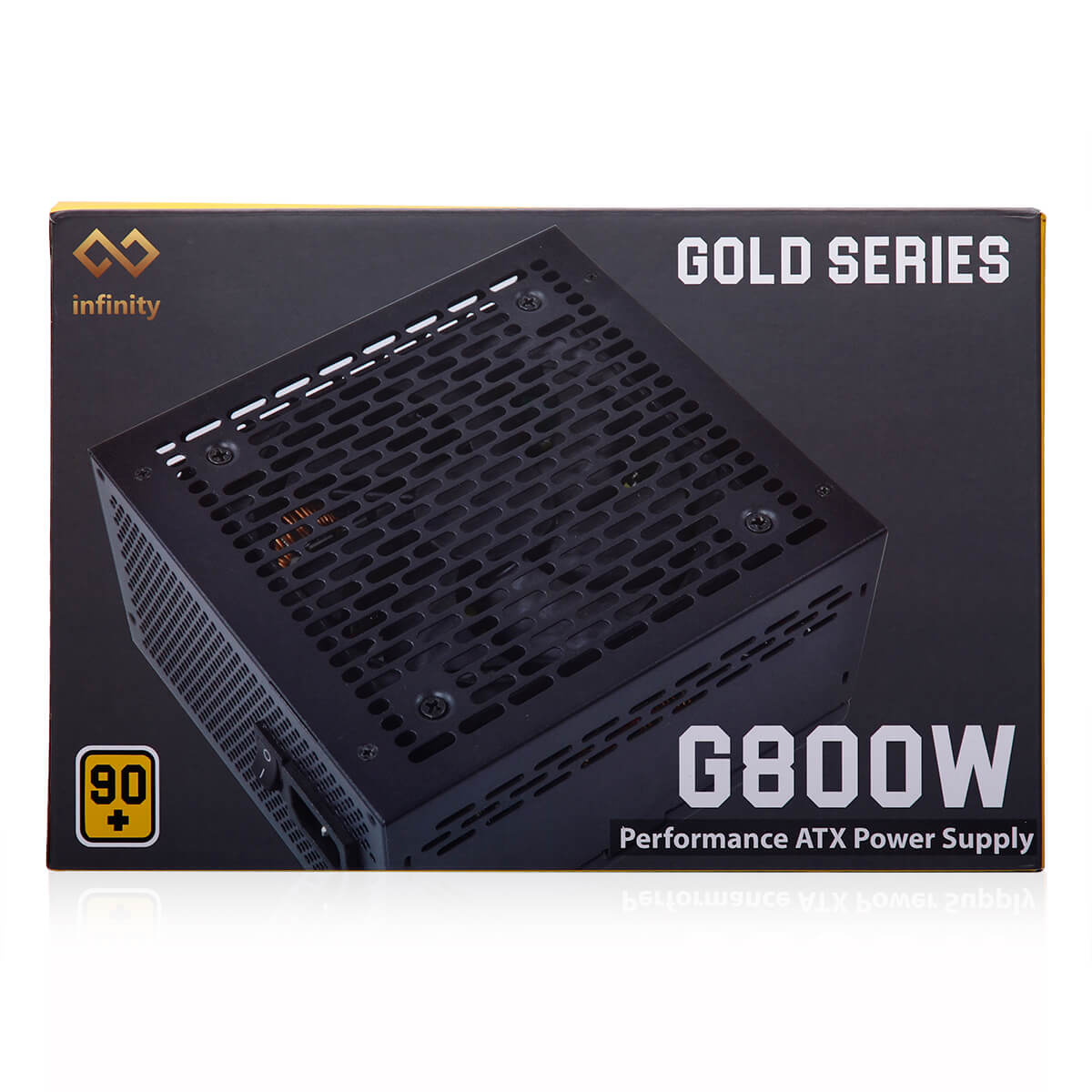

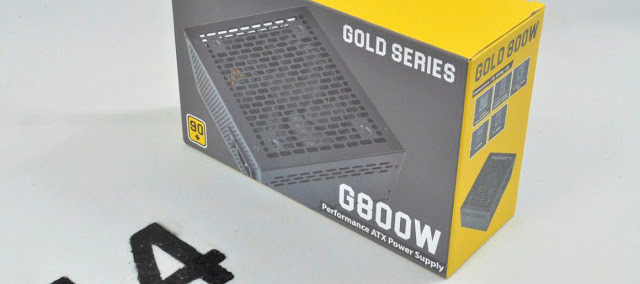

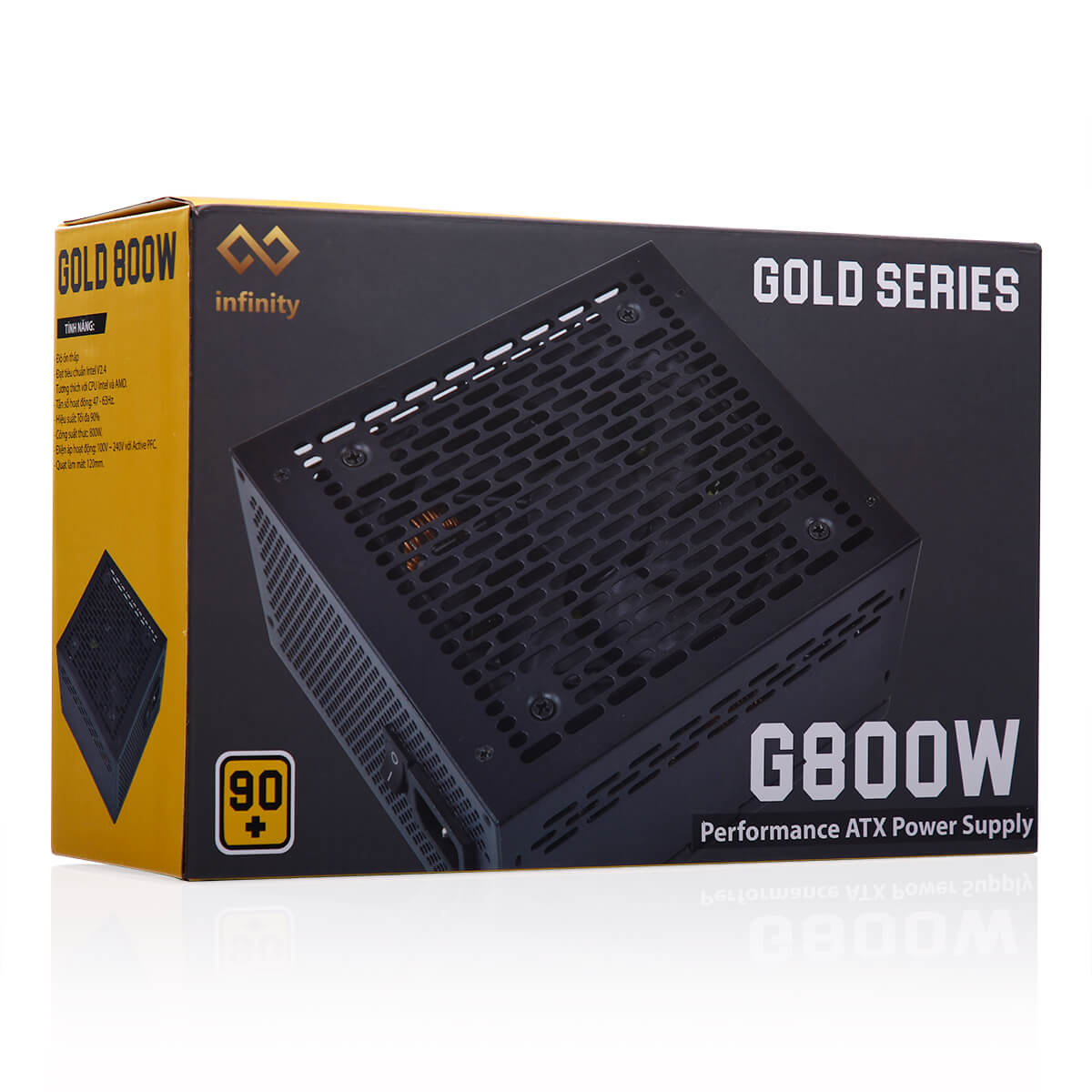

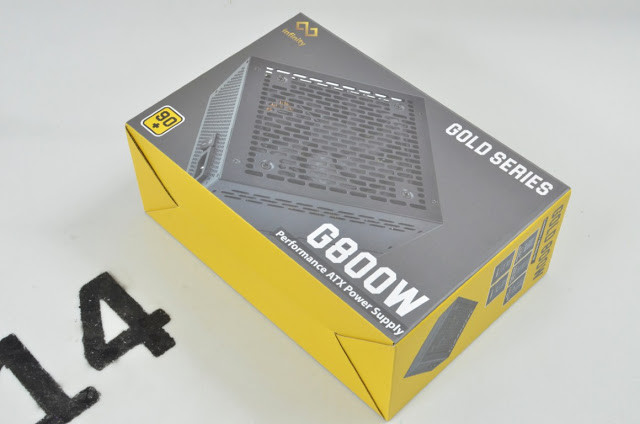

Hộp của  INF-G800W có kích thước tương đối nhỏ . Tông màu vàng xám. các tính chính được in chi tiết ở mặt sau và bên hông









Phụ kiện kèm theo INF-G800W chỉ gồm có 1 cáp nguồn EU type và 4x ốc vặn nguồn

II-PSU
1-Bên ngoài

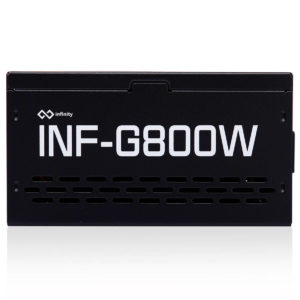

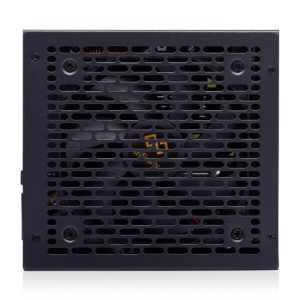

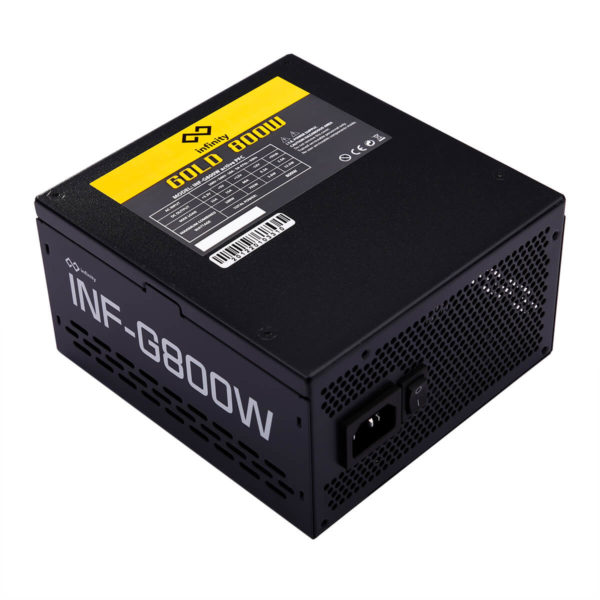

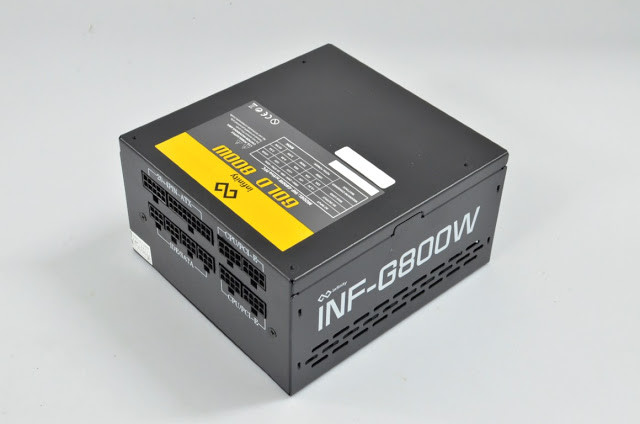

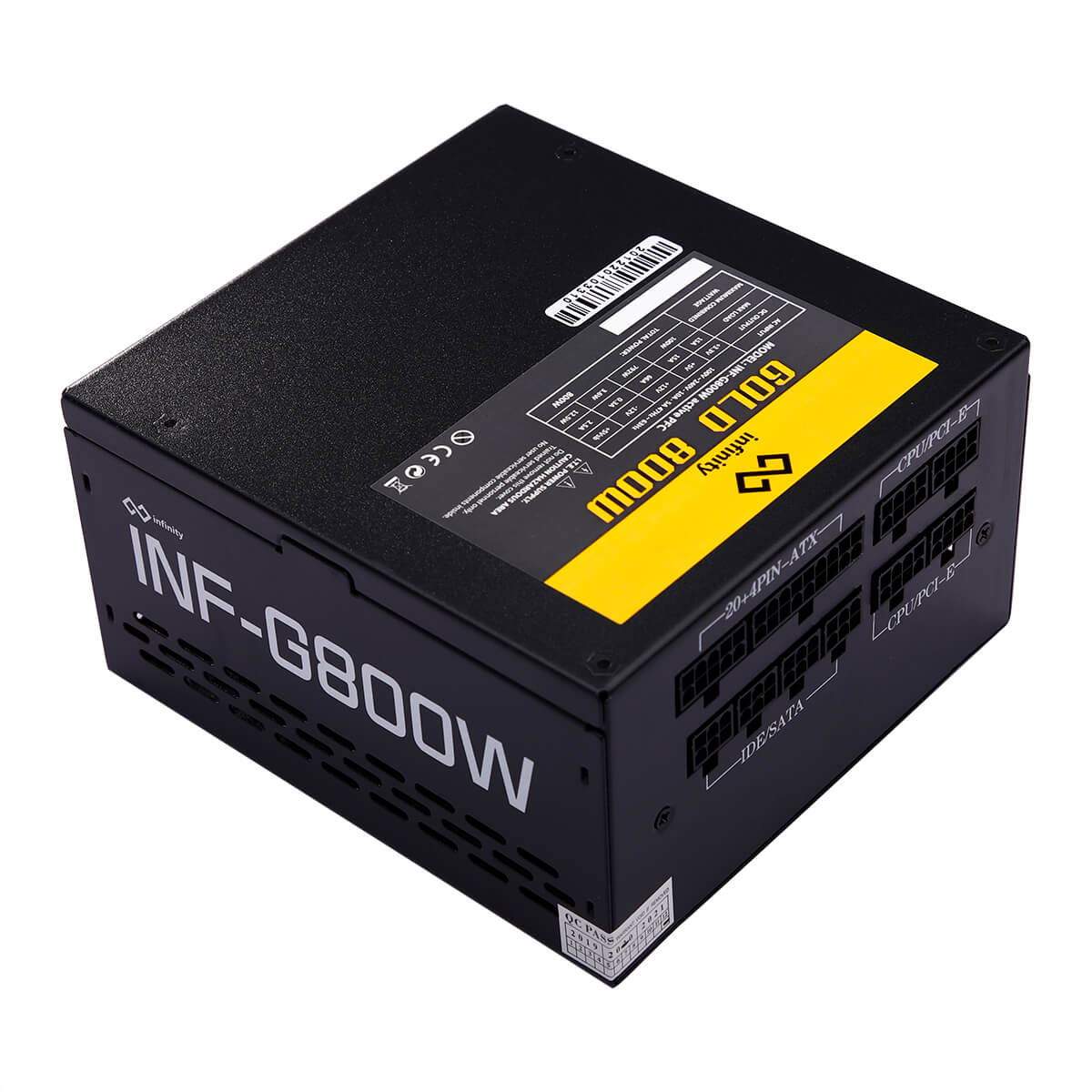

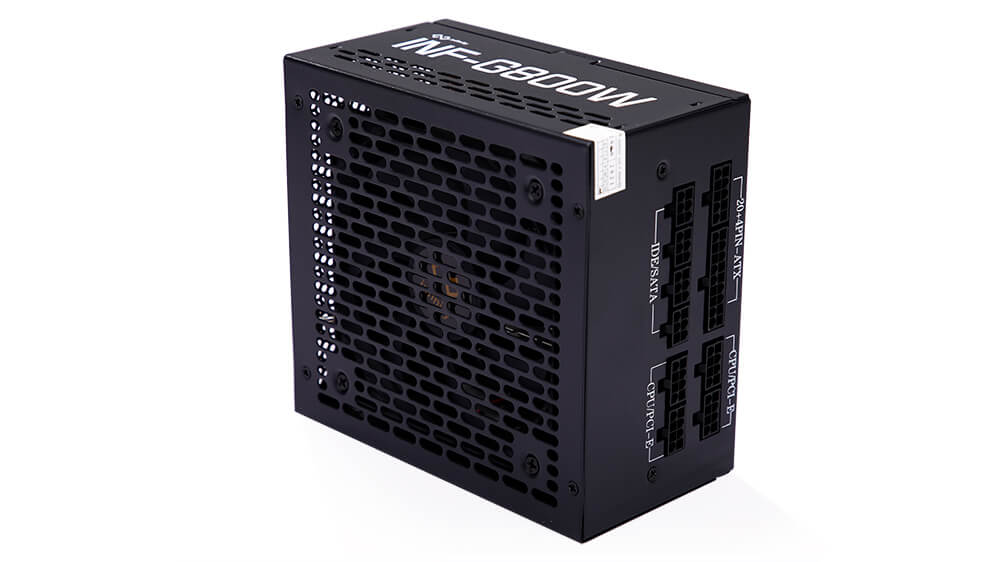

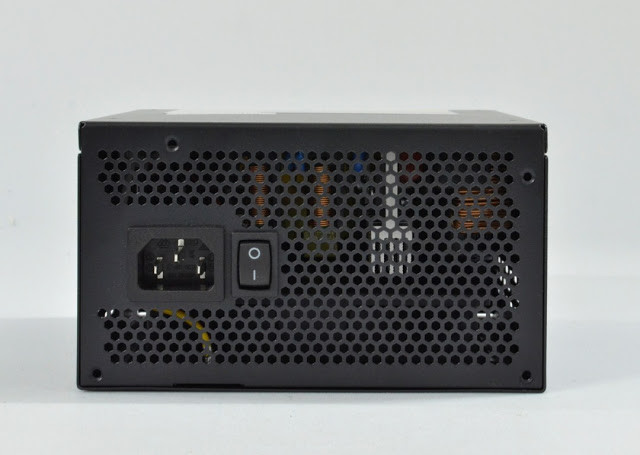

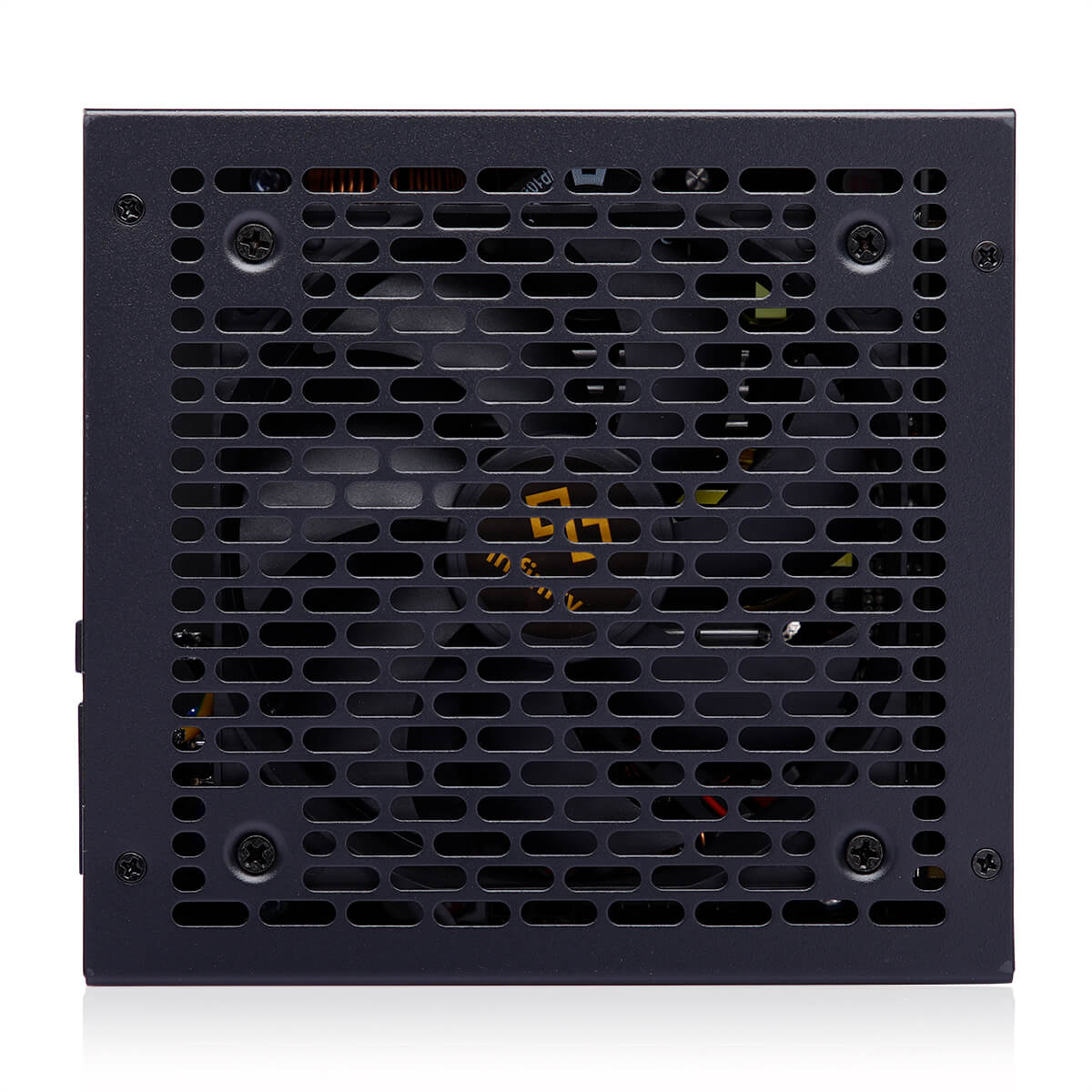

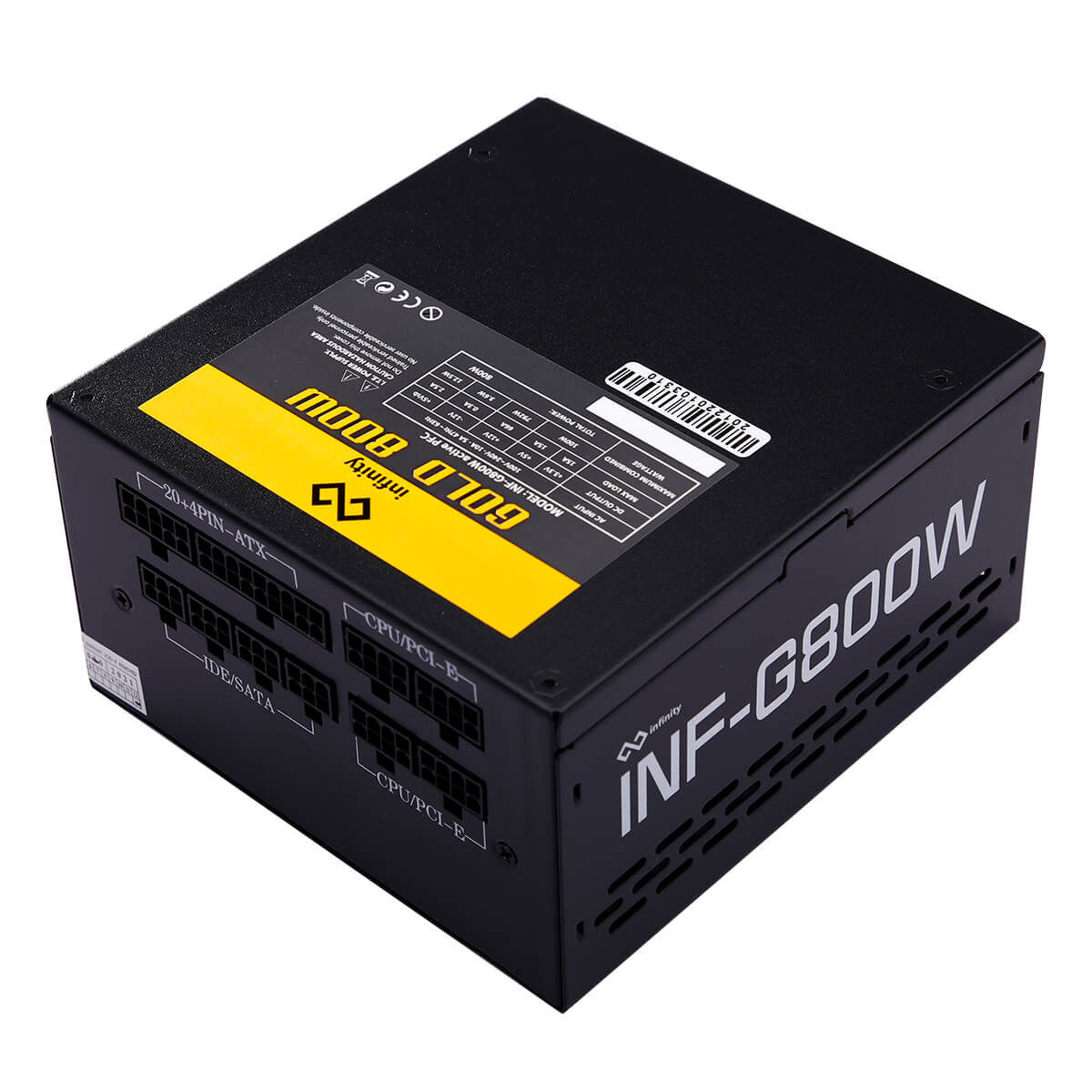

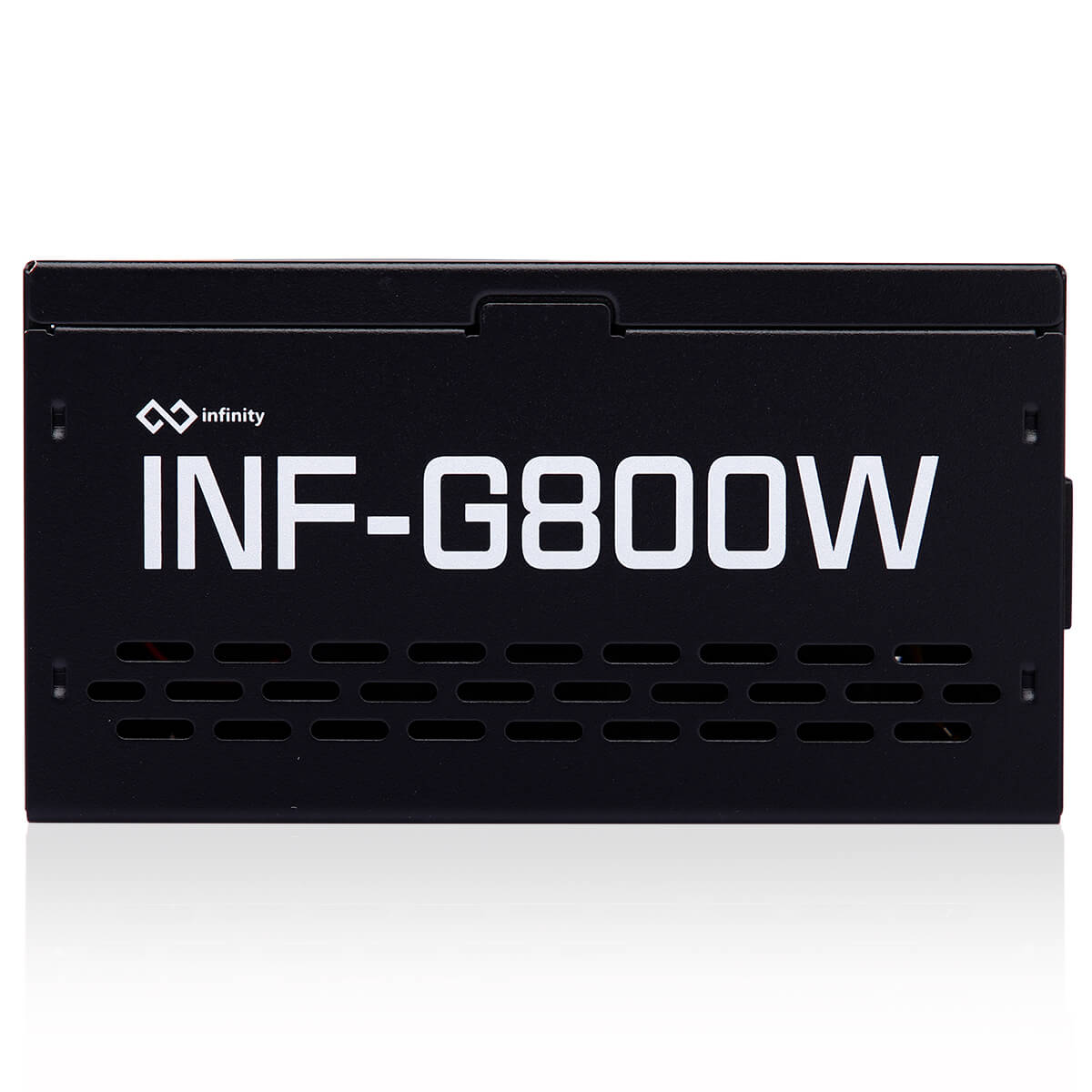

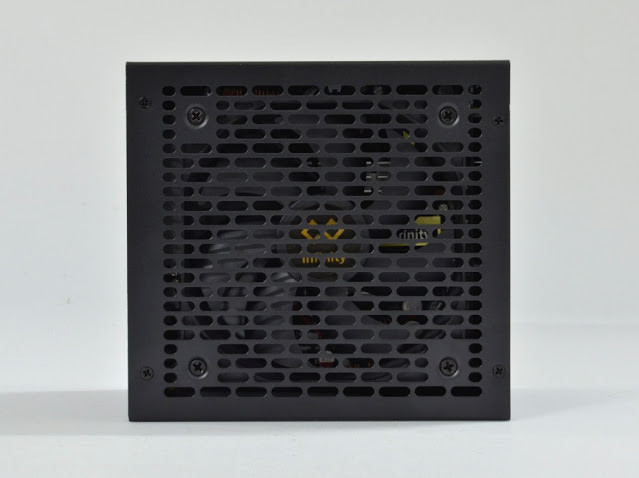

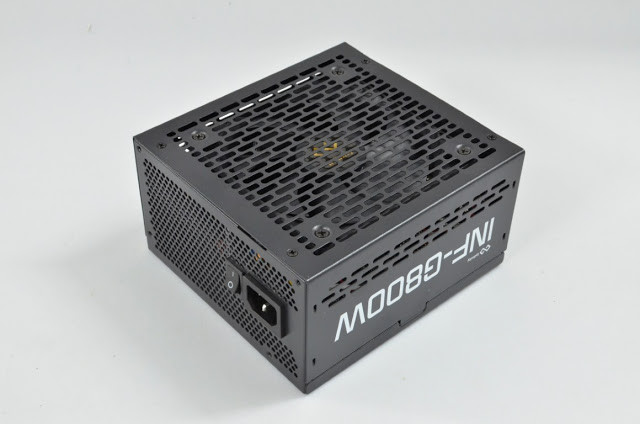

INF-G800W có kích thước dài hơn chuẩn ATX khoảng 15mm. Sơn tĩnh điện màu đen, sử dụng quạt làm mát 120mm. Tên sản phẩm được in trực tiếp lên 2 mặt hông của nguồn

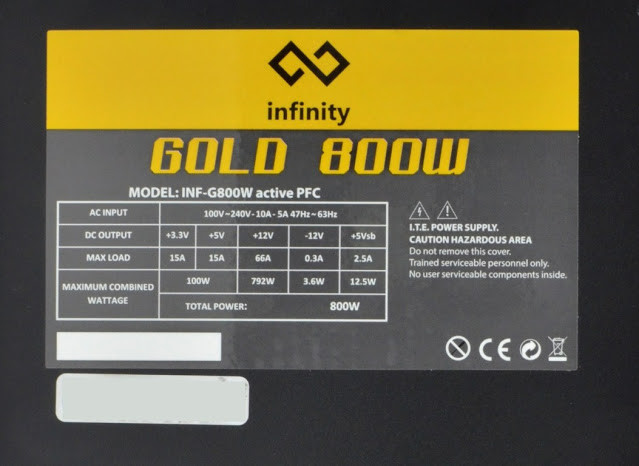

Công suất danh định 800W. Single rail 12V@792W, Active PFC fullrange

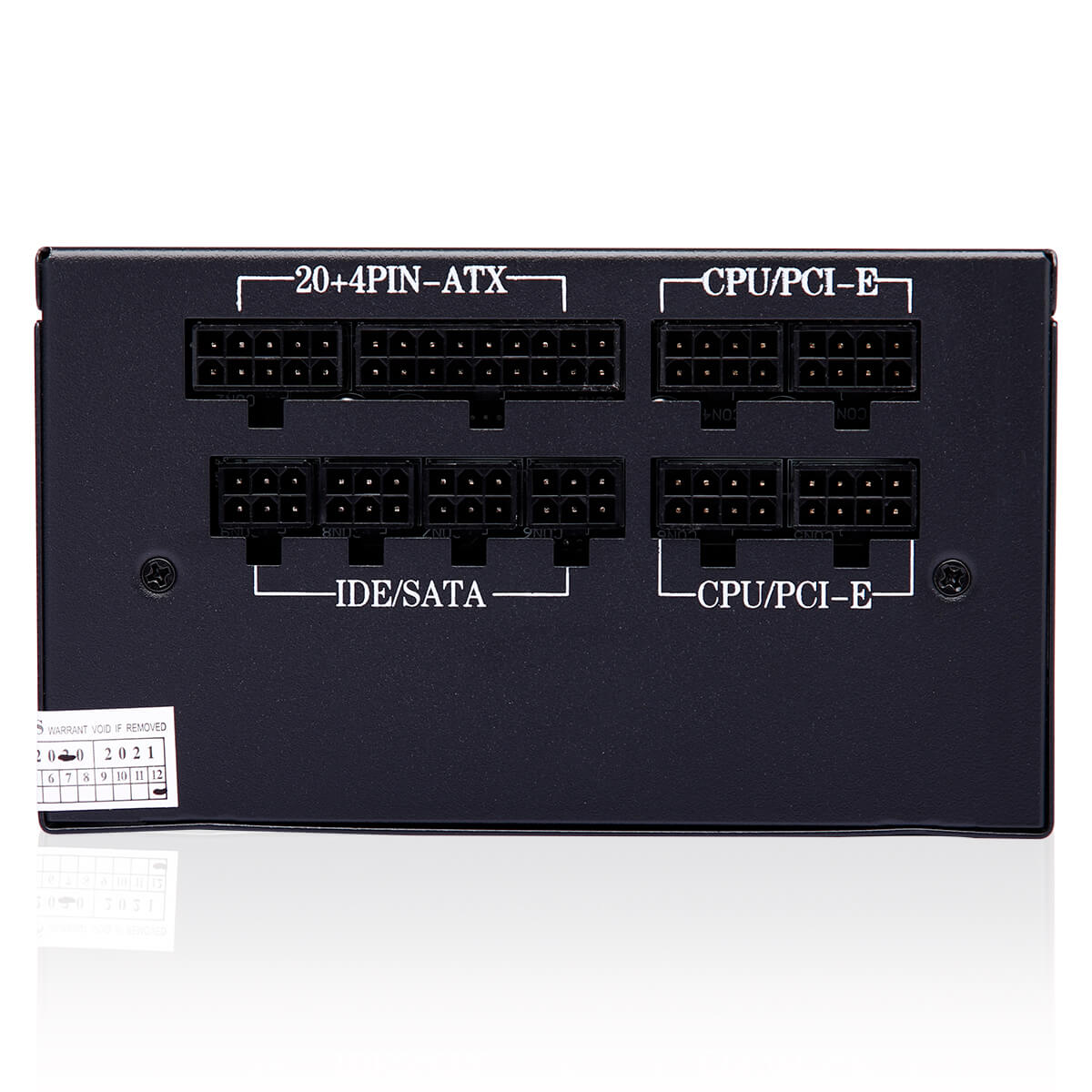

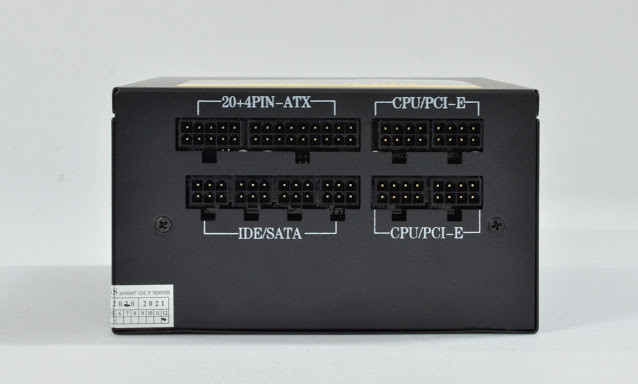

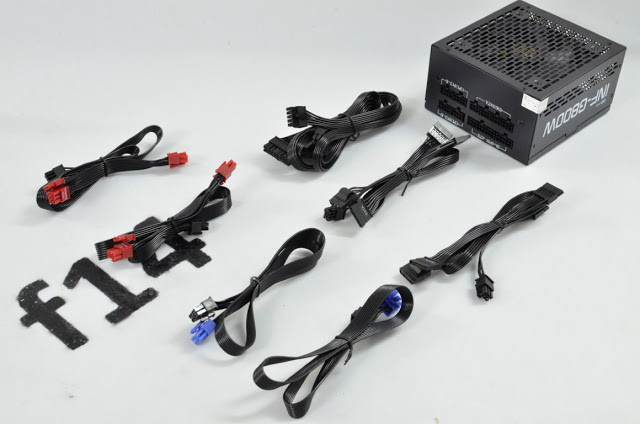

INF-G800W sử dụng hệ thống cáp 100% dạng rời (Full modullar ) gồm có:
1x 24pin Mainboard (60cm)
2x 4+4pin ATX12V (65cm)
4x 6+2pin PCIex (55cm+10cm)
6x SATA (45cm+)
2x ATA (45cm+)





2-Bên trong:

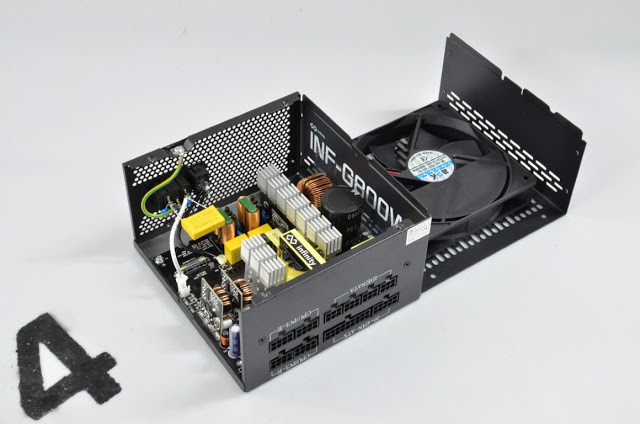

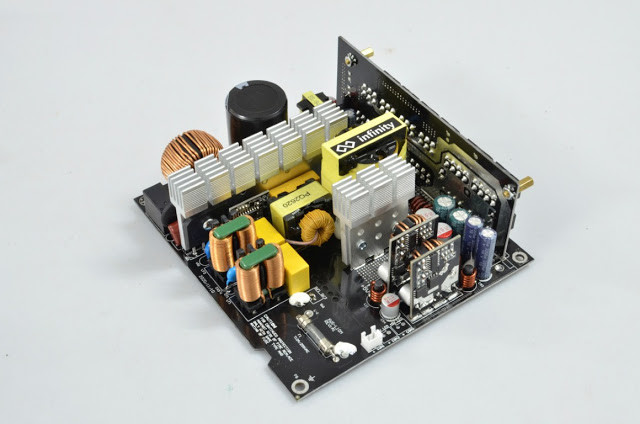

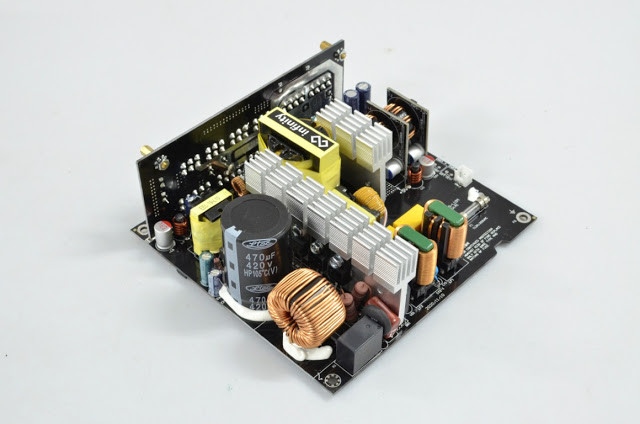

INF-G800W sử dụng Platform có thiết kế LLC nửa cầu và DC to DC (VRMs) để đạt được mức hiệu suất hoạt động trên dưới 90%. Với mức công suất 800W thì việc sử dụng PCB 2 lớp là điều cần thiết nhằm đảm bảo khả năng truyền tải

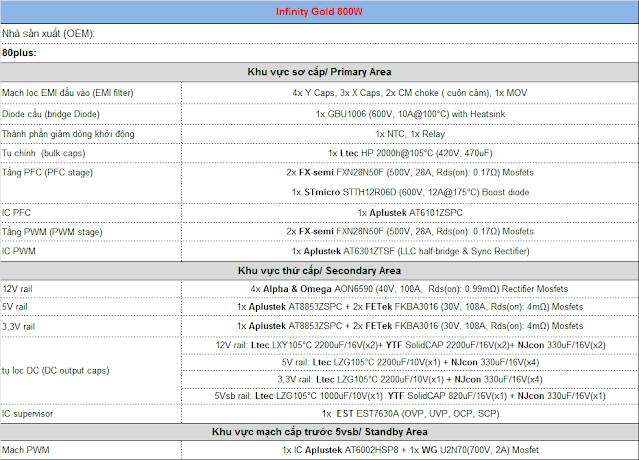

Bảng linh kiện được sử dụng trên INF-G800W:

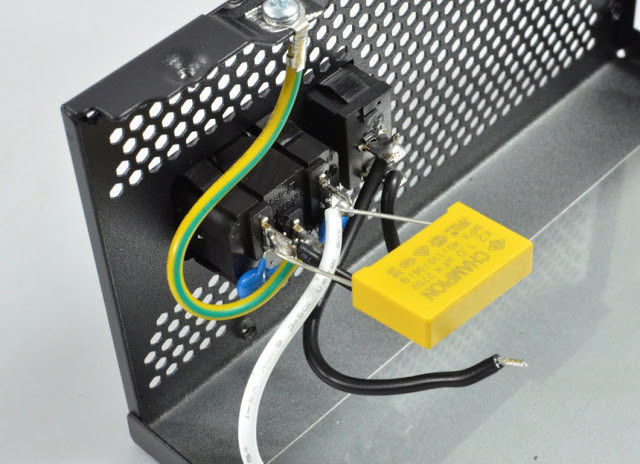

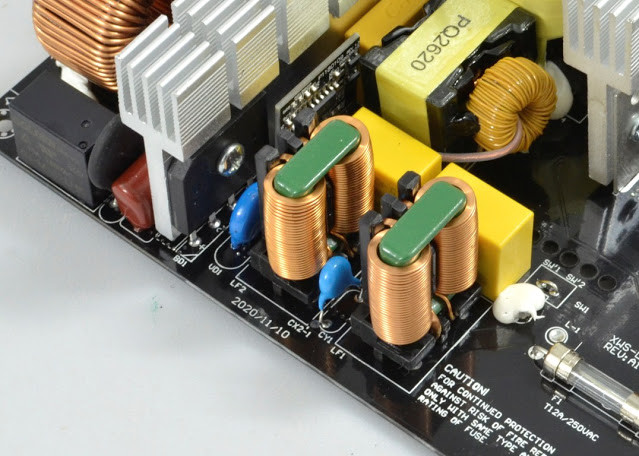

Khu vực mạch lọc nhiễu EMI đầu đầy đủ với 2 tầng lọc, sử dụng cuộn cảm SQ flat wire giúp thu gọn kích thước và trông “đẹp mắt” hơn cuộn cảm lõi xuyến truyền thống. bên cạnh đó là thành phần chống sét MOV

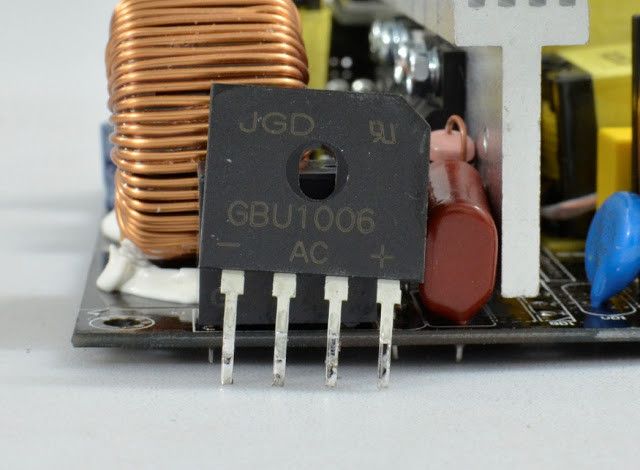

Diode GBU1006(10A) được đính vào phiến tản nhiệt của tầng APFC và PWM/LLC , ngay phía sau là thành phần giảm dòng khởi động gồm 1 nhiệt điện trở âm (NTC) và 1 rờ-le ( bypass)

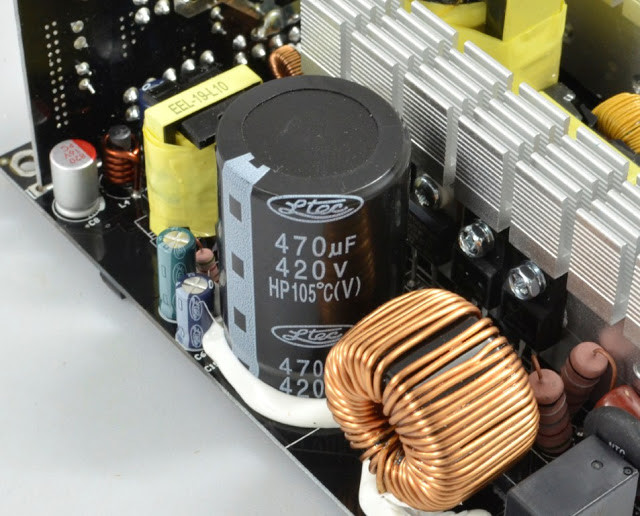

Tụ chính 420V/470uF tới từ hãng Ltec(TW), đây là thương hiệu tụ thường thấy ở các nhà OEM như  Delta và nhất là Acbel qua các sản phẩm IPower,R88,…

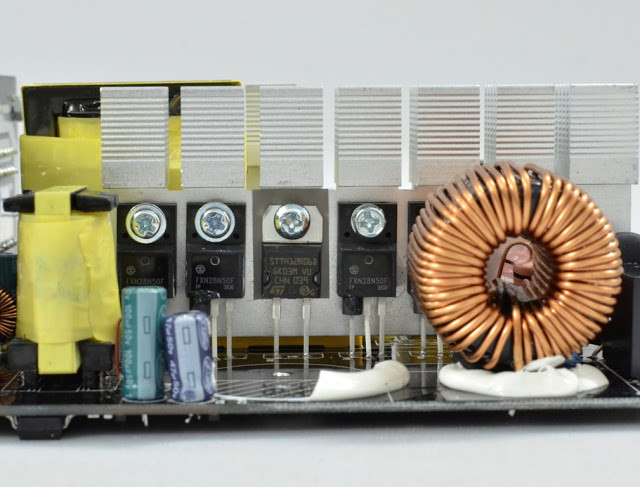

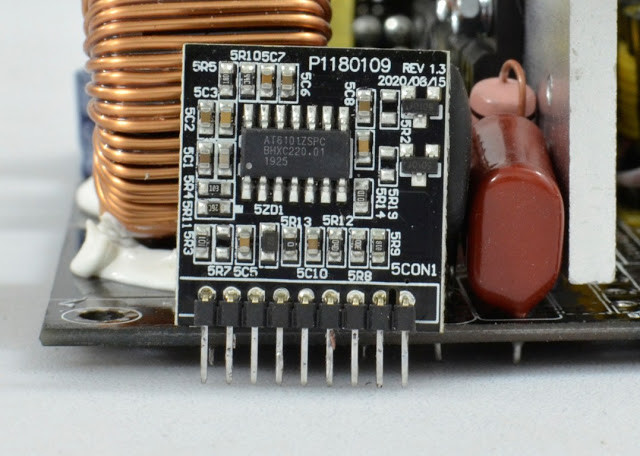

Tầng APFC sử dụng 1 cặp Mosfet có công suất khá lớn  FX-semi FXN28N50F (TW), kèm theo đó là 1 Boost diode “to” không kém STTH12R06D(12A). Điều khiển khiển bởi IC AT6101ZSPC
Tầng PWM/LLC sử dụng 1 cặp Mosfet tương tự và chịu sự điều khiển của IC AT6301ZTFS thông qua 2 driver cách ly M2035, IC này cũng sẽ lái 4 Mosfet AON6590(100A x4) nắn dòng cho đường 12V duy nhất trên PSU .

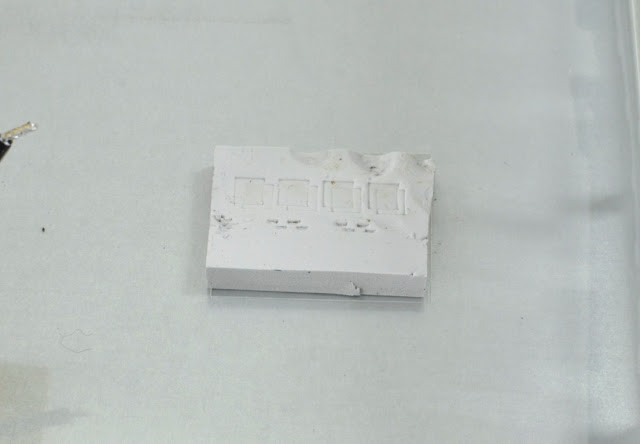

4 Mosfet AON6590 nắn dòng đường 12V được tản nhiệt từ 2 phía. thụ động qua lớp vỏ mặt dưới của nguồn và chủ động thông qua thanh tản nhiệt hứng gió quạt làm mát ở mặt trên. Điều này  là cần thiết nhằm đảm bảo khả năng tản nhiệt trong điều kiện hoạt động liên tục ở môi trường có nhiệt độ cao, cho dù với mức công suất thiết kế tới 400A gấp hơn 3 lần mức công suất danh định 66A của INF-G800W

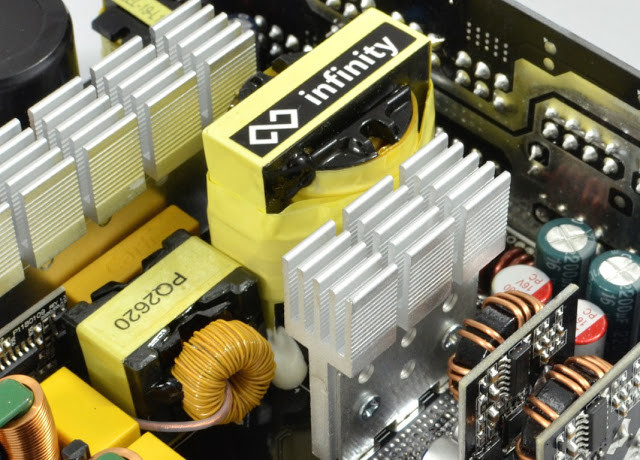

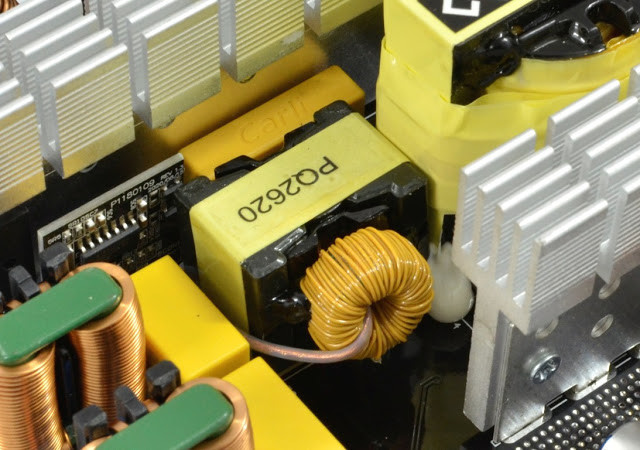

Khối mạch cộng hưởng LLC được “đính” 1 cuộn cảm có nhiệm vụ làm cảm biến dòng(sensor) báo về cho IC điều khiển

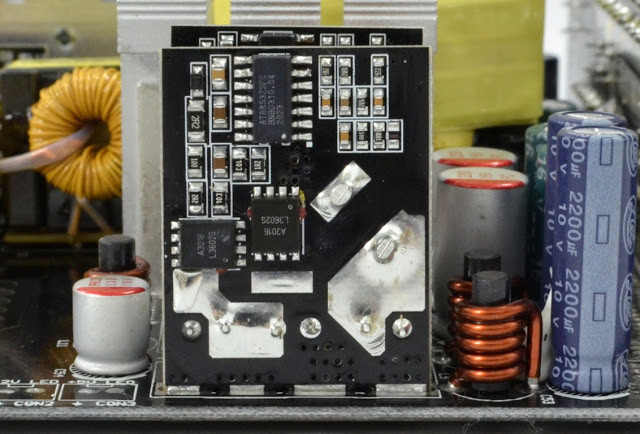

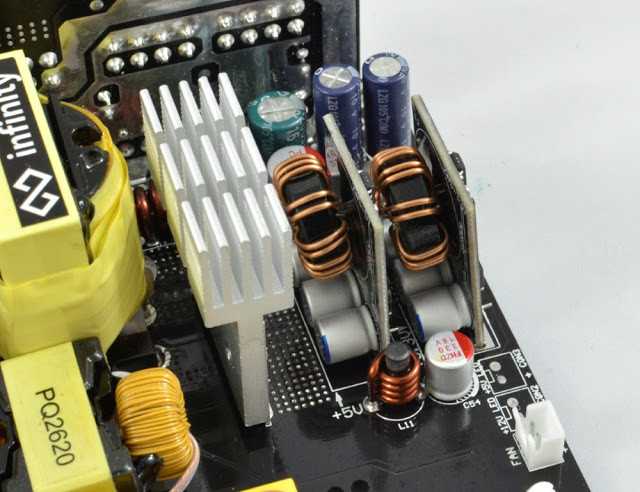

Đường 5V và 3,3V được tạo ra từ 2 khối mạch VRMs riêng biệt sử dụng IC AT8853ZSPC lái 1 cặp Mosfet FKBA3016 .

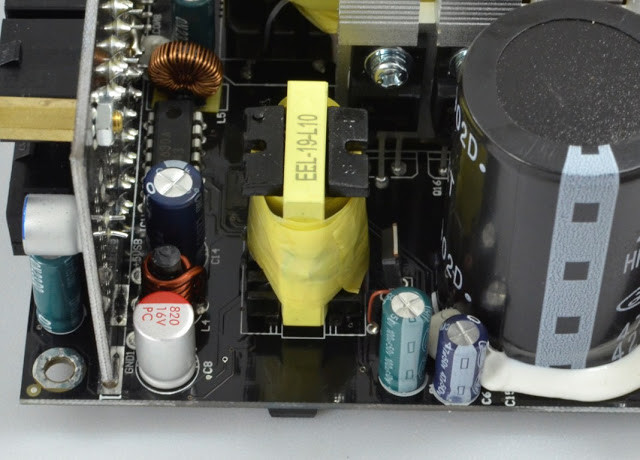

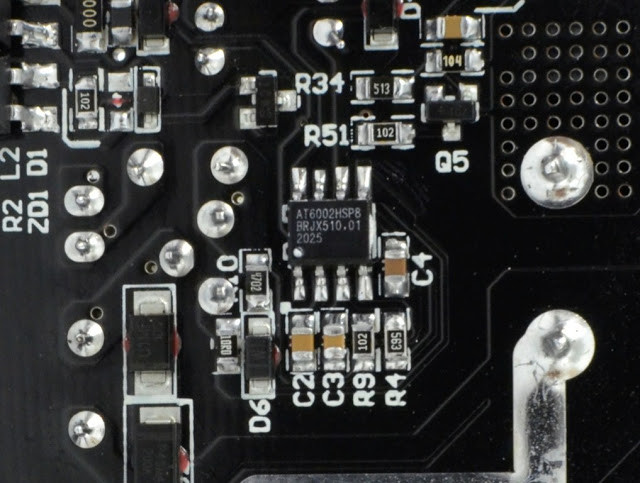

Đường cấp trước 5Vsb sử dụng IC AT6002HSP8 lái 1 Mosfet WG U2N70

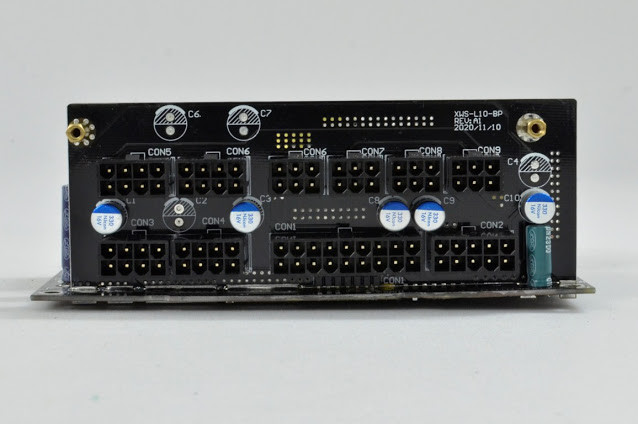

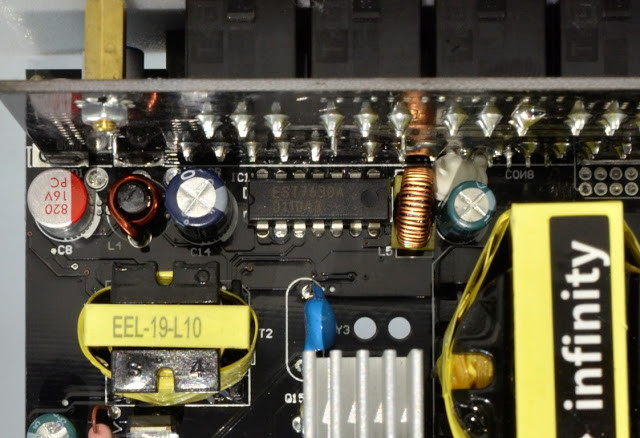

IC giám sát hoạt động  EST7630A ngoài cung cấp 3 chế độ bảo vệ cơ bản OVP/SCP/UVP còn cung cấp thêm chế độ bảo vệ OCP cho cả 3 đường điện chính. Các tụ rắn NJCON  được sự dụng khá nhiều tại khu vực VRMs và bo Jack cắm module nhằm triệt tiêu các nhiễu dòng tần số cao

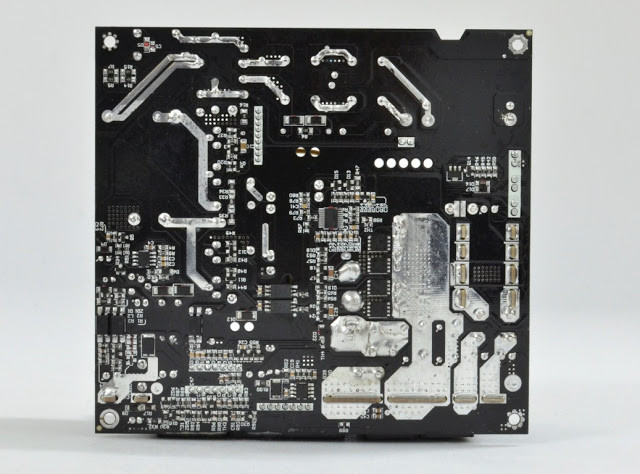

mạch in của INF-G800W sạch, bóng, tuân thủ tiêu chuẩn RoHS , Tuy nhiên có xuất hiện vài vị trí hàn tay hơi “nham nhở” nhằm mục đích tăng khả năng chịu tải

III-Thử nghiệm:
1-Thử tải:

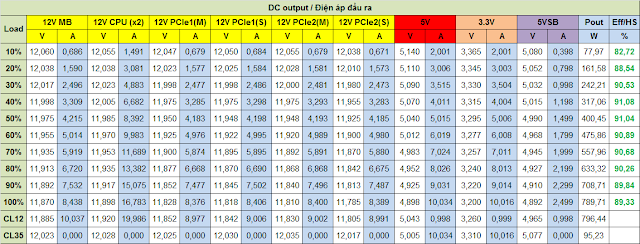

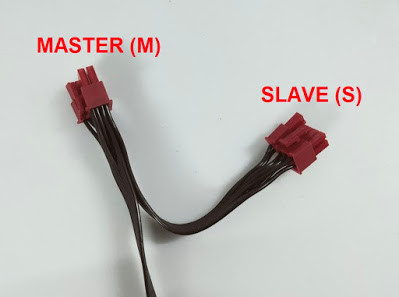

Bảng thử tải được đo chi tiết từng đầu cấp nguồn quan trọng. Mục đích để thấy sự chênh lệch sụt áp giữa các đầu dây và lợi điểm của việc cắm “đúng và đủ”. Tuy vậy sự khác biệt là không quá lớn. PCIe được chia làm 2 loại Master(M) và Slave(S) nhằm xác định vị trí đầu dây như hình minh họa dưới đây:

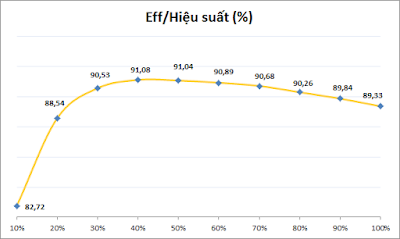

INF-G800W hoàn thành tốt các mức tải với mức hiệu suất duy trì trên dưới 90% như những gì phía Infinity cam kết. Do được trang bị mạch VRMs nên INF-G800W xử lý gọn gàng 2 mức tải không đồng đều CL12 và CL35 .

2-Inrush current Testing ( Dòng khởi động):

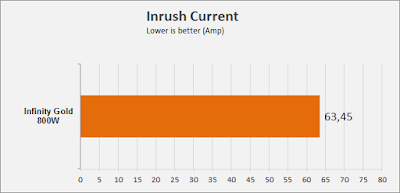

Dòng khởi động của INF-G800W đạt 63,45A

3-Transient response test ( Tải biến thiên):

Ở bài test tải biến thiên ngoài mức kiểm tra 100mS(10Hz) nhằm đánh giá với các sản phẩm được RV trước đây sẽ thêm 1 mức kiểm tra khó nhằn hơn là 10mS(100Hz)

và tất nhiên INF-G800W cũng dễ dàng vượt qua cả 2 bài kiểm tra. Cho thấy thế mạnh của thiết kế mạch LLC & DC to DC

10mS test:

100mS test

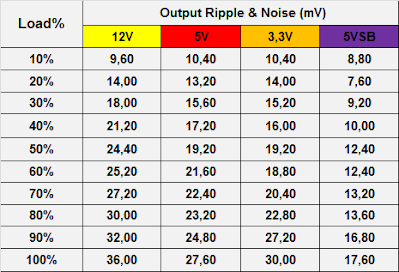

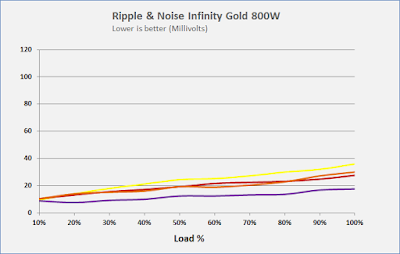

4-Ripple & Noise ( Nhiễu AC cao tần)

INF-G800W có mức ripple noise khá tốt khi tối đa khoảng 36mV cho các đường điện. tuy vẫn chưa thể vào top các bộ nguồn có ripple “đỉnh cao” <20mV.

5-Hold-up time ( thời gian lưu điện)

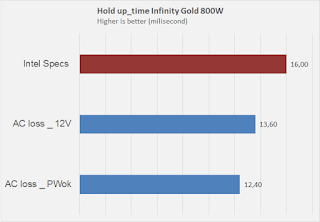

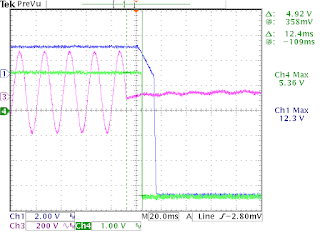

INF-G800W chỉ đạt được mức hold up time 12,4mS thấp hơn tiêu chuẩn ATX khoảng 4mS

6-Earth leak current ( Kiểm tra dòng rò)

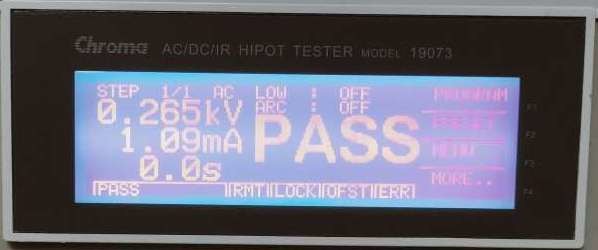

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò

7- Nhiệt độ làm việc và tốc độ/ độ ồn quạt làm mát:
Điều kiện môi trường : 38-42°C

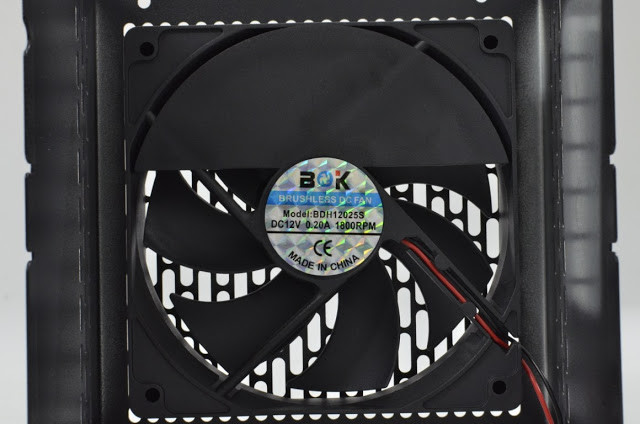

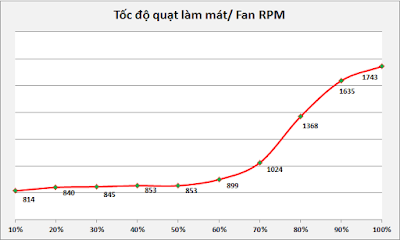

INF-G800W sử dụng quạt làm mát BK BDH12025S sleeve bearing có tốc độ tối đa khoảng 1800RPM. Do có hiệu suất cao vì thế Fan curve được tinh chỉnh khá lí tưởng cho việc êm ái. Gần như đứng im khoảng 900rpm cho tới tận 70% load@40oC. đem lại sự yên tĩnh nhất định cho người dùng
IV-Kết luận:
Infinity INF-G800W có phẩm chất điện áp tốt. Hiệu suất cao trên dưới 90%. Hoạt động êm ái. sử dụng cáp bẹ đen 100% dạng rời và là số ít PSU được trang bị thiết kế mạch LLC & DC to DC trong phân khúc. Hi vọng trong tương lai Infinity sẽ cải thiện về holdup time nữa thì sẽ hoàn hảo
INF-G800W là sự lựa chọn cho các cấu hình sử dụng 01 hoặc 02 CPU đi kèm với 01 VGA có công suất từ 350W trở xuống hoặc Dual VGA có công suất dưới 180W/card
Ưu điểm:
-Hiệu suất trên dưới 90%@230V
-Điện áp dao động nhỏ
-LLC và DC to DC
-Full modullar cáp bẹ đen
Khuyết điểm
-Phụ kiện ít
Nguồn: f14lab.org
