Infinity vừa tiếp tục cho ra mắt dòng sản phẩm nguồn mới mang tên ECO 450W. Nhằm thay thế dòng sản phẩm Andyson E5+ trước đây, được định vị ở phân khúc phổ thông hay thường được gọi vui là phân khúc “nguồn cỏ” với các tính năng và chất lượng vượt trội hơn như: Trang bị mạch Active PFC short range thay vì non PFC/Passive PFC. Hệ thống cáp dạng bẹ đen mềm. Sử dụng tụ chính tới từ Nhật Bản và Hiệu suất được phía Infinity cam kết trên 80%
| AC Input | 100V – 240V – 10A – 5A – 47Hz – 63Hz | ||||
| DC Output | +3.3V | +5V | +12V | -12V | +5Vsb |
| Max Load | 15A | 15A | 34A | 0.3A | 2.5A |
| Maximum Combined Wattage | 100W | 408W | 3.6W | 12.5W | |
| Total Power: 450W | |||||
| Features |
|
||||
Review – Infinity ECO 450W
Infinity vừa tiếp tục cho ra mắt dòng sản phẩm nguồn mới mang tên Infinity ECO 450W. Nhằm thay thế dòng sản phẩm Andyson E5+ trước đây, Được định vị ở phân khúc phổ thông hay thường được gọi vui là phân khúc “nguồn cỏ” với các tính năng và chất lượng vượt trội hơn như: Trang bị mạch Active PFC short range thay vì non PFC/Passive PFC. Hệ thống cáp dạng bẹ đen mềm. Sử dụng tụ chính tới từ nhật bản và Hiệu suất được phía Infinity cam kết trên 80%

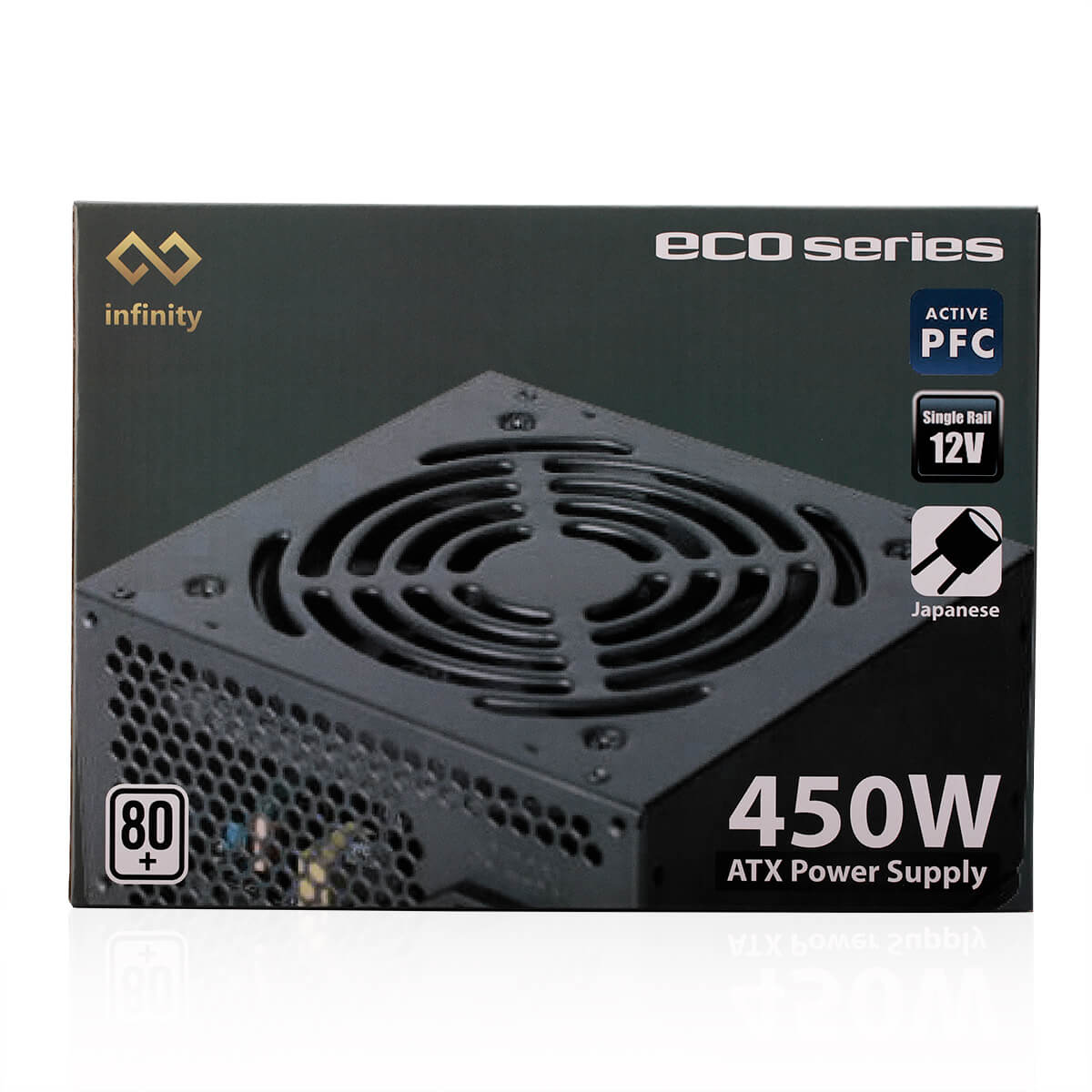

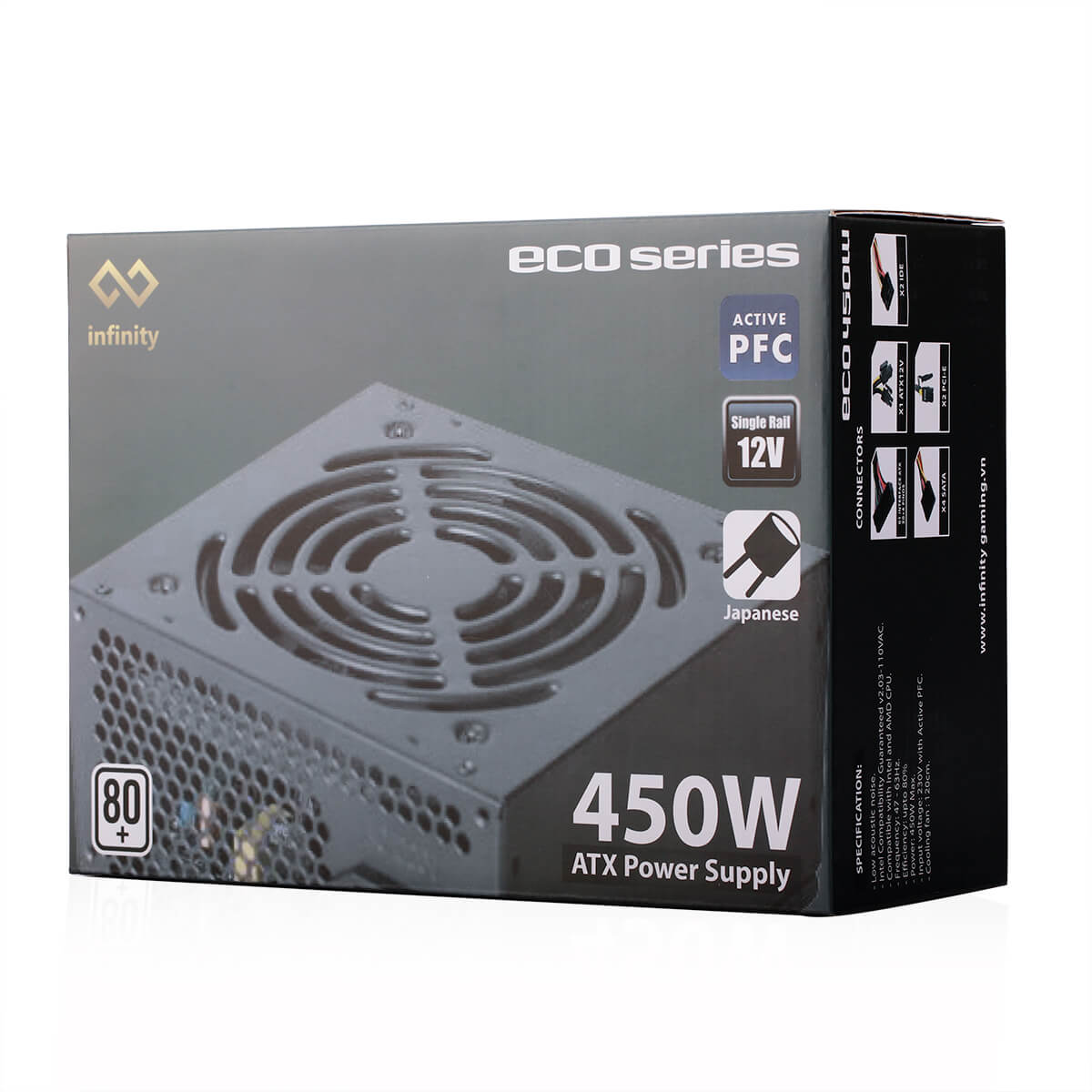

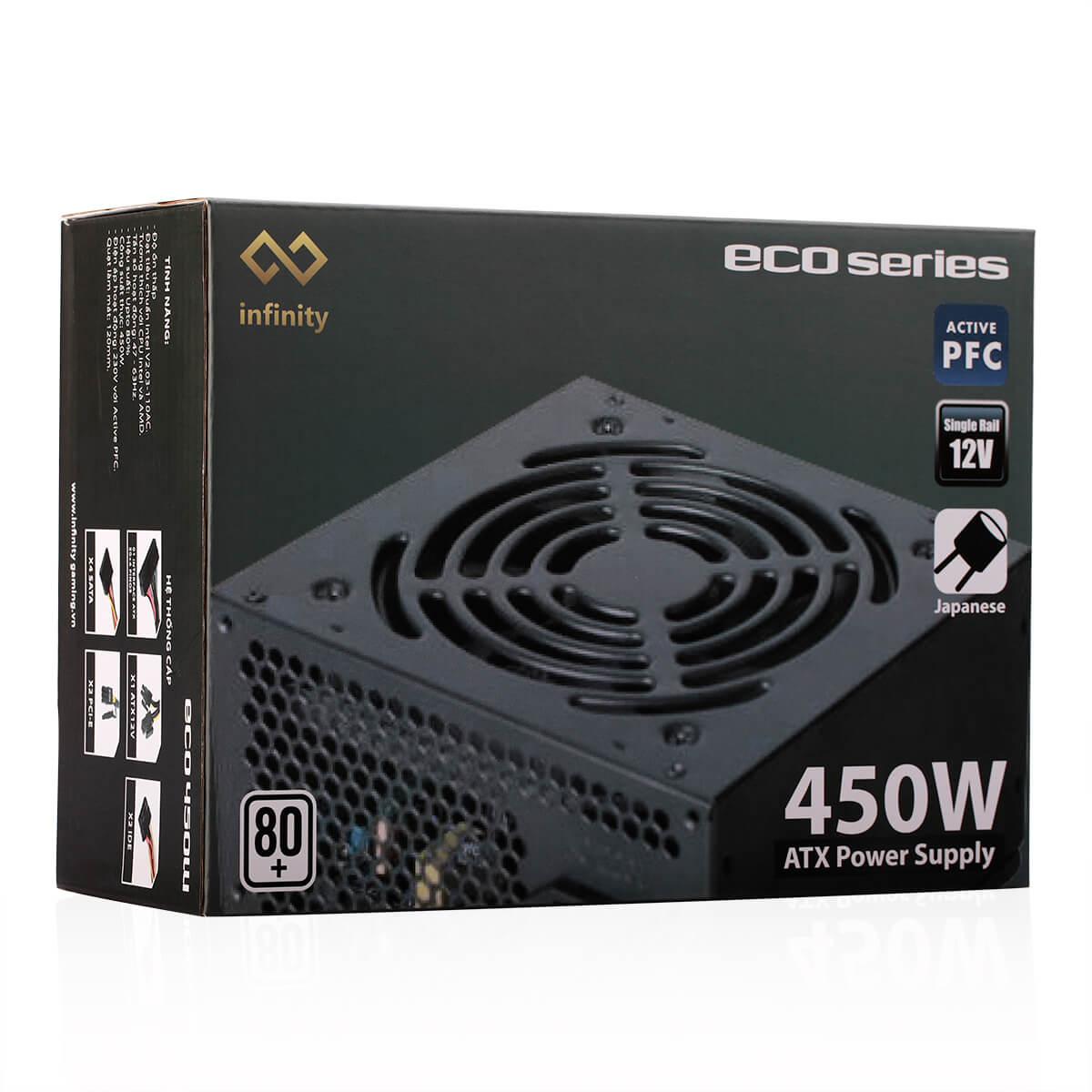

I-Hộp và Phụ kiện:

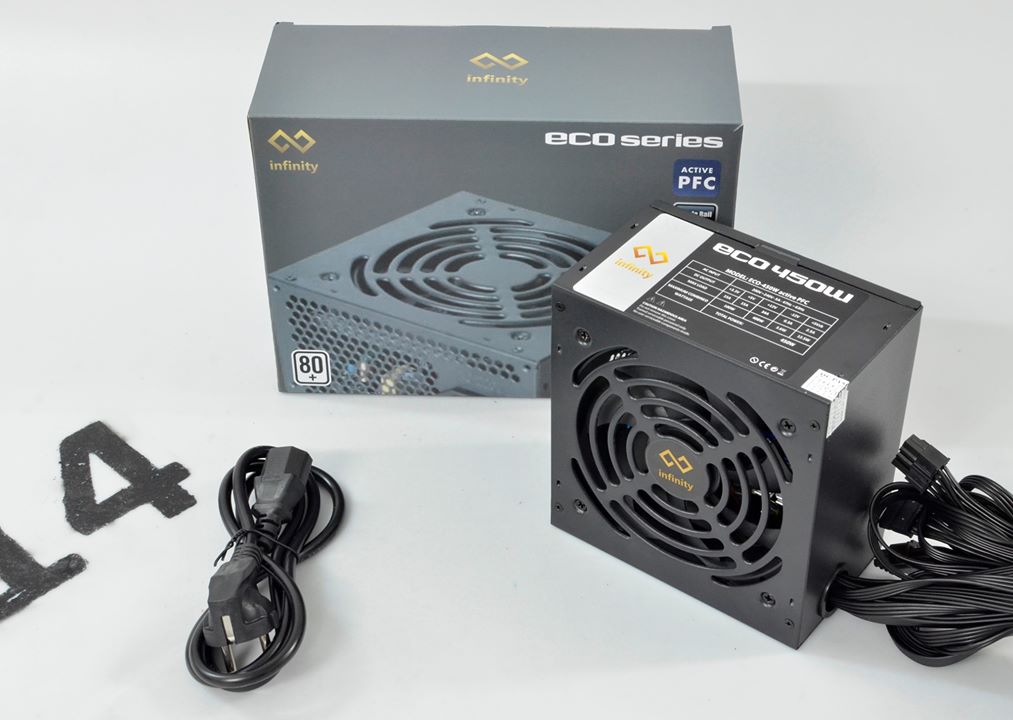

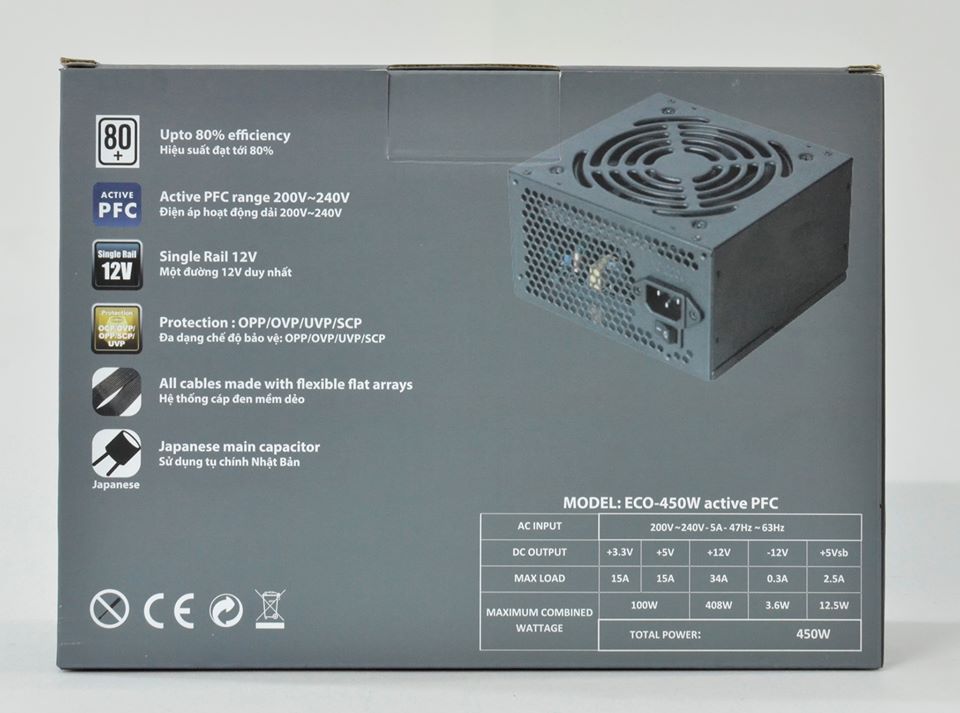

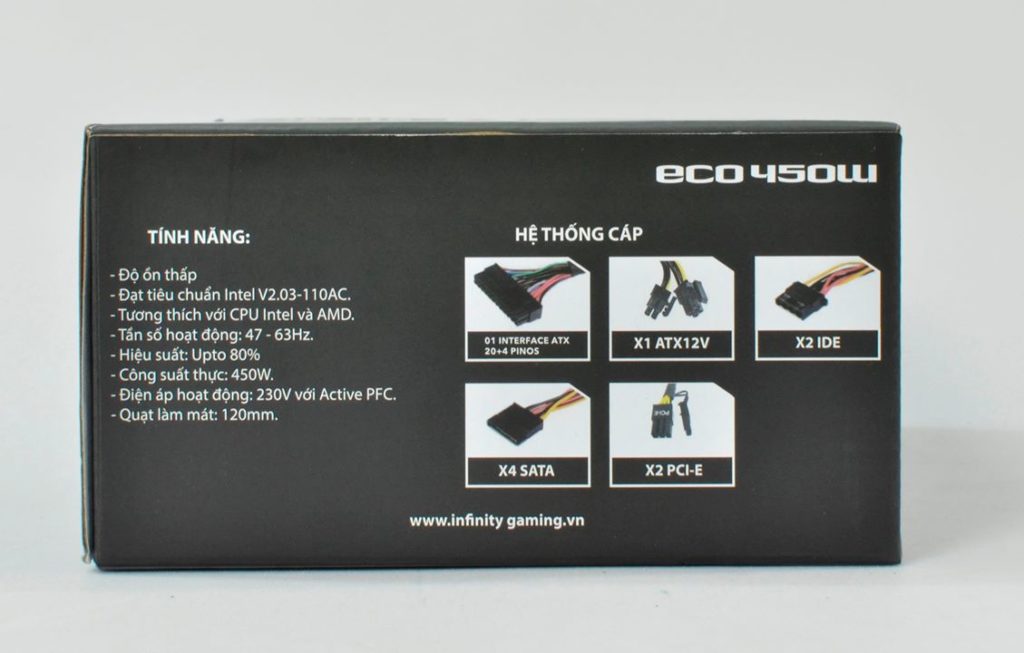

Hộp có ECO 450W có kích thước nhỏ nhắn tông màu xám . các thông số và các tính năng chính được in chi tiết ở các mặt của hộp.
II-PSU

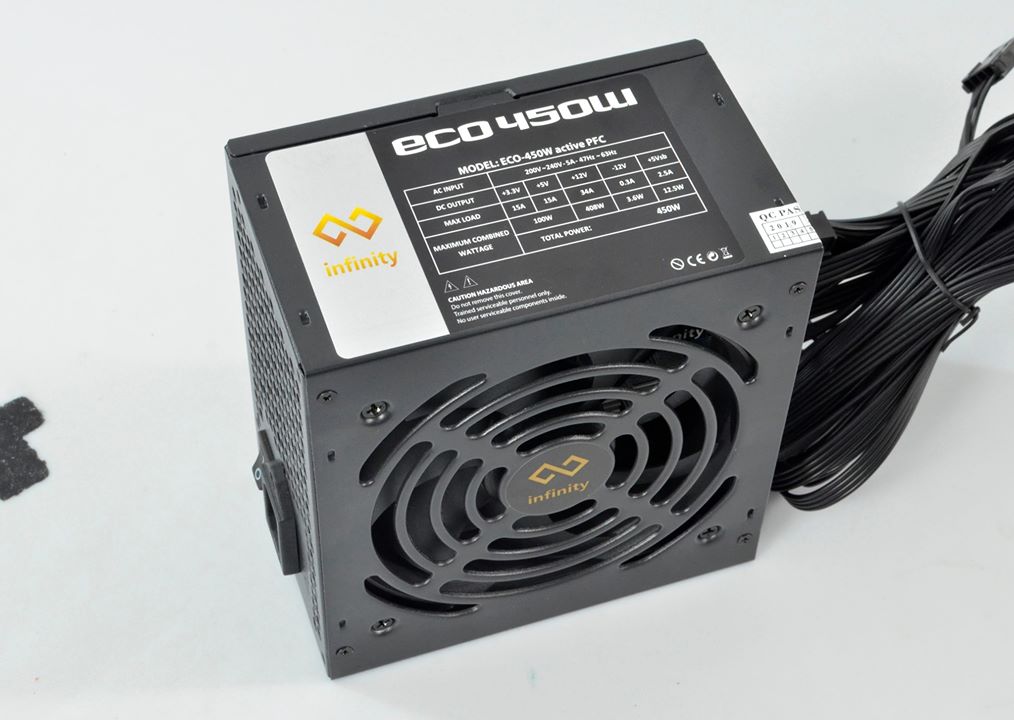

1-Bên ngoài:

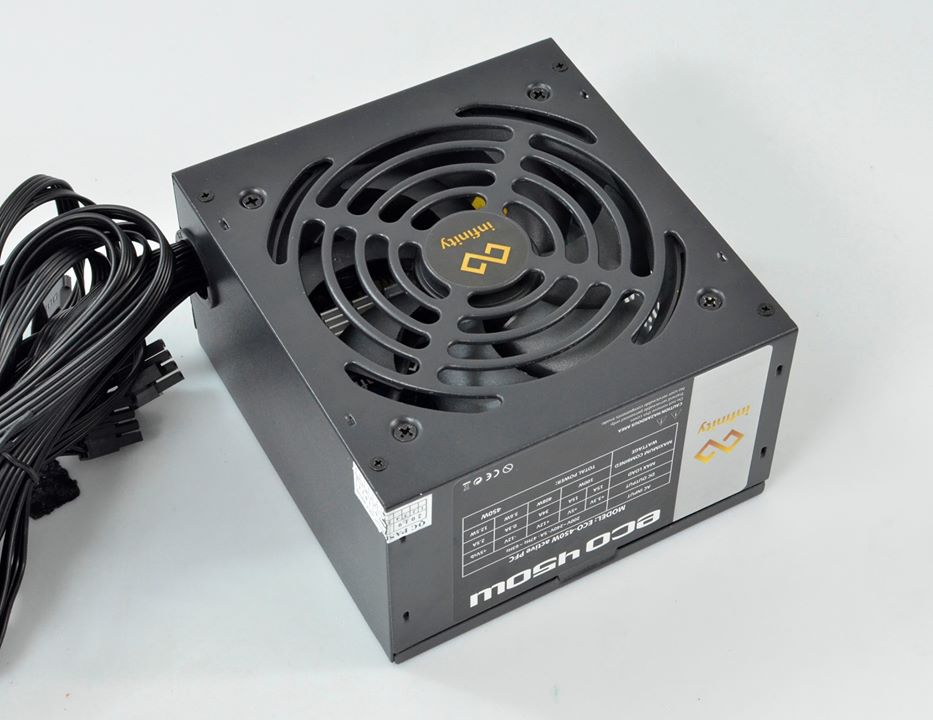

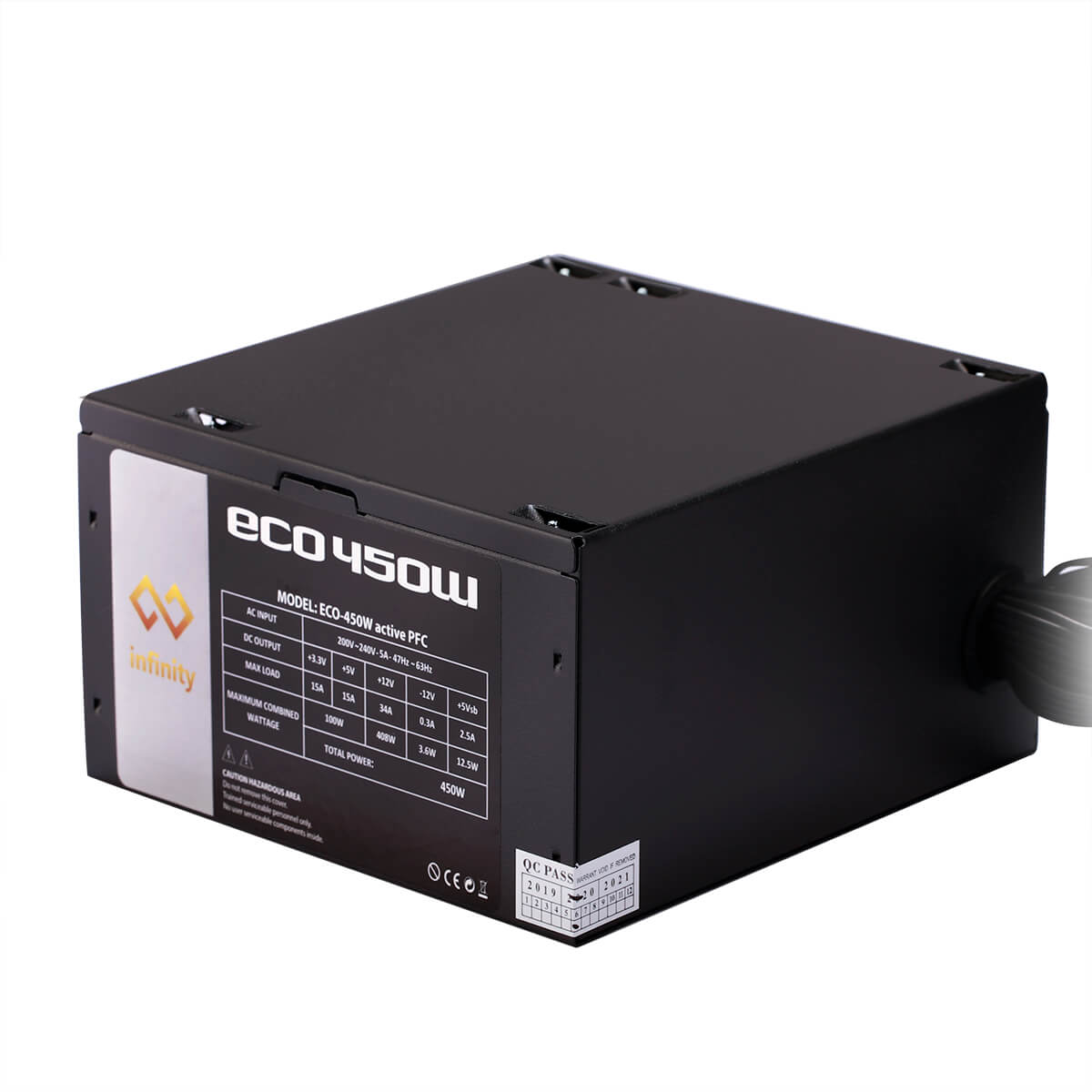

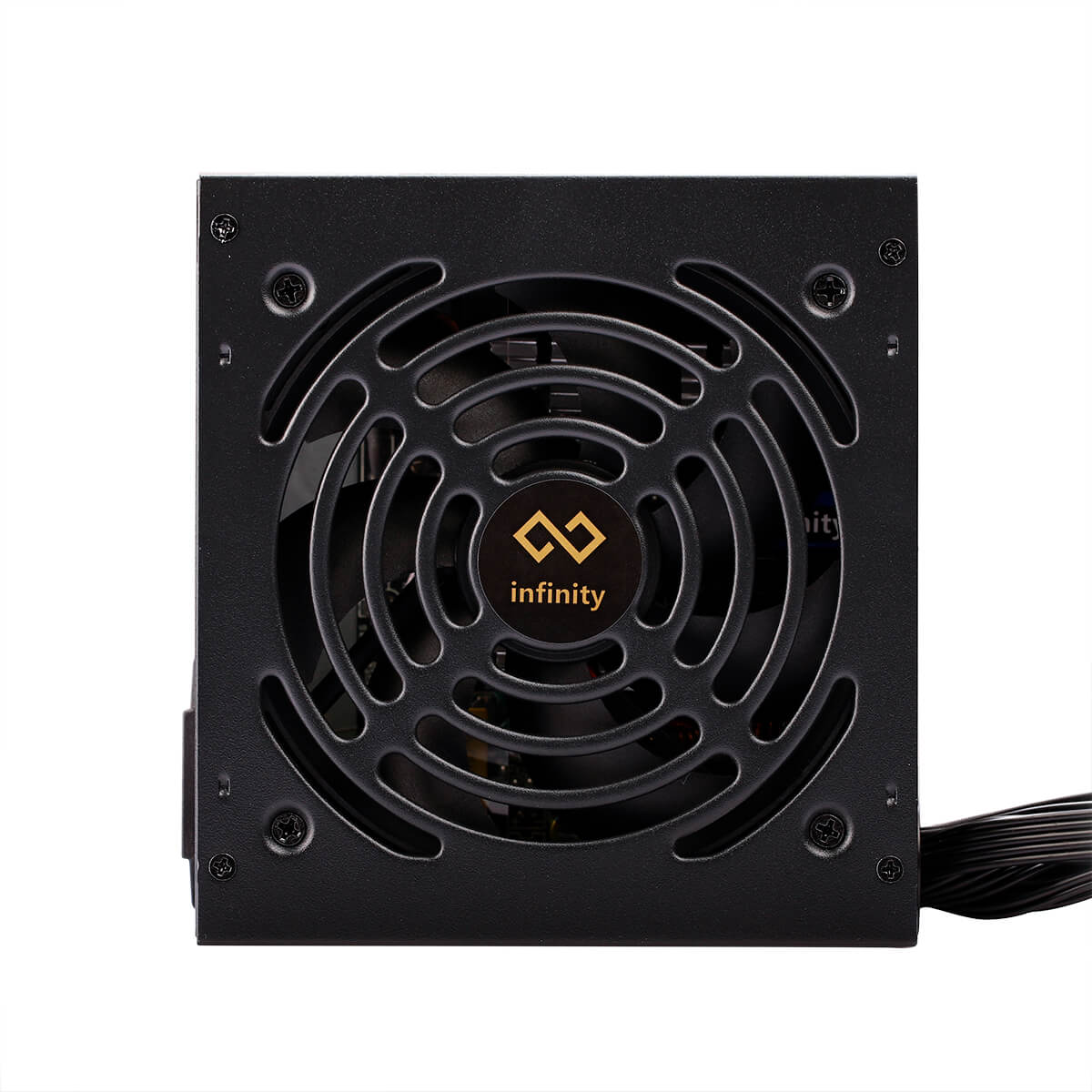

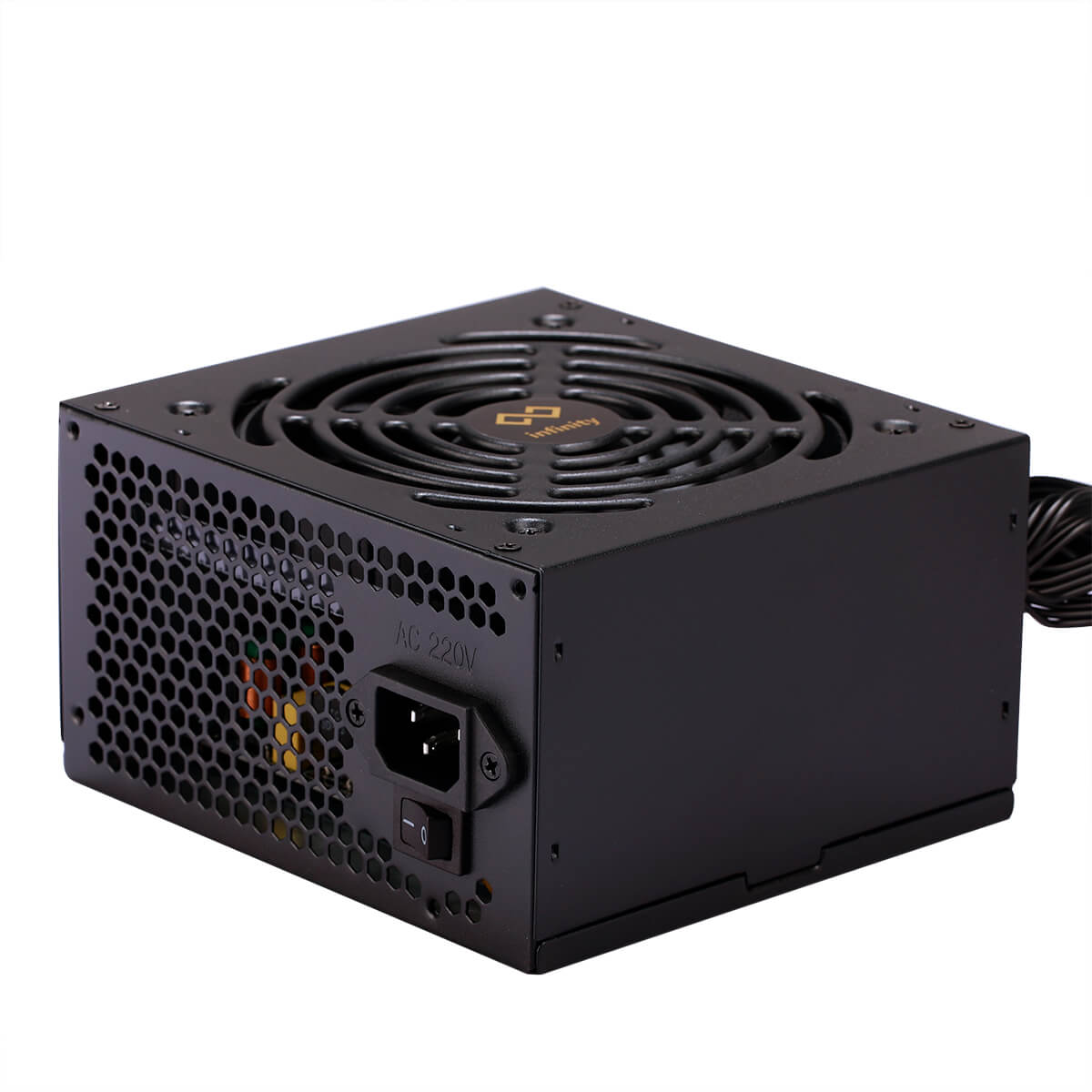

Infinity ECO 450W có kích thước ATX tiêu chuẩn được sơn tĩnh điện màu đen và sử dụng quạt làm mát 120mm

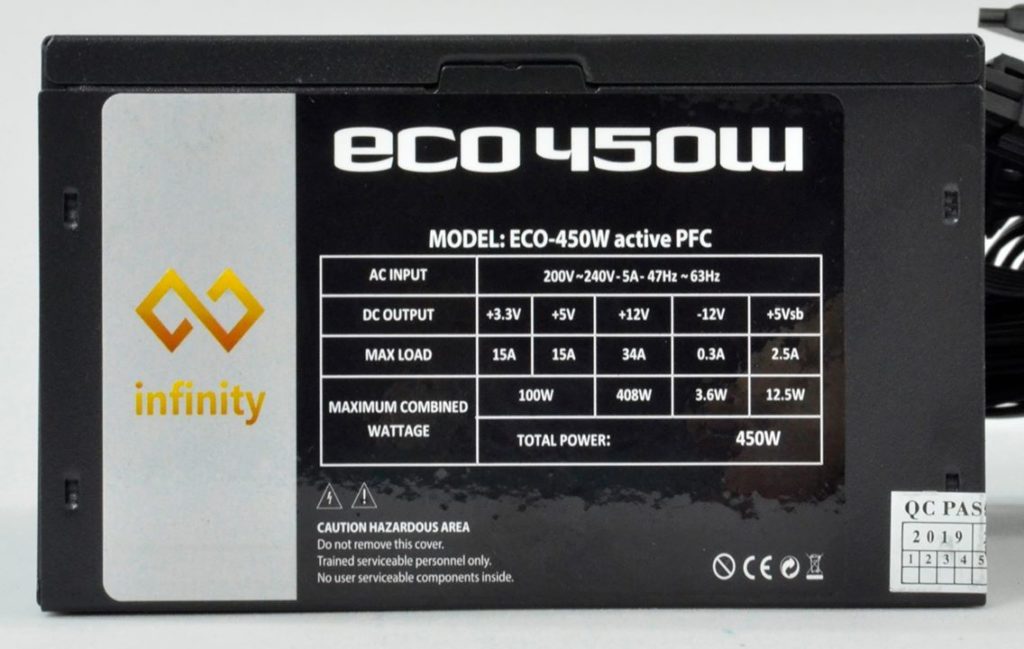

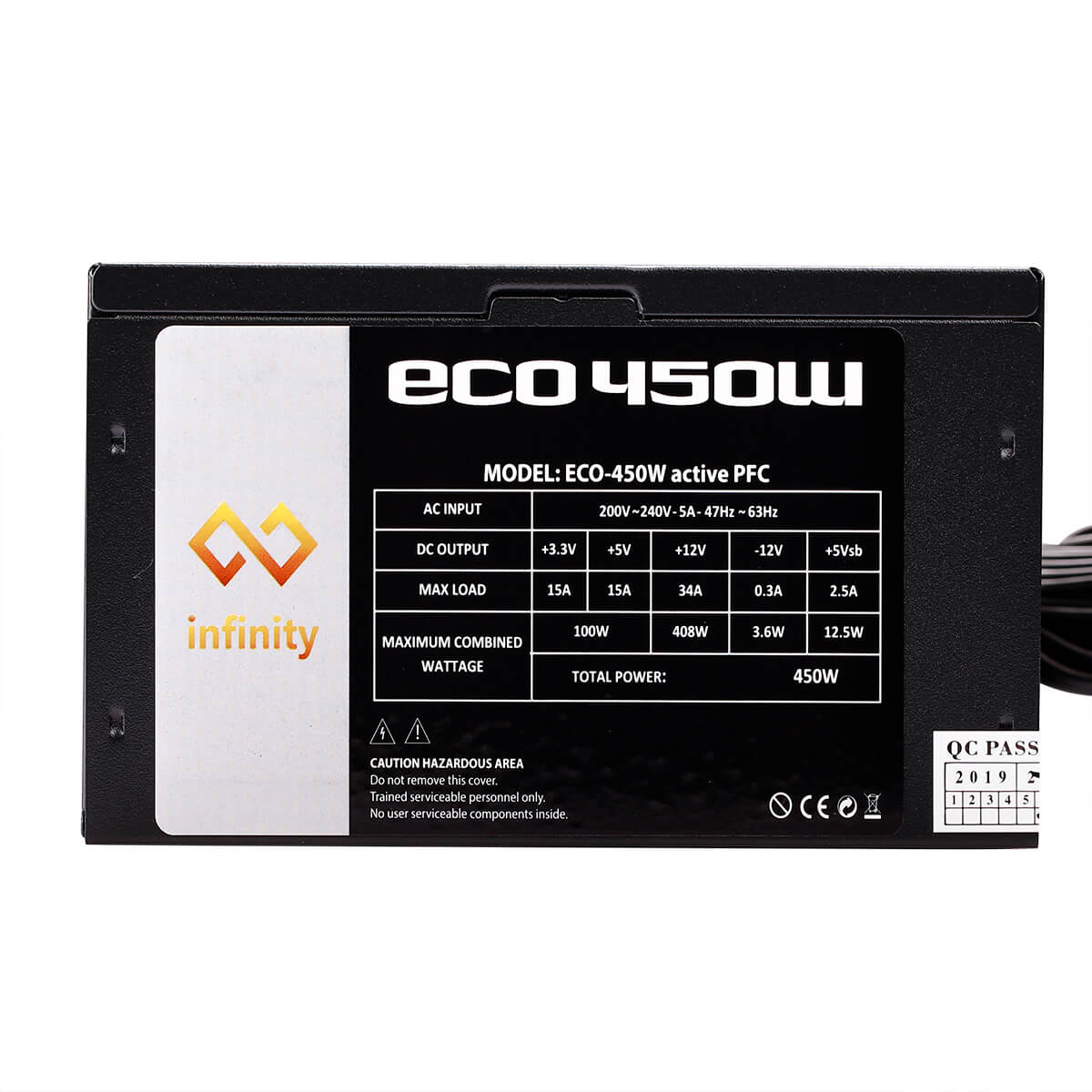

Công suất danh định của Infinity ECO 450W: 450W, Active PFC short range, Single rail 12V@34A

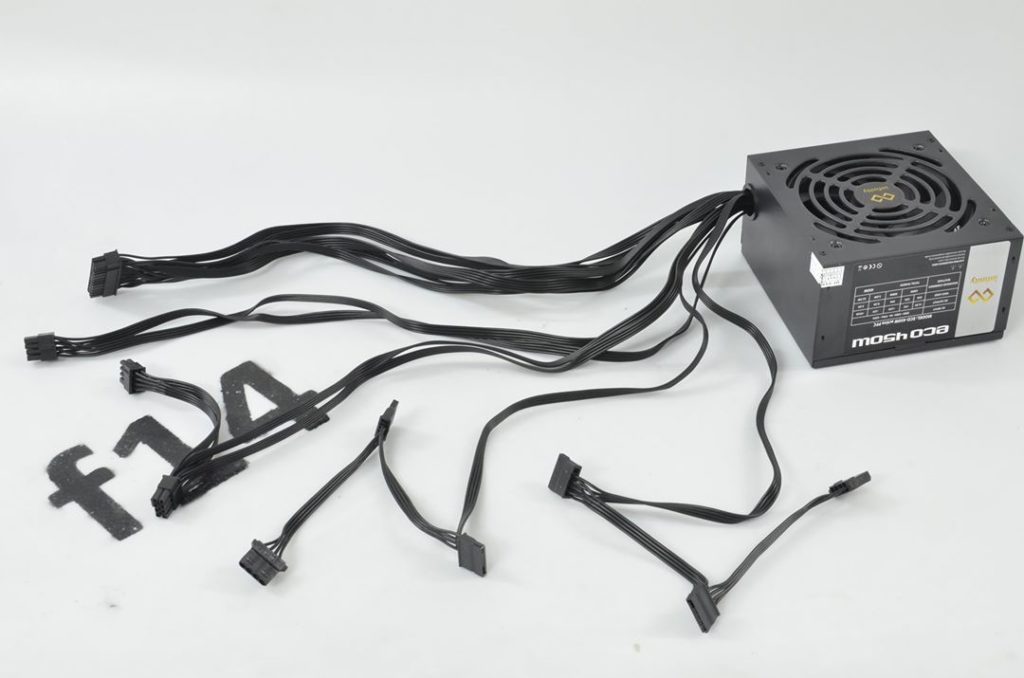

Hệ thống cáp dạng bẹ đen của Infinity ECO 450W gồm có:
-
- 1x 24p Mainboard: 50cm
- 1x 4+4pin ATX12V: 55cm
- 2x 6+2pin PCIex: 50cm+15cm
- 4x SATA: 45cm+
- 2x ATA: 45cm+

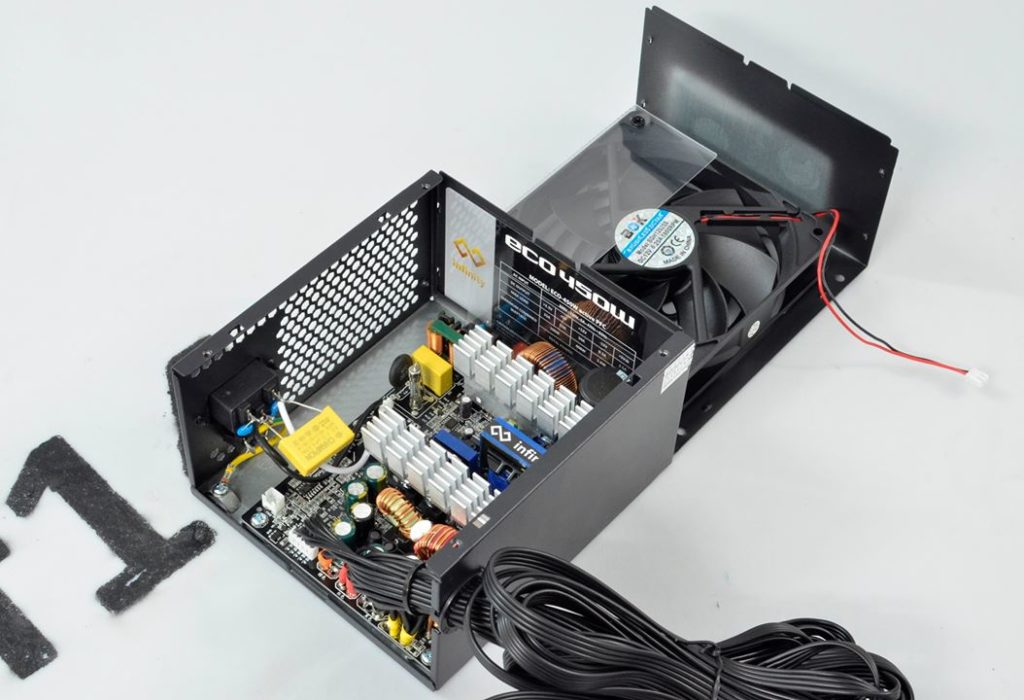

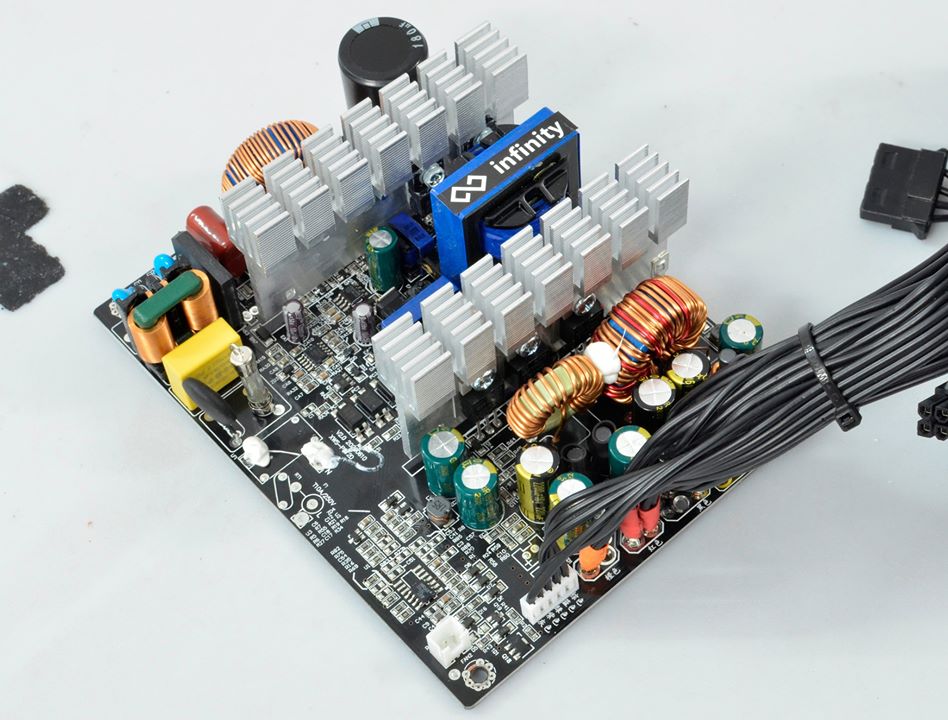

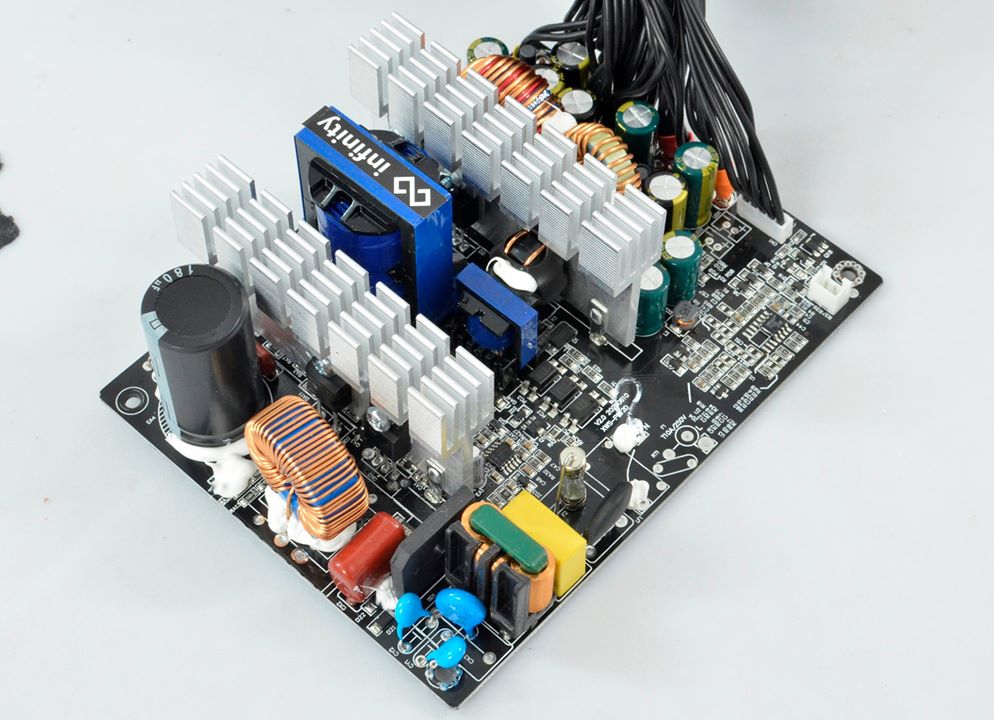

2-Bên trong:

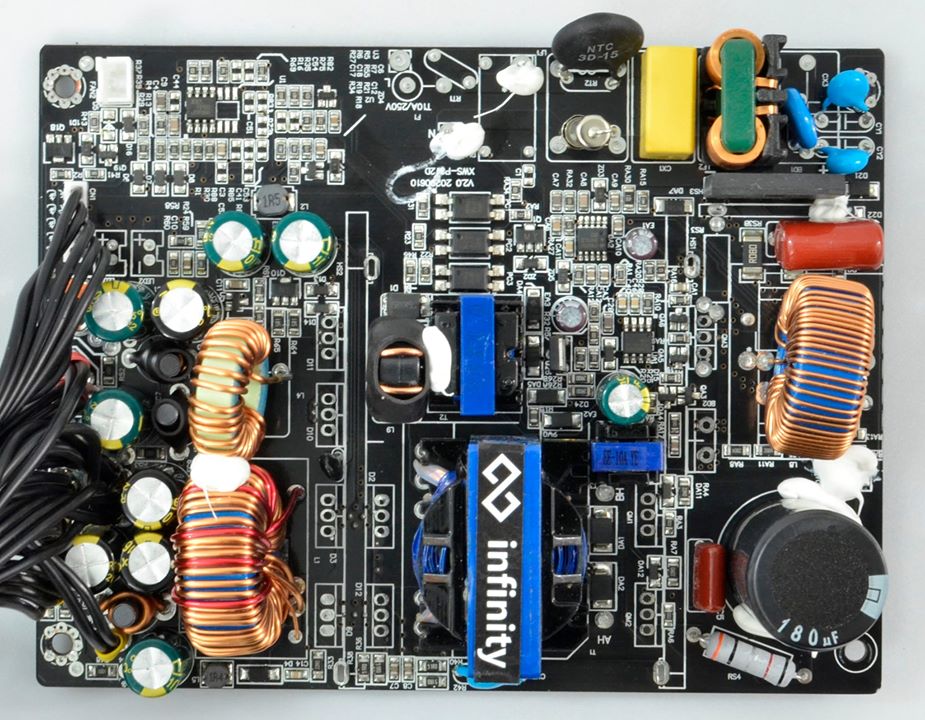

Infinity ECO 450W có platform hoàn toàn mới không liên quan gì tới người anh ECO 600W. Điểm đặc biệt của Platform này là sử dụng PCB sợi thủy tinh 2 lớp FR4 thường được sử dụng ở các PSU có công suất cao , đây là điều chưa có NSX nào sử dụng cho phân khúc phổ thông mà họ chỉ sử dụng loại PCB bột giấy 1 lớp CEM-1 do chi phí sản xuất PCBA sẽ thấp hơn nhiều.
Toàn bộ các linh kiện điều khiển, dao động và các linh kiện phụ trợ đều sử dụng dạng dán (SMD) và đều được hàn ở mặt trên của bo mạch (Top side). Theo phía NSX điều này giúp các linh kiện có thể hứng được trực tiếp luồng gió của quạt làm mát nâng cao hiệu quả tản nhiệt
Bảng linh kiện được sử dụng trên Infinity ECO 450W:

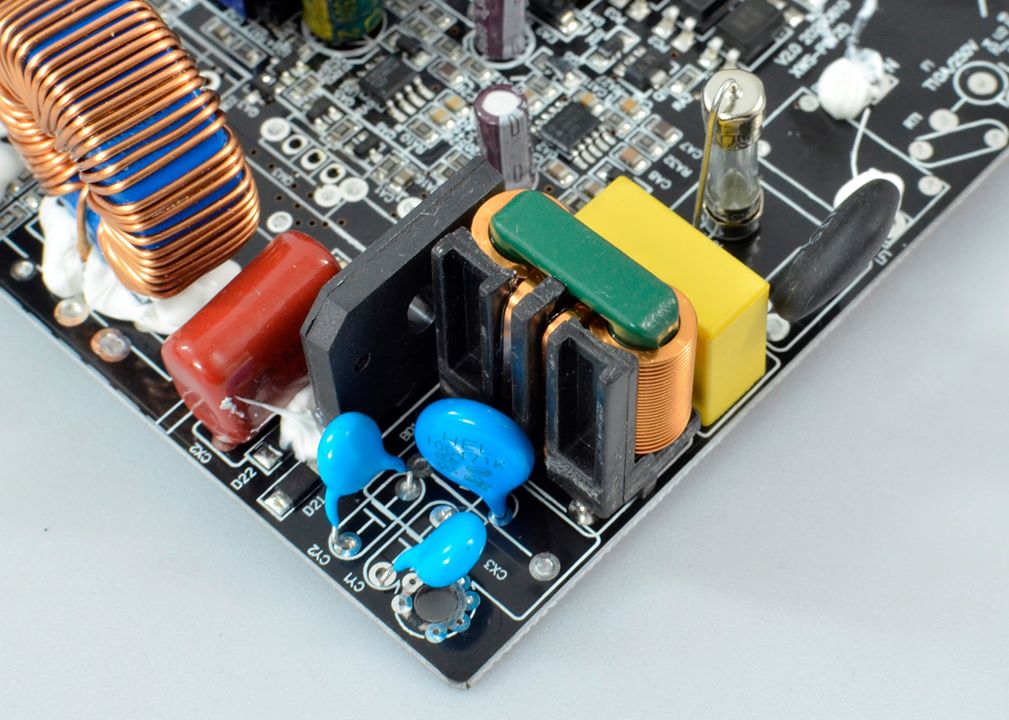

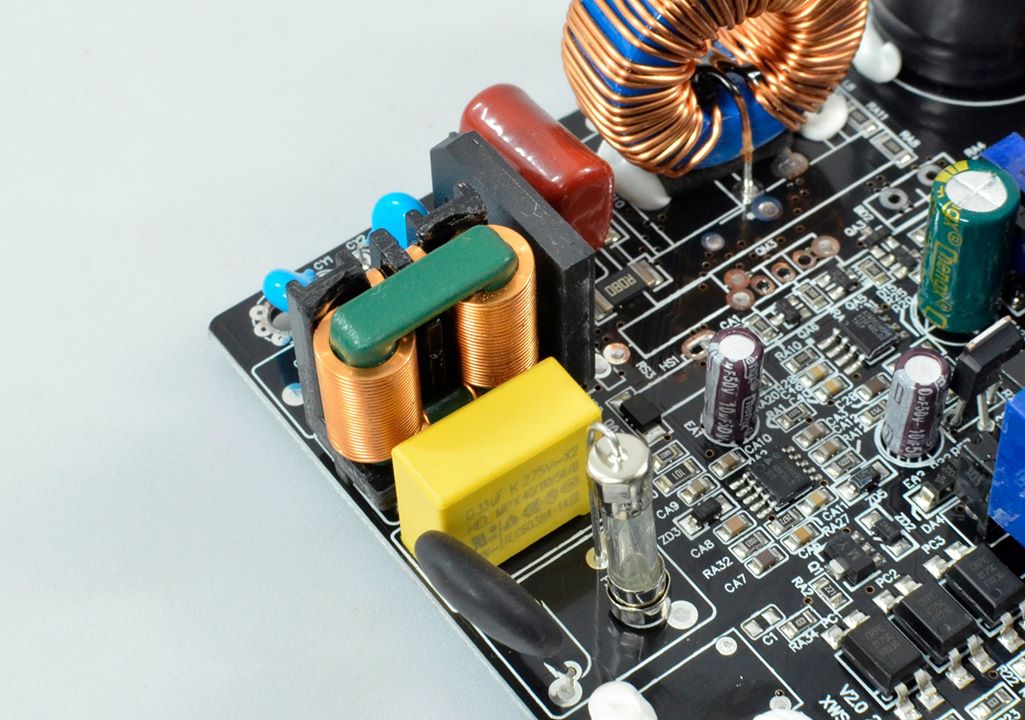

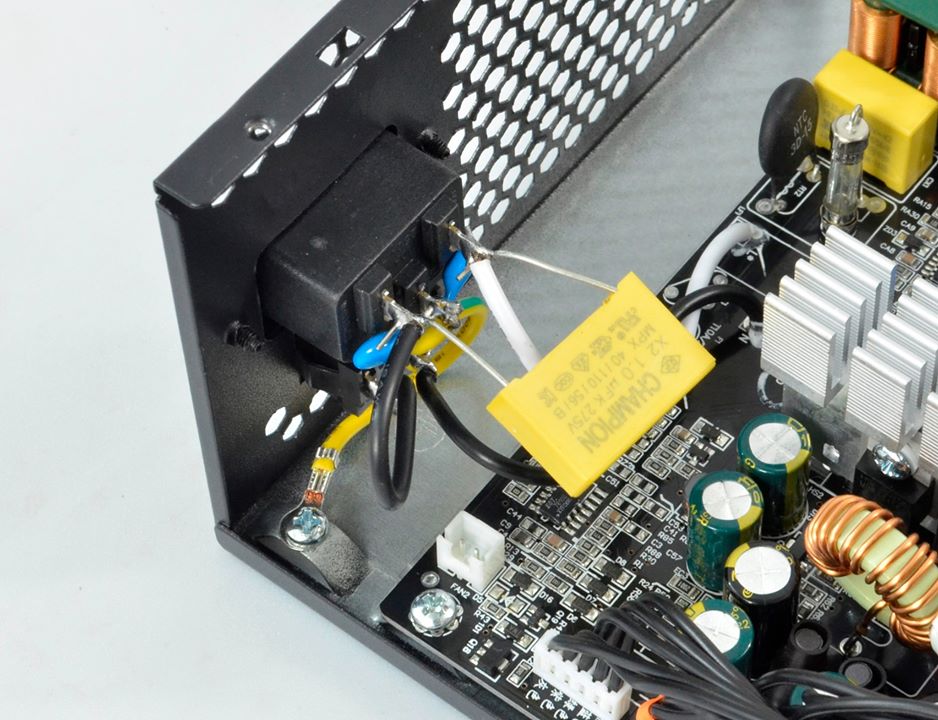

Infinity ECO 450W được trang bị đầy đủ các thành phần chính của tầng EMI như: Các tụ X và Y dập tia lửa điện ở jack cắm AC, mạch lọc EMI tuy chỉ trang bị 1 lớp nhưng không hề thiếu vắng thành phần chống sét MOV
MOV 10D471K

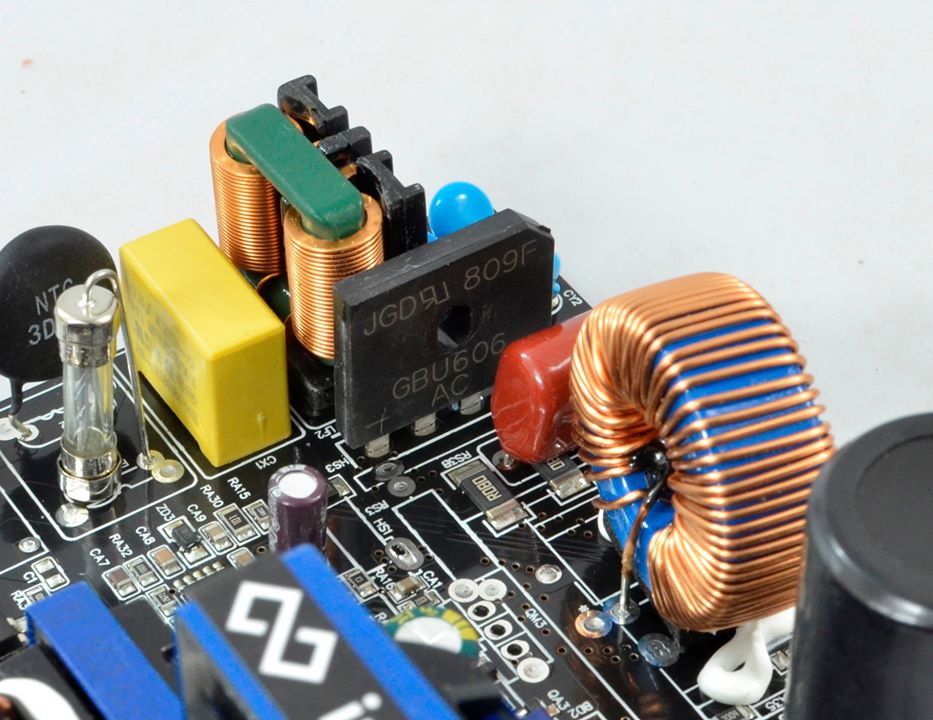

Do hoạt động ờ dải điện áp hẹp vì thế diode cầu GBU606(6A) của ECO 450W không được trang bị tản nhiệt. Tụ chính tới từ nhật bản với thương hiệu Toshin Kogyo có thông số 180uF 420V

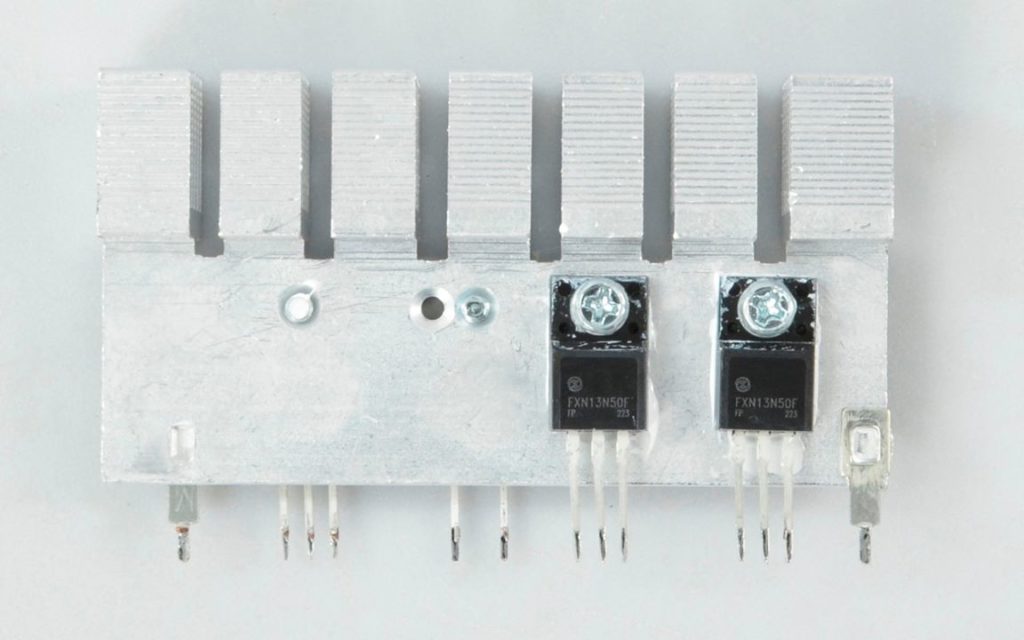

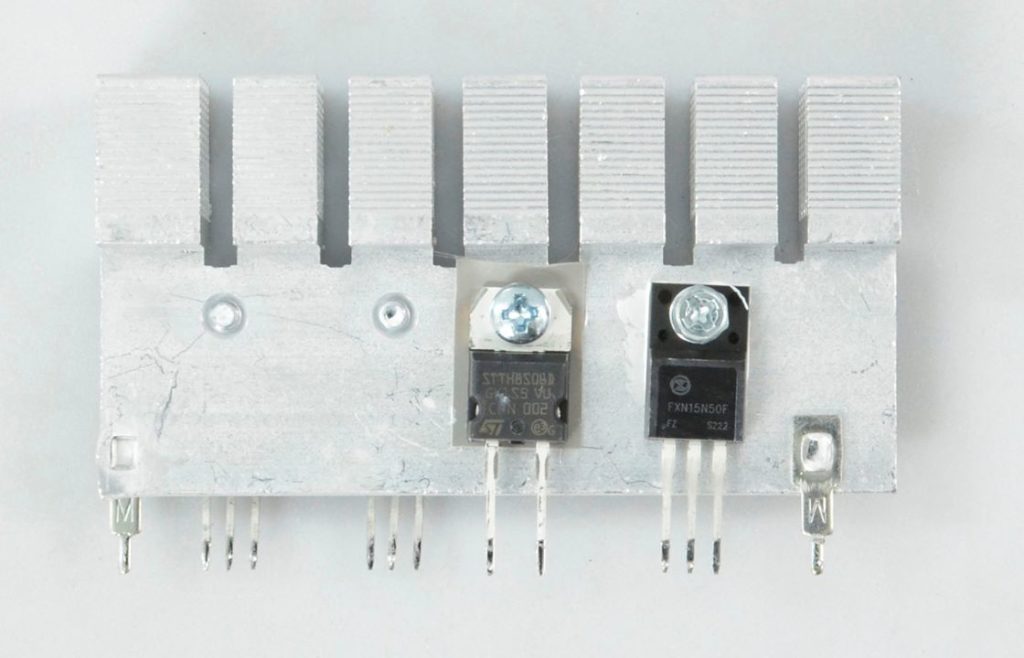

Tầng Active PFC sử dụng 1 Mosfet FXN15N50F(15A) đi kèm với 1 boost diode 8A , Tầng PWM sử dụng 1 cặp FXN13N50F(13A) cả 2 tầng PWM và PFC đều hoạt động dưới sự điều khiển của IC dao động Champion CM6805BG rất quen thuộc

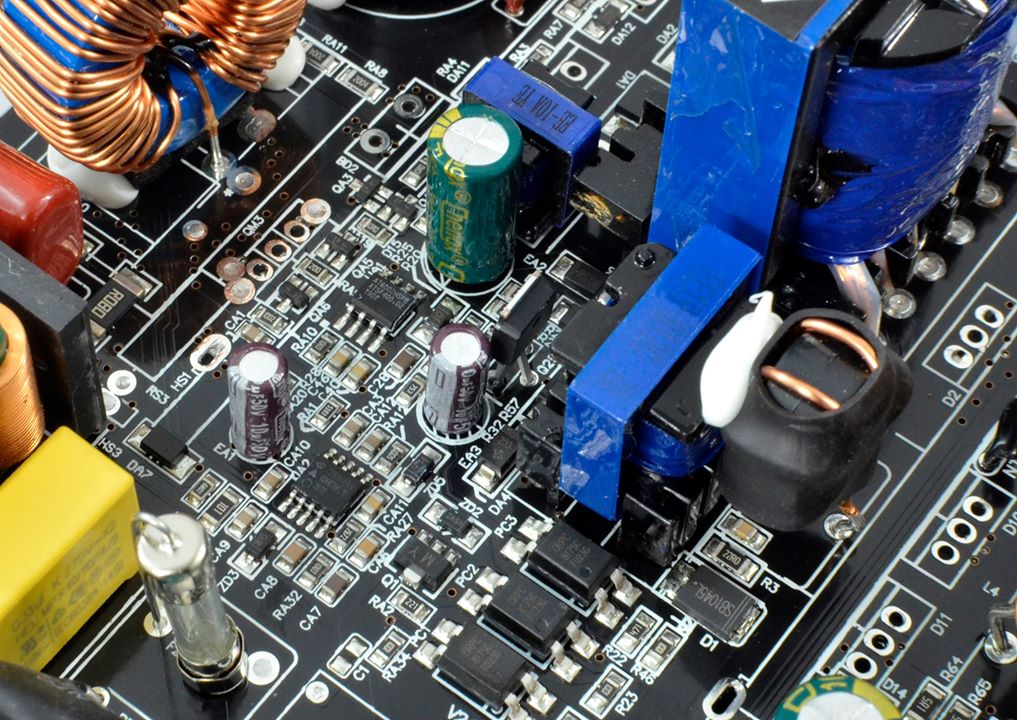

Mạch cấp trước của Infinity ECO 450W lại là một sự bất ngờ khác khi được trang bị rất “dân chơi” khi sử dụng IC dao động AT6002HSP8 lái 1 Mosfet WGU2N70 riêng biệt thay vì 1 IC combo tích hợp. Điều này tất nhiên sẽ giúp đường 5Vsb hoạt động “khỏe” hơn

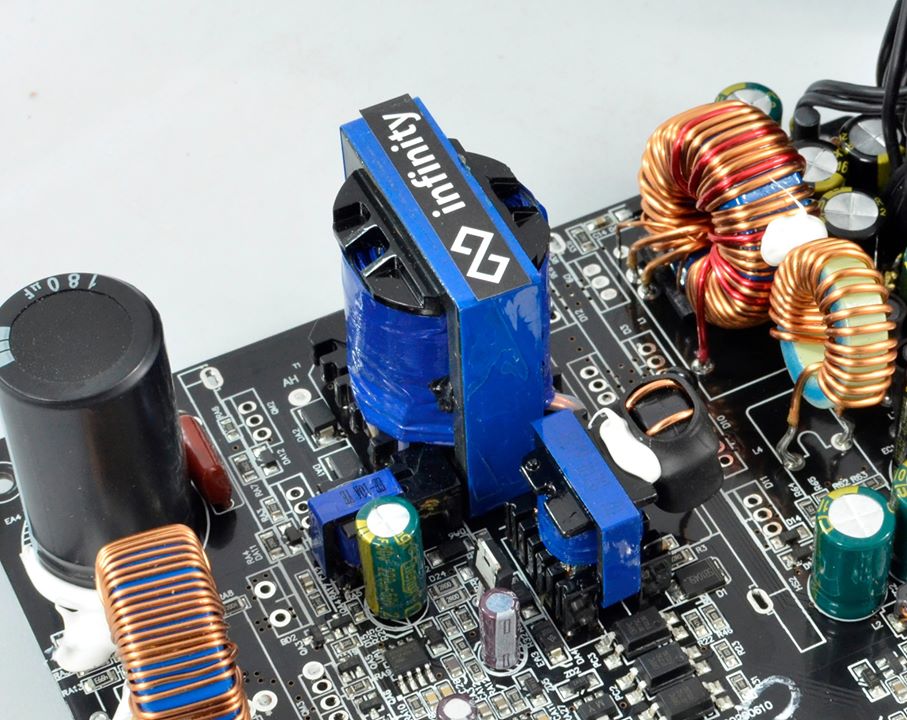

Biến áp chính ERL35

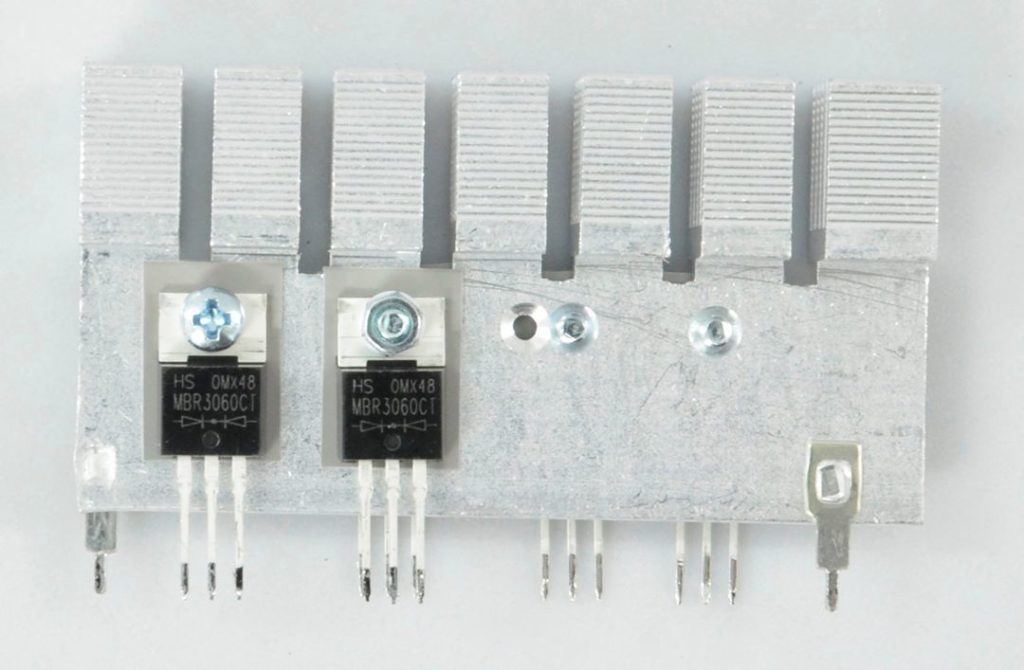

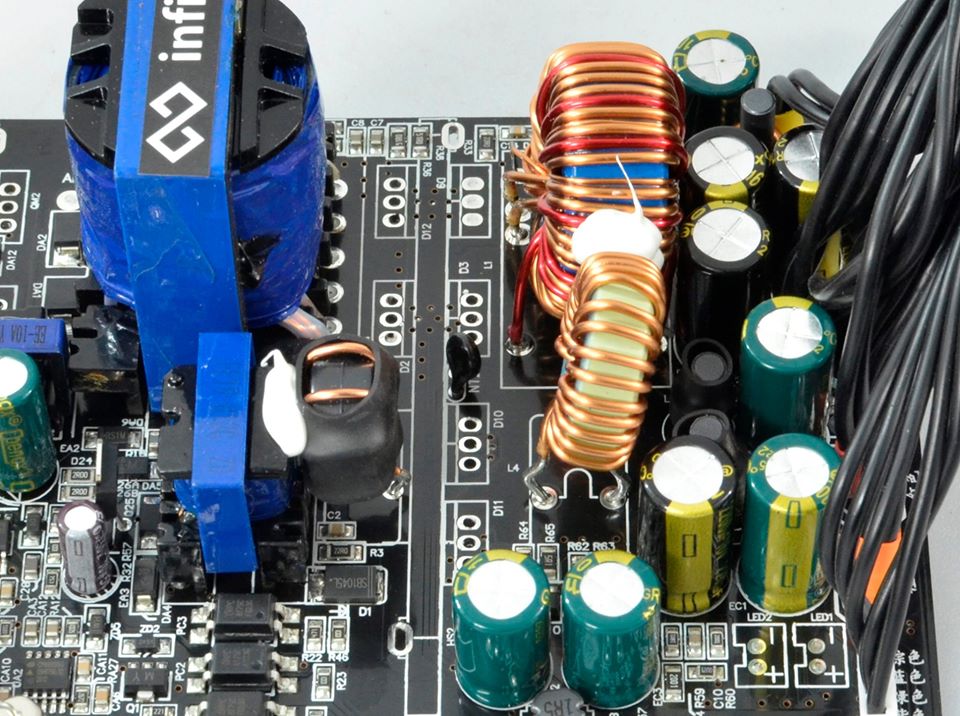

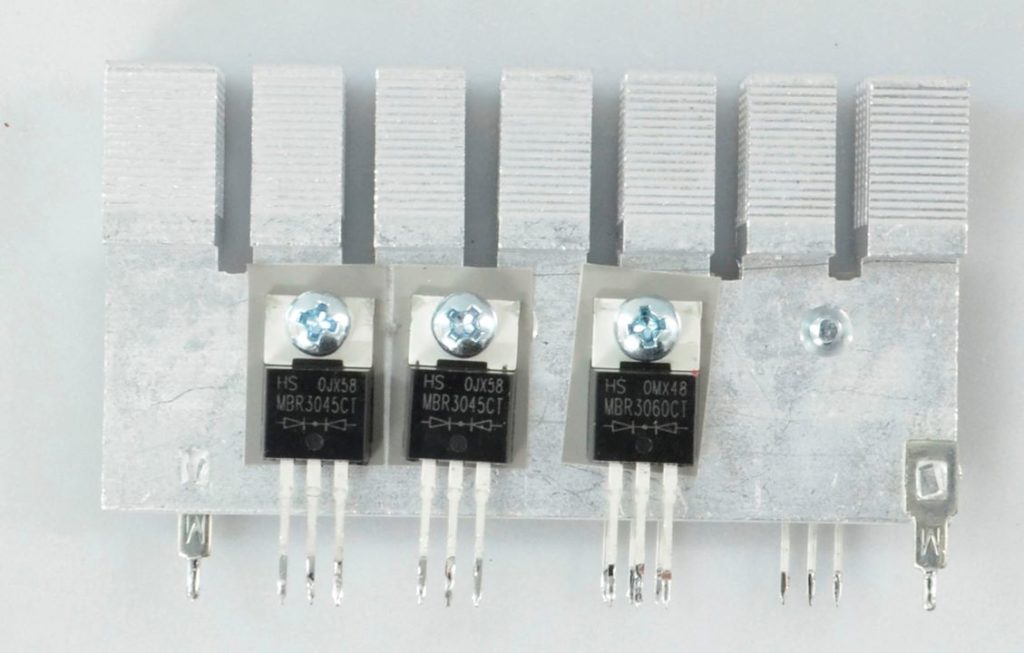

Infinity ECO 450W vẫn sử dụng tổ hợp các diode xung để nắn dòng đầu ra . Với đường 12V sử dụng 3 con MBR3060CT(30A) với mức công suất thiết kế lên tới 90A gấp 3 lần mức công suất danh định của 34A giúp đảm bảo khả năng hoạt động lâu dài.
Sensor nhiệt của mạch smart fan được hàn ngay vị trí tản nhiệt của các diode xung

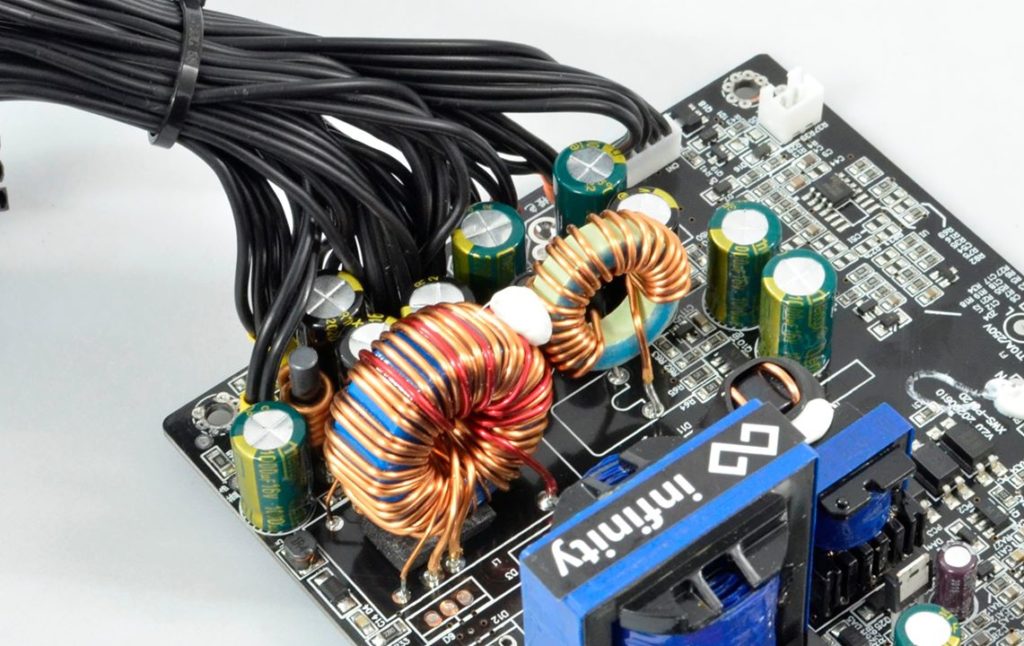

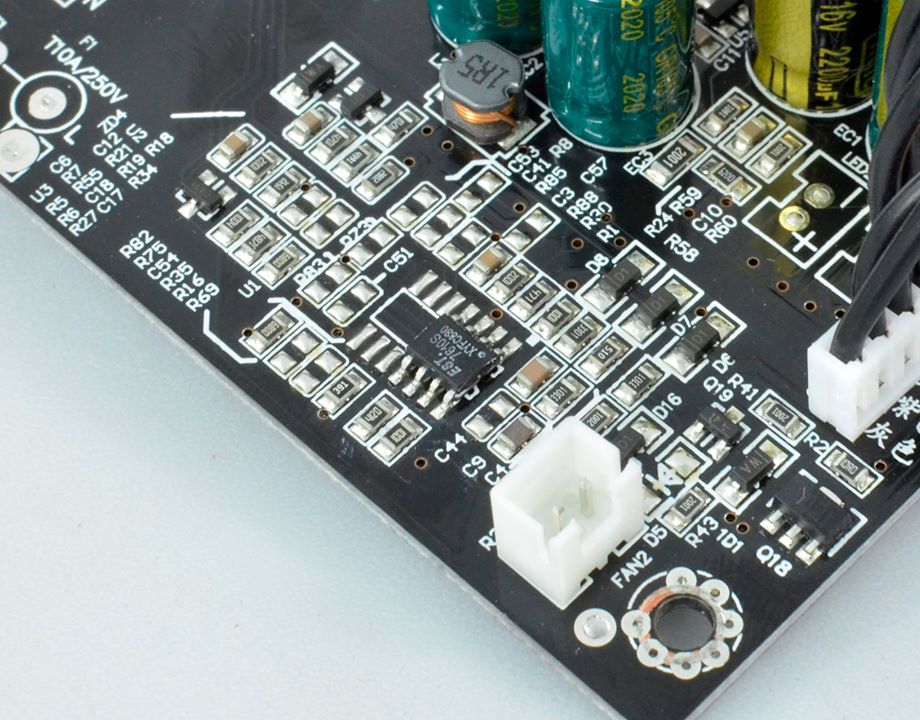

Infinity ECO 450W sử dụng IC giám sát hoạt động EST7610S cung cấp 3 chức năng bảo vệ cơ bản OVP/UVP/SCP. Các tụ lọc nhiễu đầu ra đều đến từ hãng ChengX có mức nhiệt độ chịu đựng tối đa là 105oC

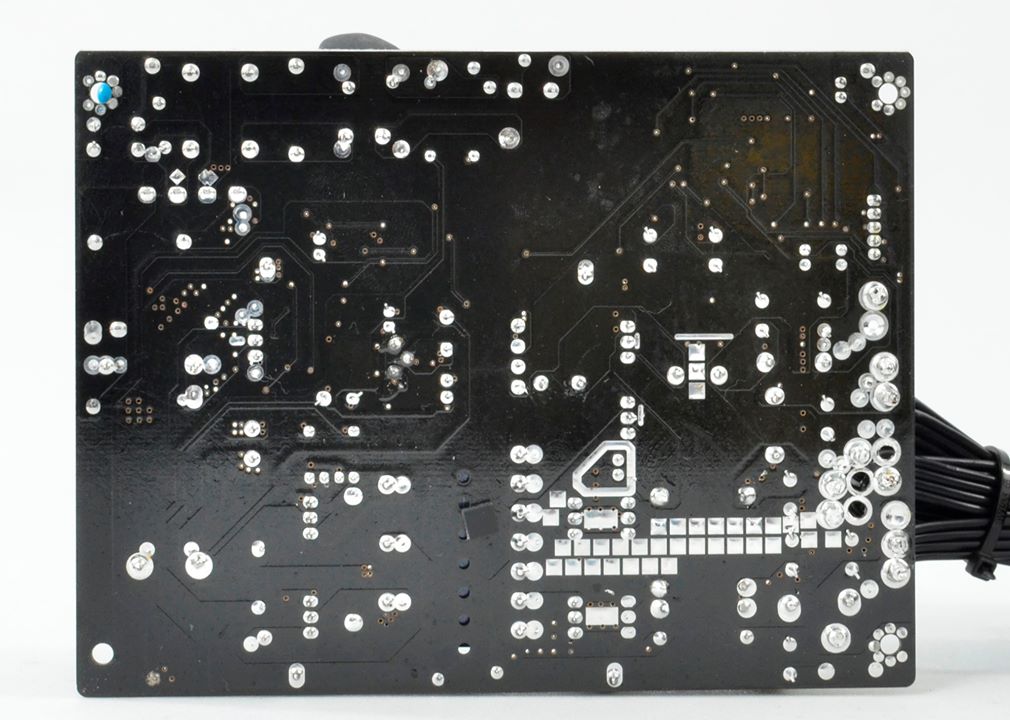

Phần mạch in của Infinity ECO 450W sạch đẹp các mối hàng sáng bóng tuân thử tiêu chuẩn RoHS cho cả 2 mặt của PCB
III-Thử nghiệm

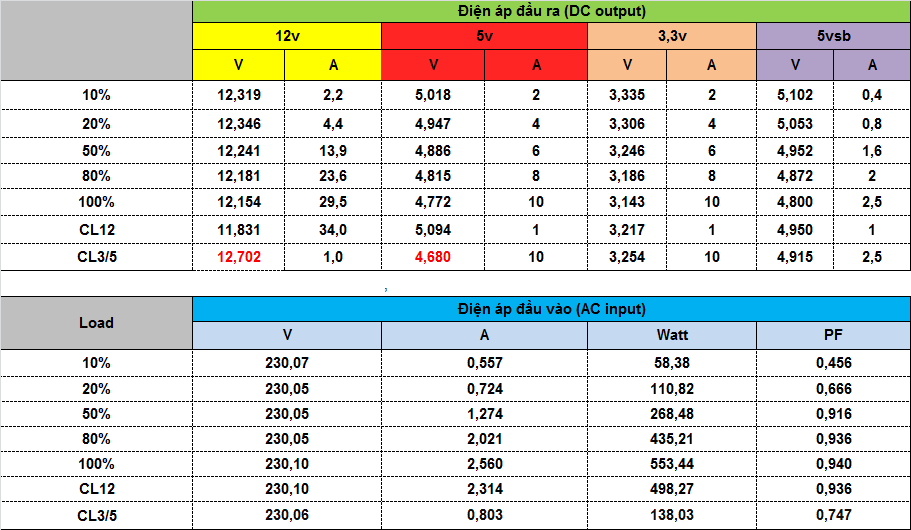

1-Thử tải:

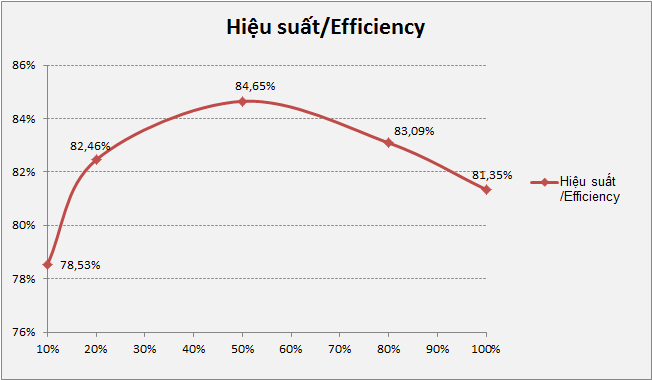

Infinity ECO 450W hoàn thành các mức tải với hiệu suất duy trì trên 80% đúng như những gì phía Infinity cam kết. Có thể thấy sự hụt hơi của thiết kế “ truyền thống” so với thiết kế sử dụng mạch DC to DC ở sự ổn định về điện áp đầu ra ở mức tải CL3/5 . Tất nhiên ở tầm giá của ECO450W chúng ta khó để có DC to DC

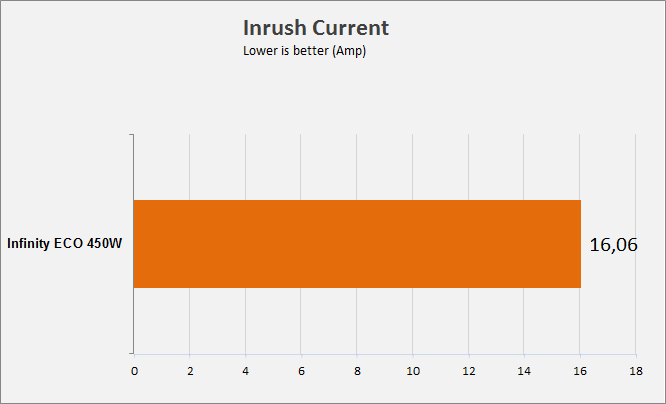

2-Inrush current Testing (Dòng khởi động)
Dòng khởi động là dòng điện tức thời khi điện được cấp vào PSU. Nó sẽ ảnh hưởng bởi thiết kế mạch và phần lớn là do giá trị của tụ chính. Càng nhỏ thì càng tốt vì khi đủ độ lớn nó có thể làm nhảy 1 số CB có độ nhạy cao
Để kiểm tra thông số này AC source sẽ được setup với thông số như sau: Góc mở phase sẽ là 90 độ là thời điểm dòng điện xoay chiều đạt giá trị tối đa

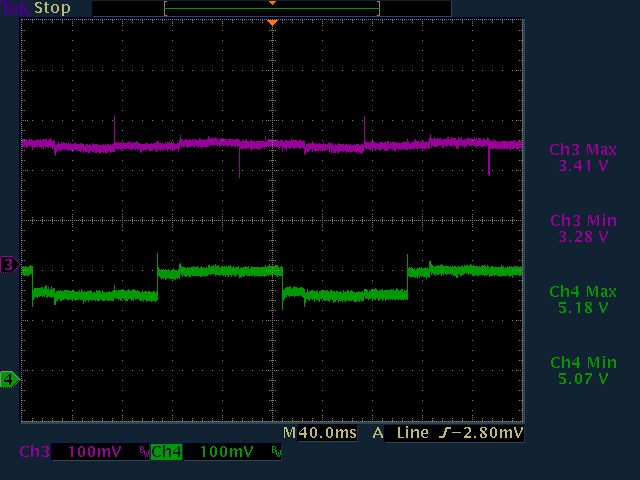

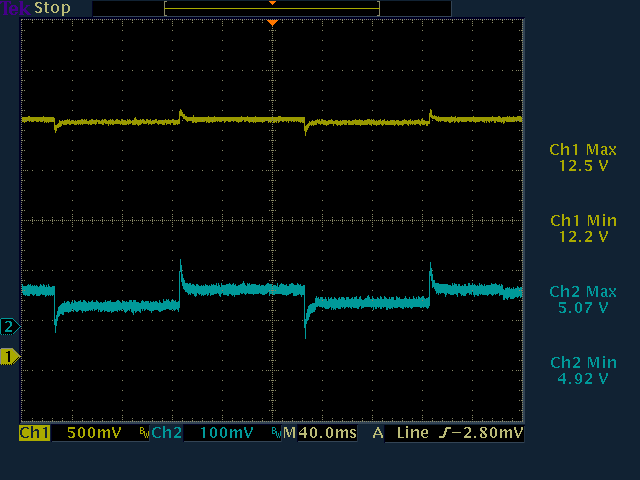

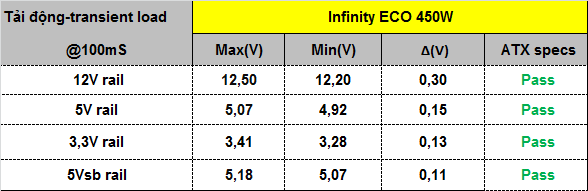

3-Transient response test (Tải biến thiên):
Tiếp theo là ở bài test tải biến thiên liên tục 10Hz( thay đổi 10 lần trong 1 giây) ECO 450W hoàn thành tốt khi các đường điện vẫn trong khoảng an toàn của chuẩn ATX
T1 : 20% load trong 100mS
T2 : 50% load trong 100mS

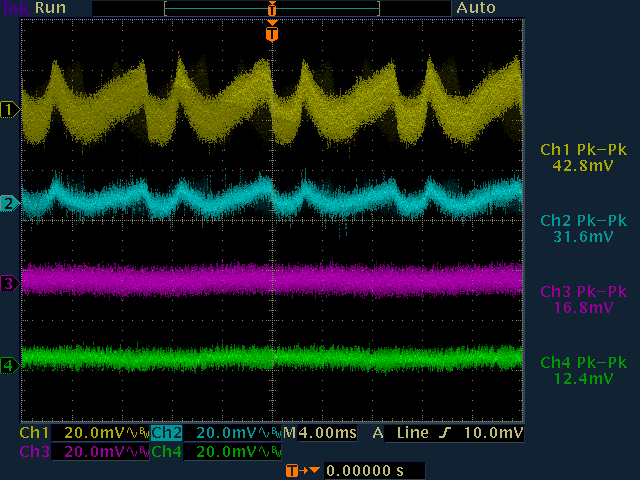

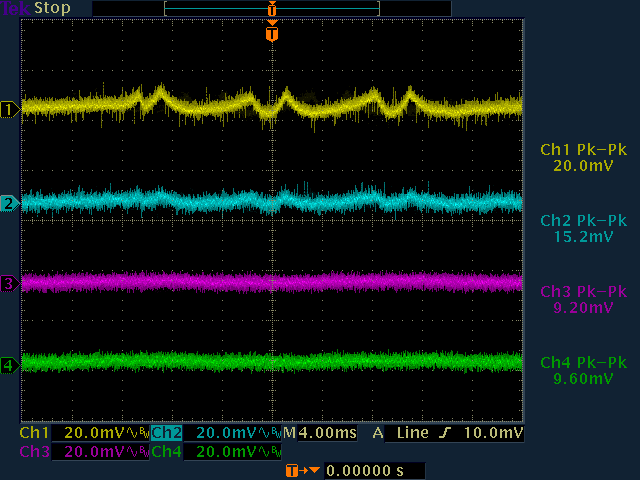

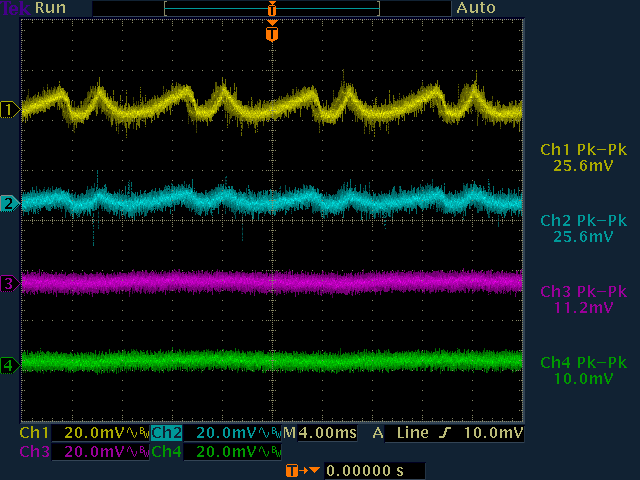

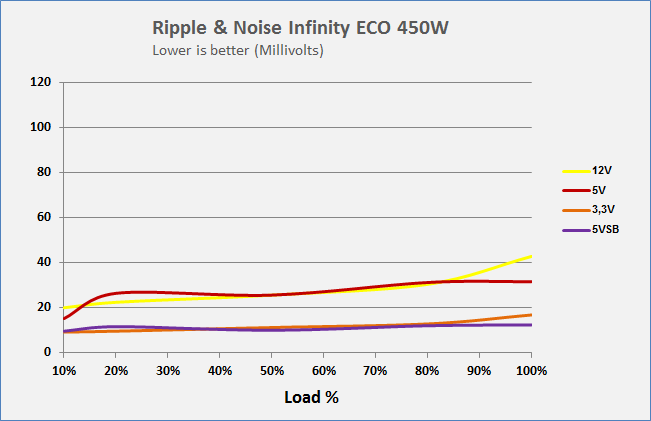

3-Ripple & noise (Nhiễu AC cao tần)

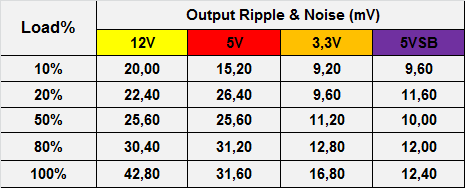

Ripple& noise của ECO 450W đạt mức khá khi đường 12V tối đa 43mV, các đường điện còn lại đều dưới 30mV
10% load
20% load
50% load
80% load
100% load

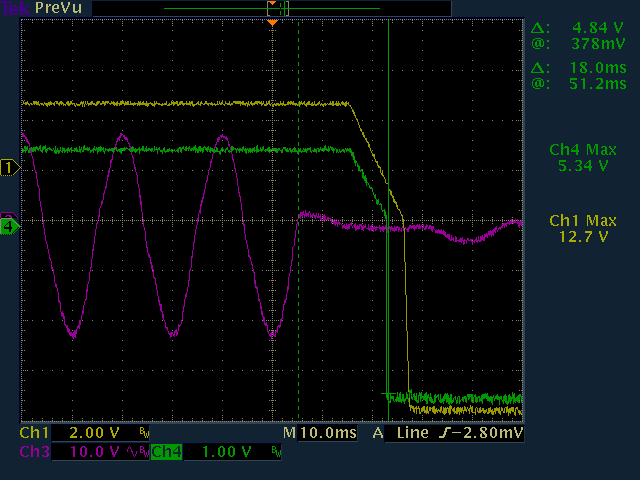

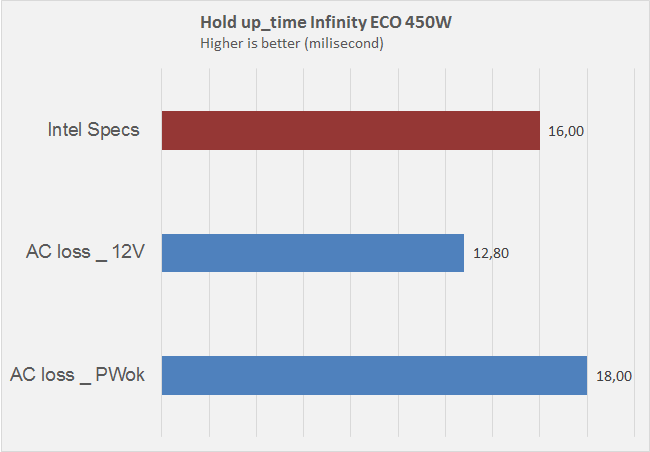

5-Hold up time (Thời gian lưu điện):

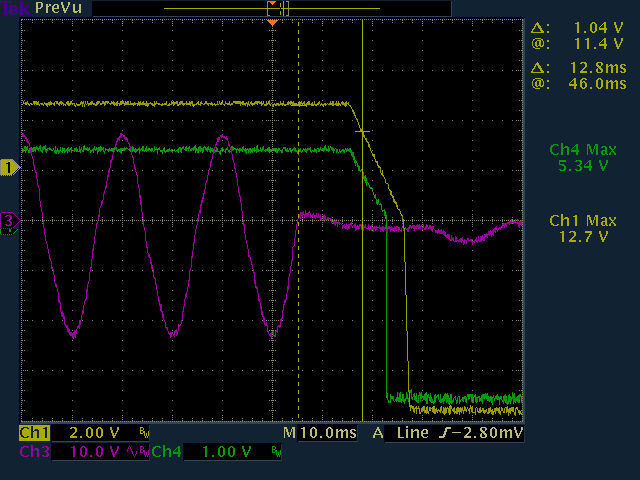

Tính hiệu Power OK của ECO450W chưa thật sự chính xác khi mất sau khi đường 12V rời khỏi tiêu chuẩn ATX.

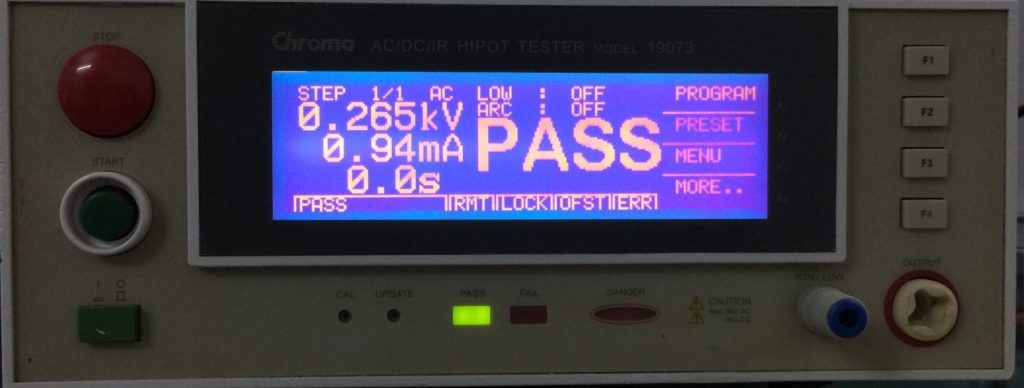

6-Earth leak current ( Kiểm tra dòng rò)
Đối với các thiết bị IT (Class I) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc (ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng Chroma 19073 Hipot tester để đo dòng rò

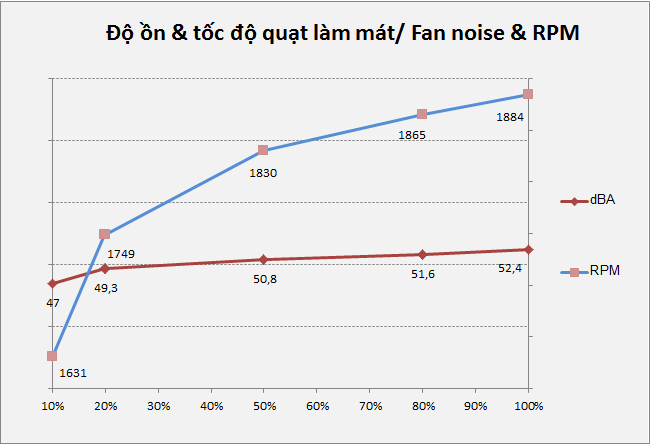

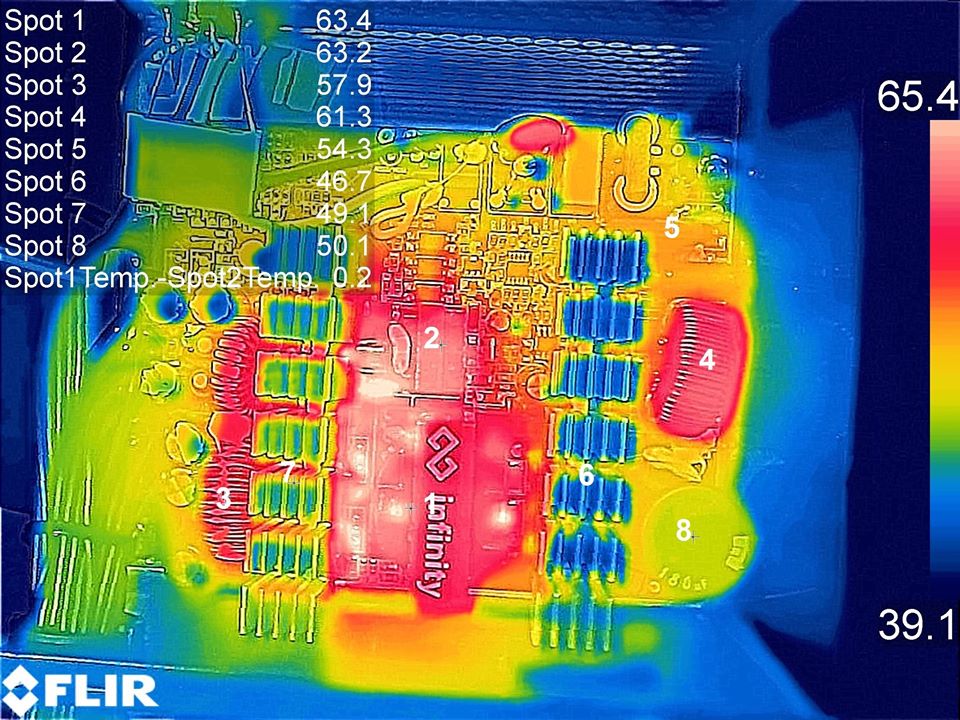

7- Nhiệt độ làm việc và tốc độ/ độ ồn quạt làm mát:
Điều kiện môi trường : 40-45°C/38,5dBA

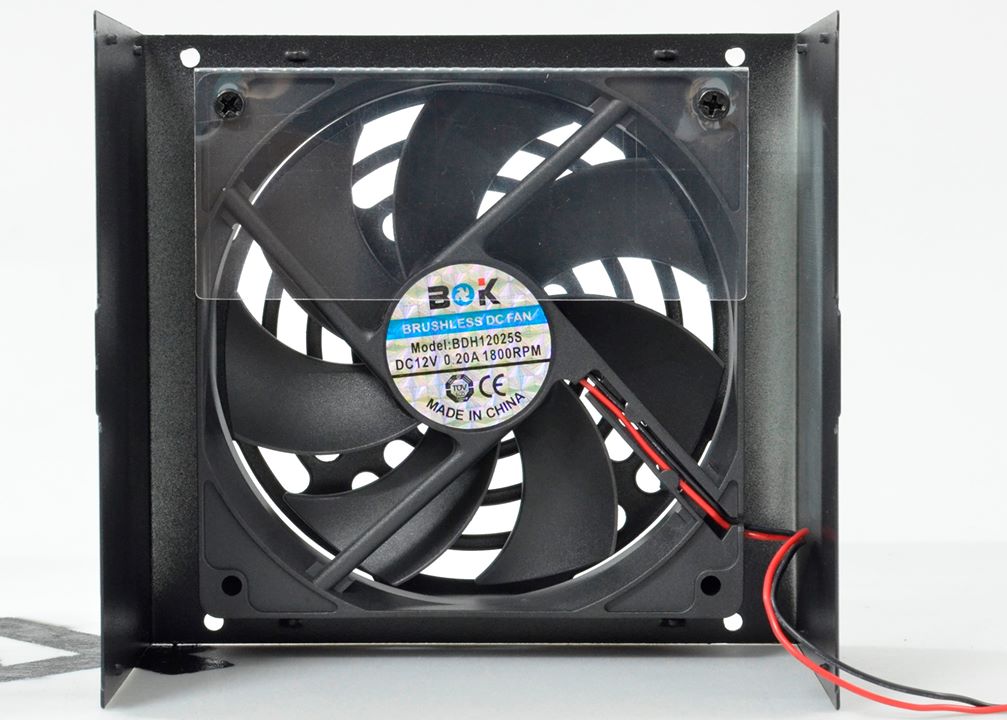

Infinity ECO 450W sử dụng quạt làm mát BDH12025S Sleeve bearing có tốc độ tối đa khoãng 1800RPM. Fan curve của ECO 450W khá cao ngay từ lúc tải nhẹ với 1600RPM và đạt tối đa khoảng 1900RPM
IV-Kết luận:
Infinity ECO 450W có phẩm chất điện áp và chất lượng linh kiện khá. Hiệu suất trên 80%. được trang bị hệ thống cáp đen mềm hợp thời. Sẽ là hơi “quá đà” nếu nó Infinity ECO 450W là 1 sản phẩm có chất lượng cao. Nhưng trong phân khúc “nguồn cỏ” của mình, Infinity ECO 450W đã phá vỡ quan niệm “Của rẻ là của ôi” từng tồn tại trong một khoảng thời gian dài.
Infinity ECO 450W là 1 sự lựa chọn hấp dẫn cho các cấu hình phổ thông và tầm trung sử dụng 01 VGA có công suất <150W
Ưu điểm:
- Active PFC short range
- Hiệu suất tối đa 84%@230VAC
- Hệ thống cáp bẹ đen mềm
- Tụ chính nhật bản
Khuyết điểm:
- Tương đối ồn khi hoạt động
Tham khảo giá bán của các PSU Infinity tại đây
