Thông tin Sản Phẩm

AC Input 100V – 240V – 10A – 5A – 47Hz – 63Hz
DC Output +3.3V +5V +12V -12V +5Vsb
Max Load 15A 15A 34A 0.3A 2.5A
Maximum Combined Wattage 100W 600W 3.6W 12.5W
Total Power: 650W
Features
  • Hiệu suất đạt tới 80%
  • Điện áp hoạt động dải 200V – 240V
  • Một đường 12V duy nhất
  • Đa dạng chế độ bảo vệ OPP/OVP/UVP/SCP
  • Hệ thống cáp đen mềm dẻo
REVIEW – Infinity ECO 650W
Nhằm mở rộng dãy sản phẩm phổ thông. Infinity vừa ra mắt thêm phiên bản 650W của dòng ECO series. ECO 650W sử dụng Platform 2 lớp rất tiềm năng ở phân khúc này, đã và đang sử dụng trên phiên bản 450W. Ngoài ra còn trang bị hệ thống cáp bẹ đen mềm với 2 đầu CPU, Hiệu suất cam kết trên 80%, Active PFC short range và mạch lọc nhiễu EMI class 2 sử dụng cuộn cảm flat wire

Chúng ta sẽ phân tích ưu nhược điểm của phiên bản ECO 650W này so với 2 người anh em ECO 450W & 600W qua quá trình thử nghiệm bên dưới
I-Hộp và Phụ kiện:

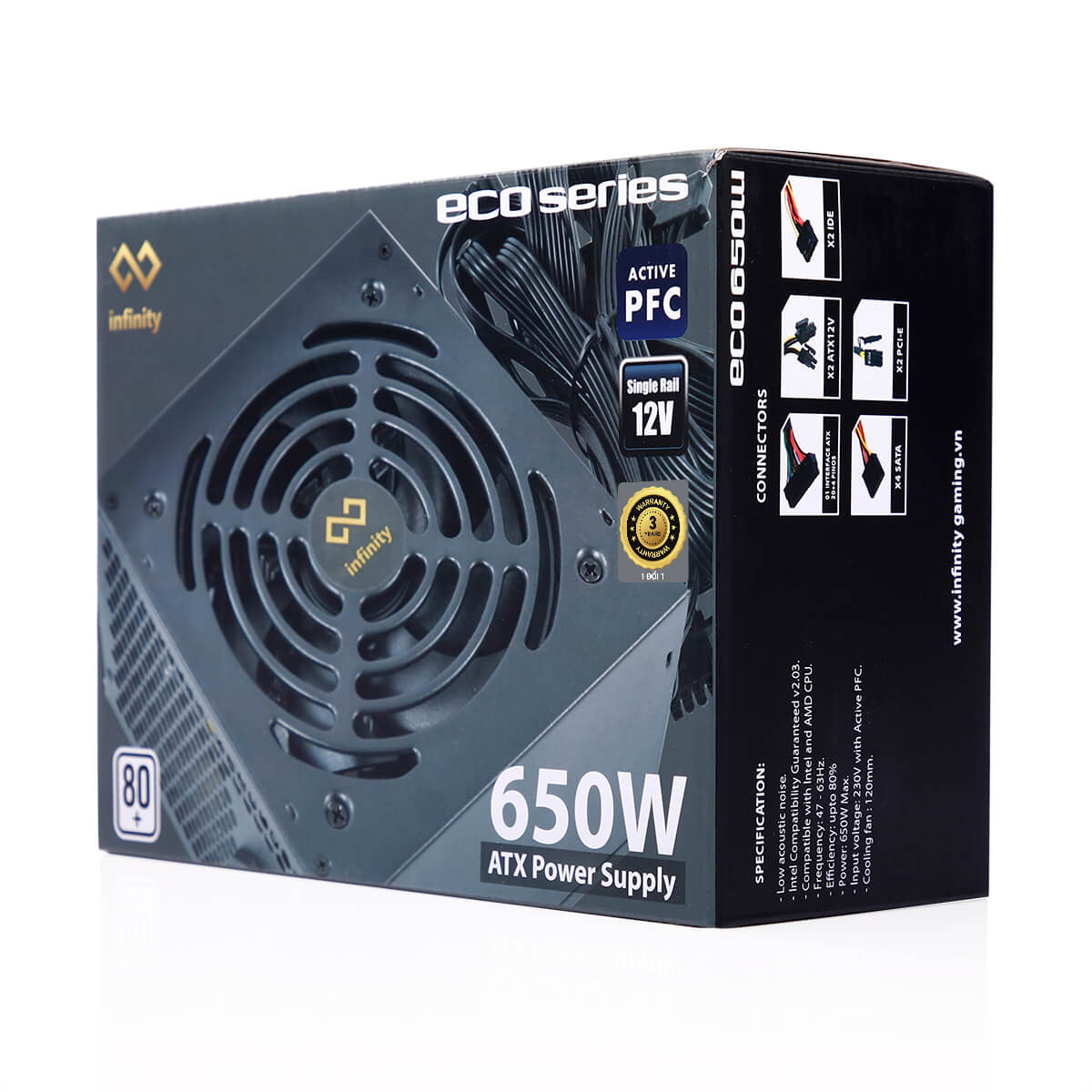

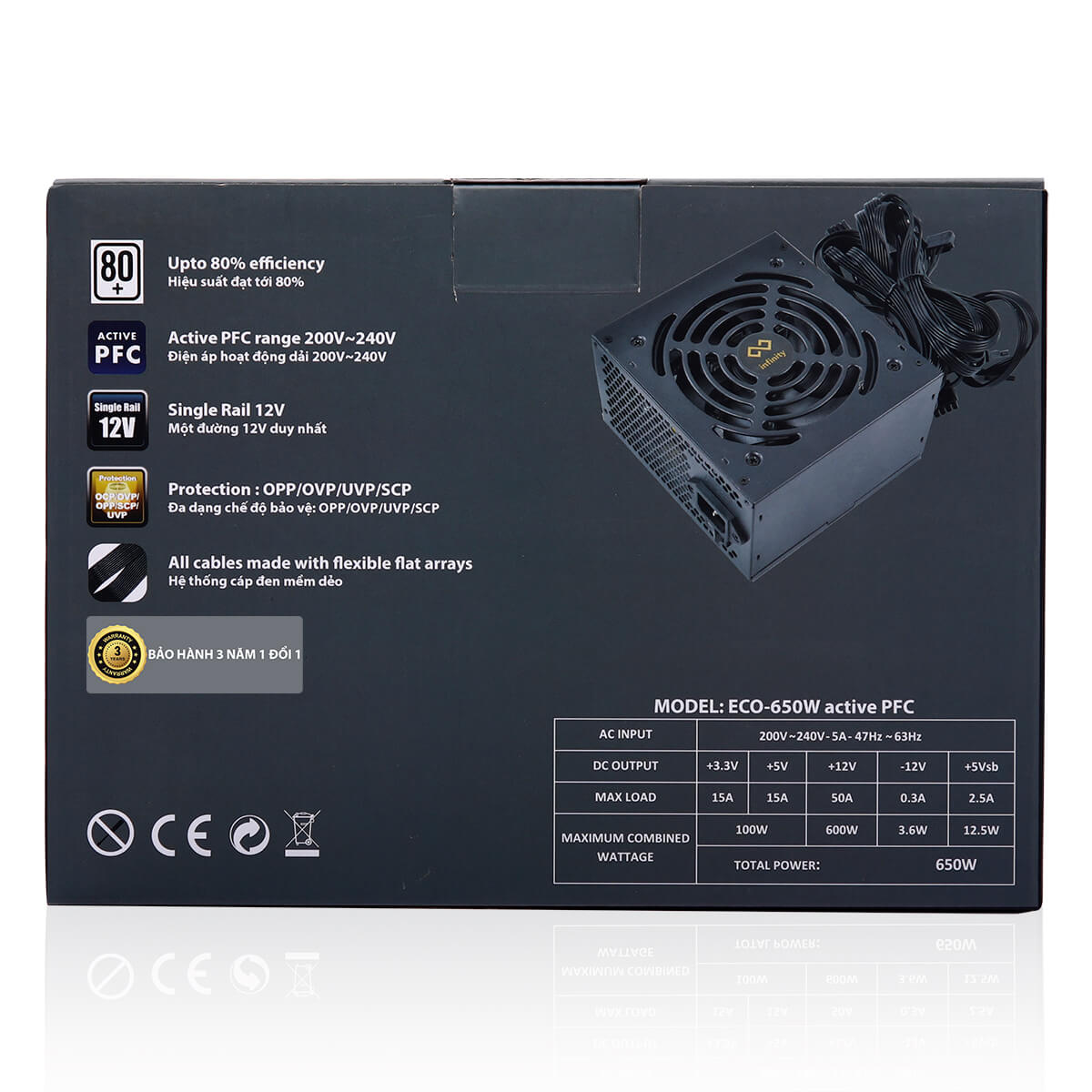

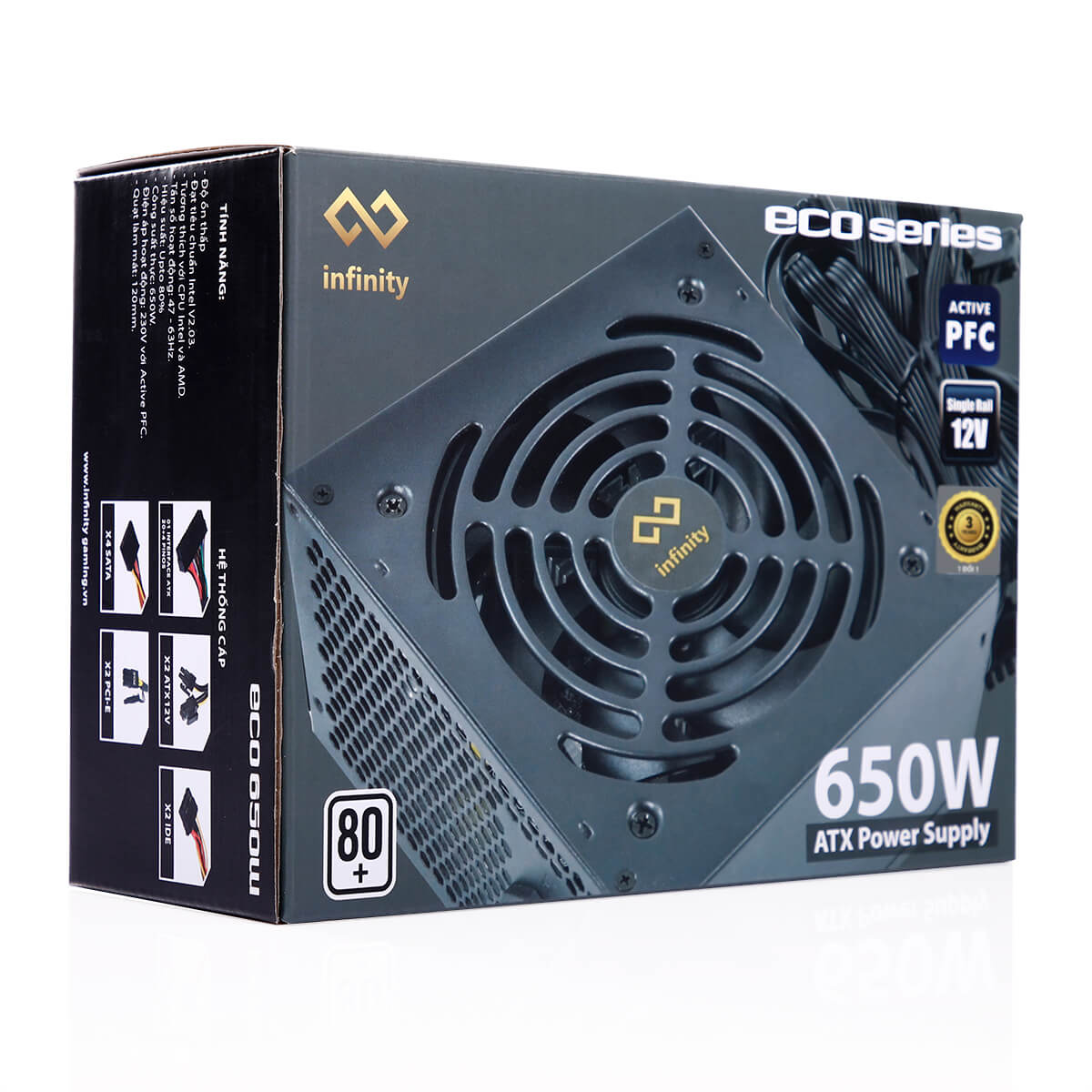

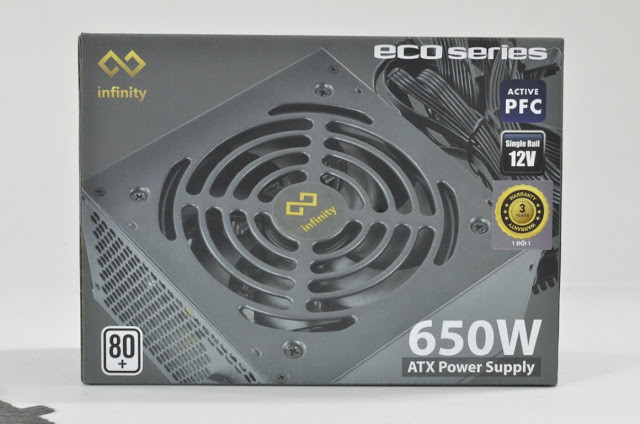

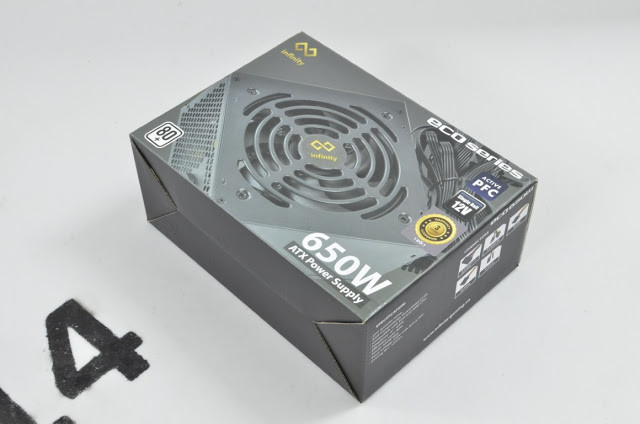

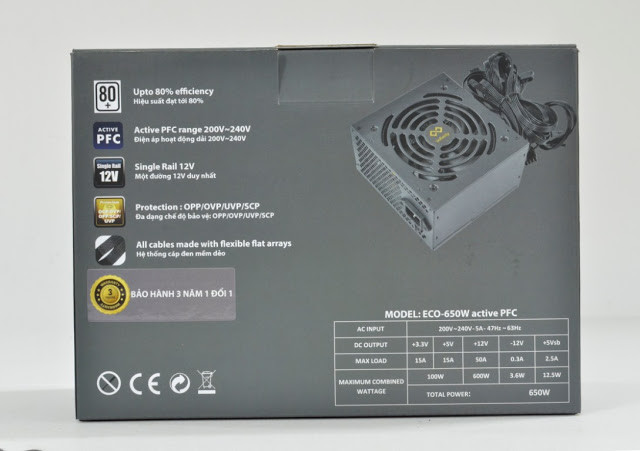

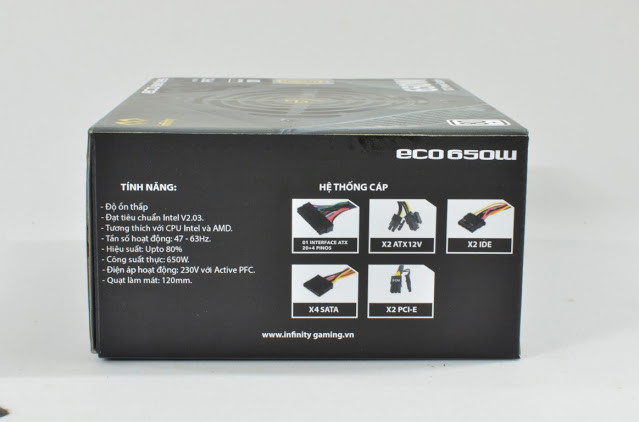

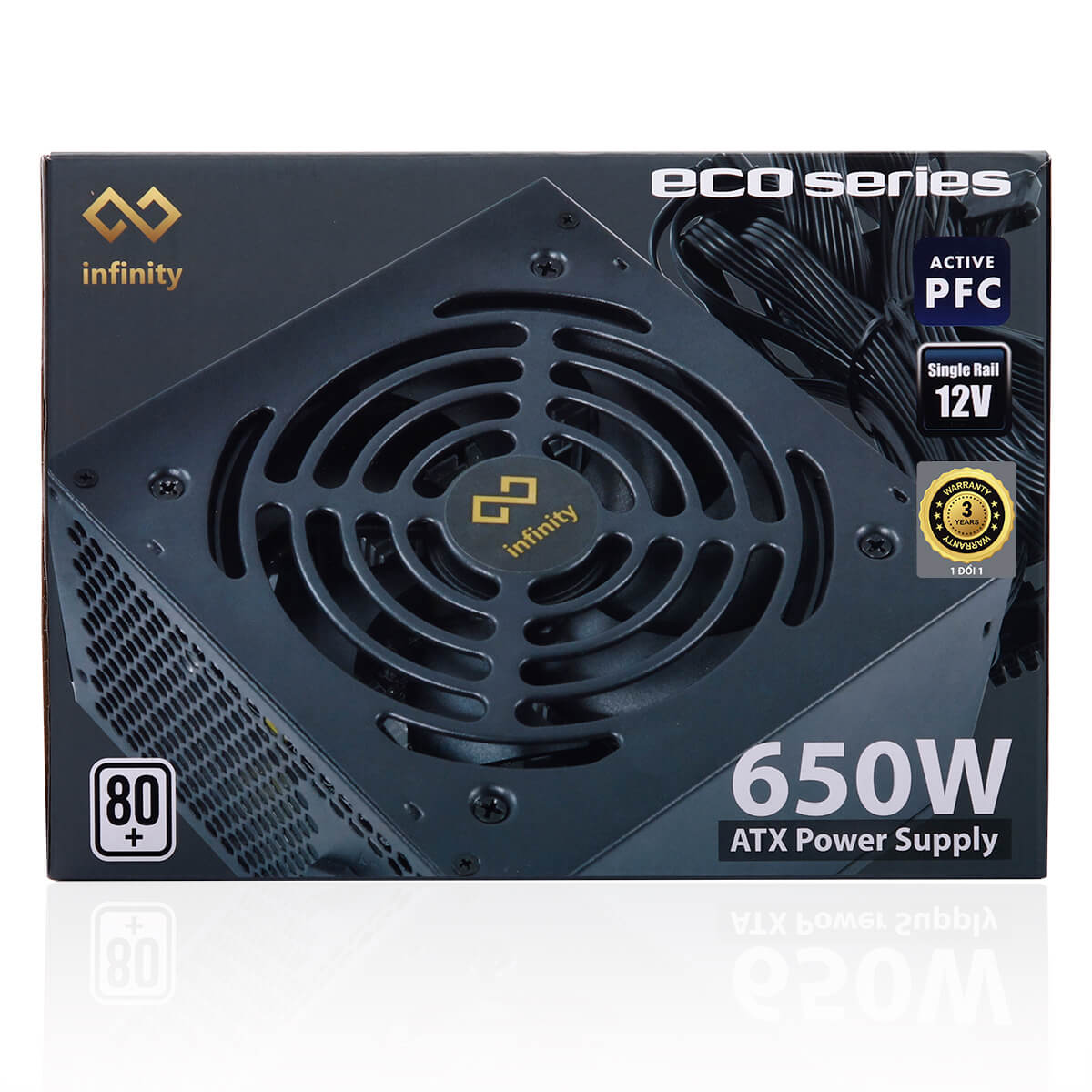

Hộp của ECO 650W có thiết kế tương tự ECO 450W, kích thước nhỏ nhắn , tông màu xám . các thông số kỹ thuật được in ở các mặt của hộp dễ dàng tra cứu khi cần thiết

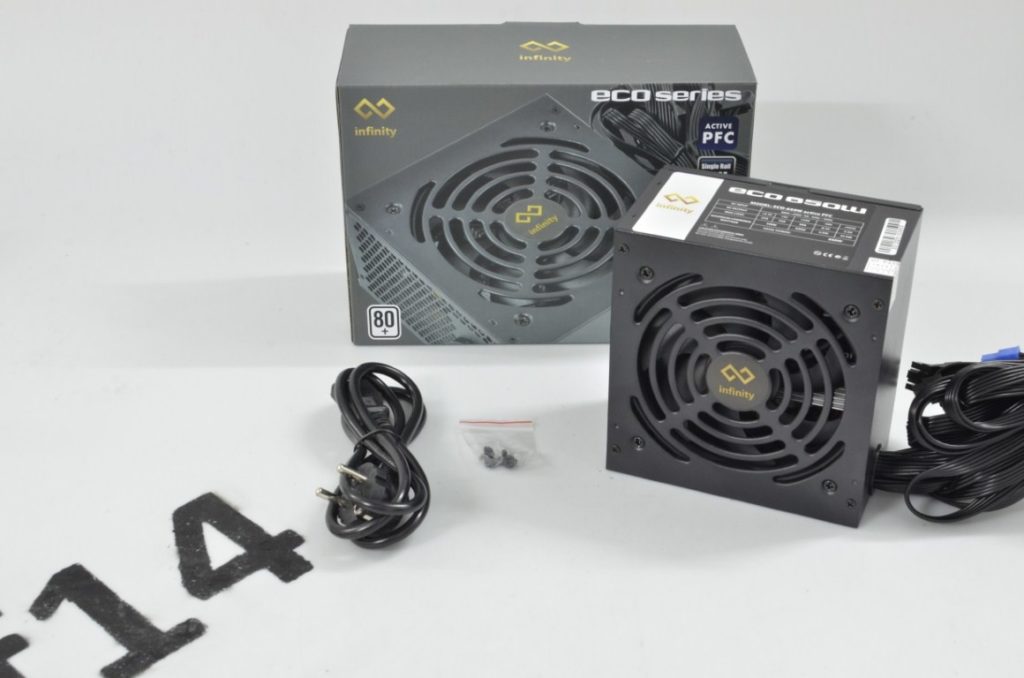

Phụ kiện kèm theo ECO 650W gồm có: 1x cáp nguồn EU type và 4x ốc bắt nguồn

II-PSU
1-Bên ngoài:

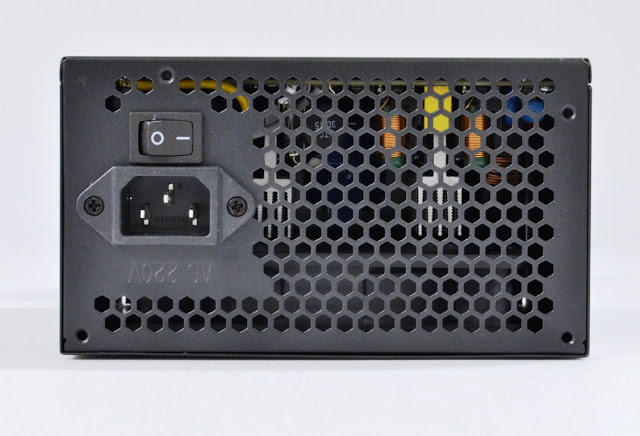

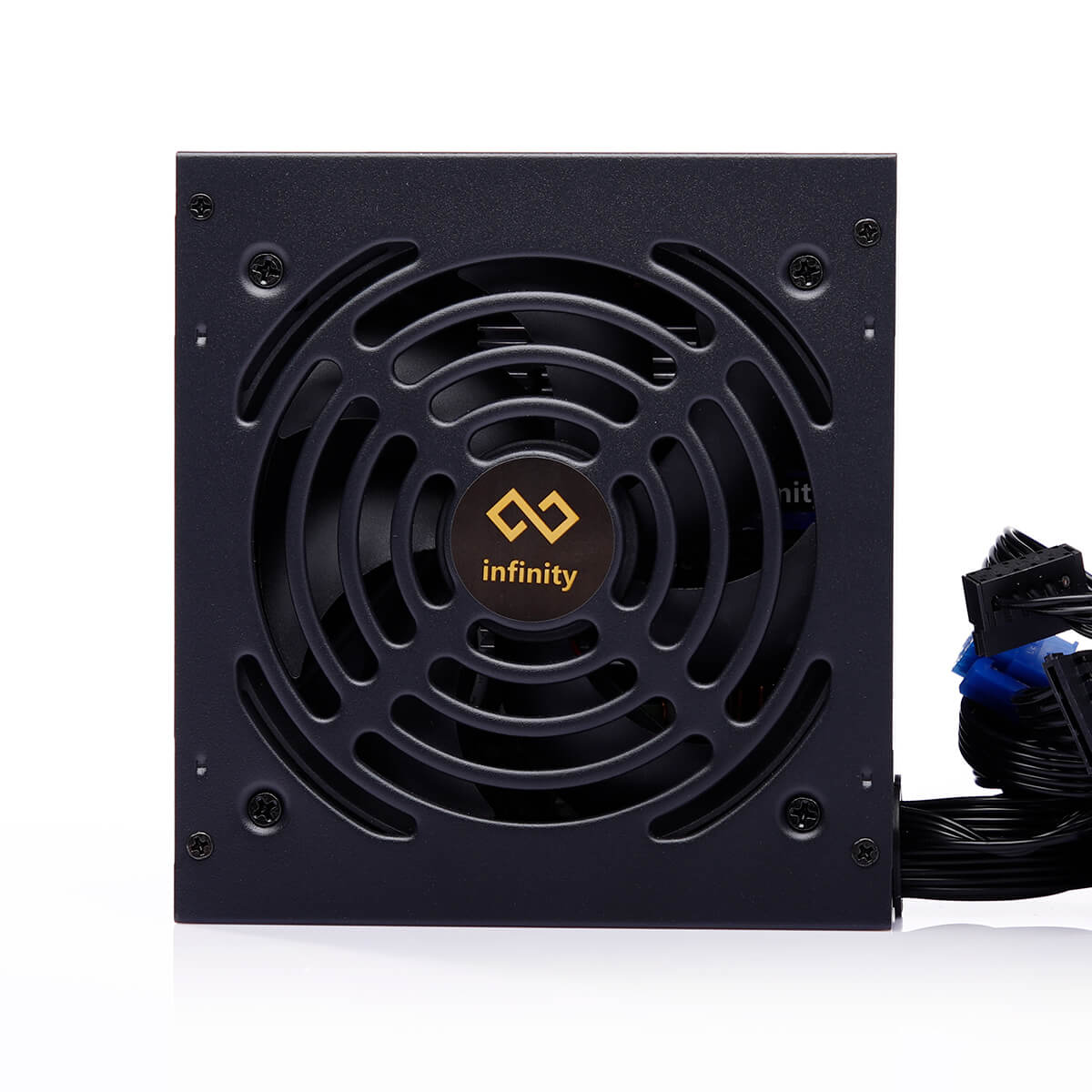

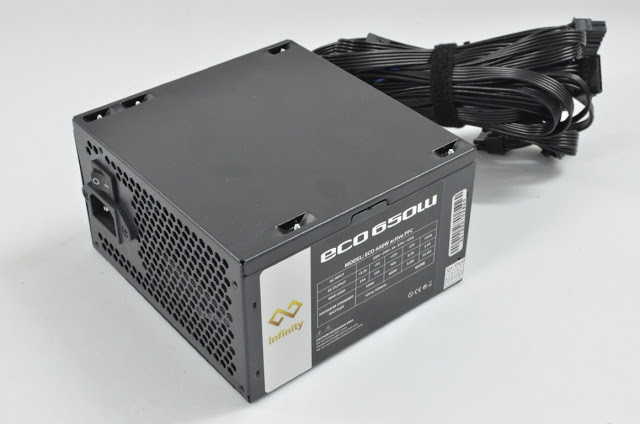

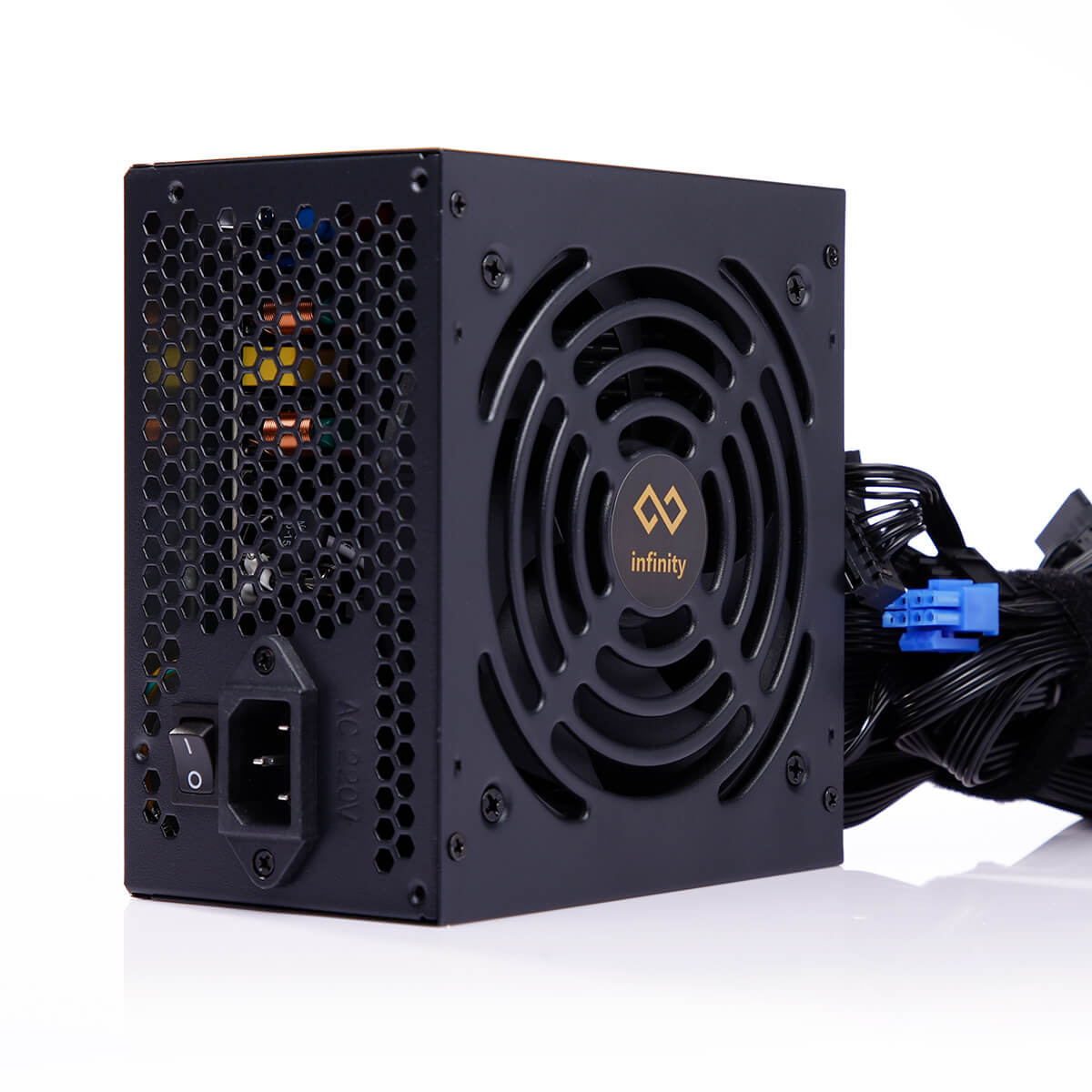

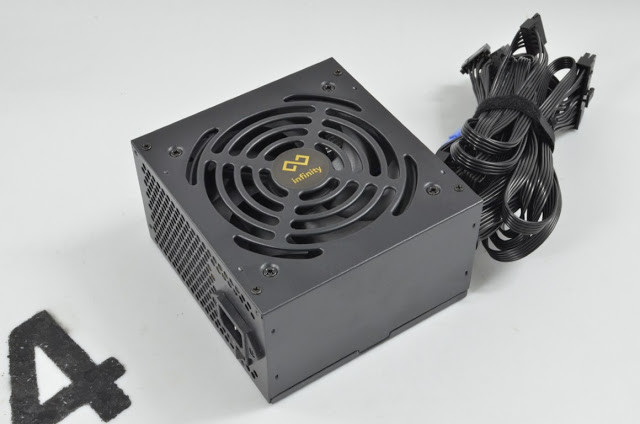

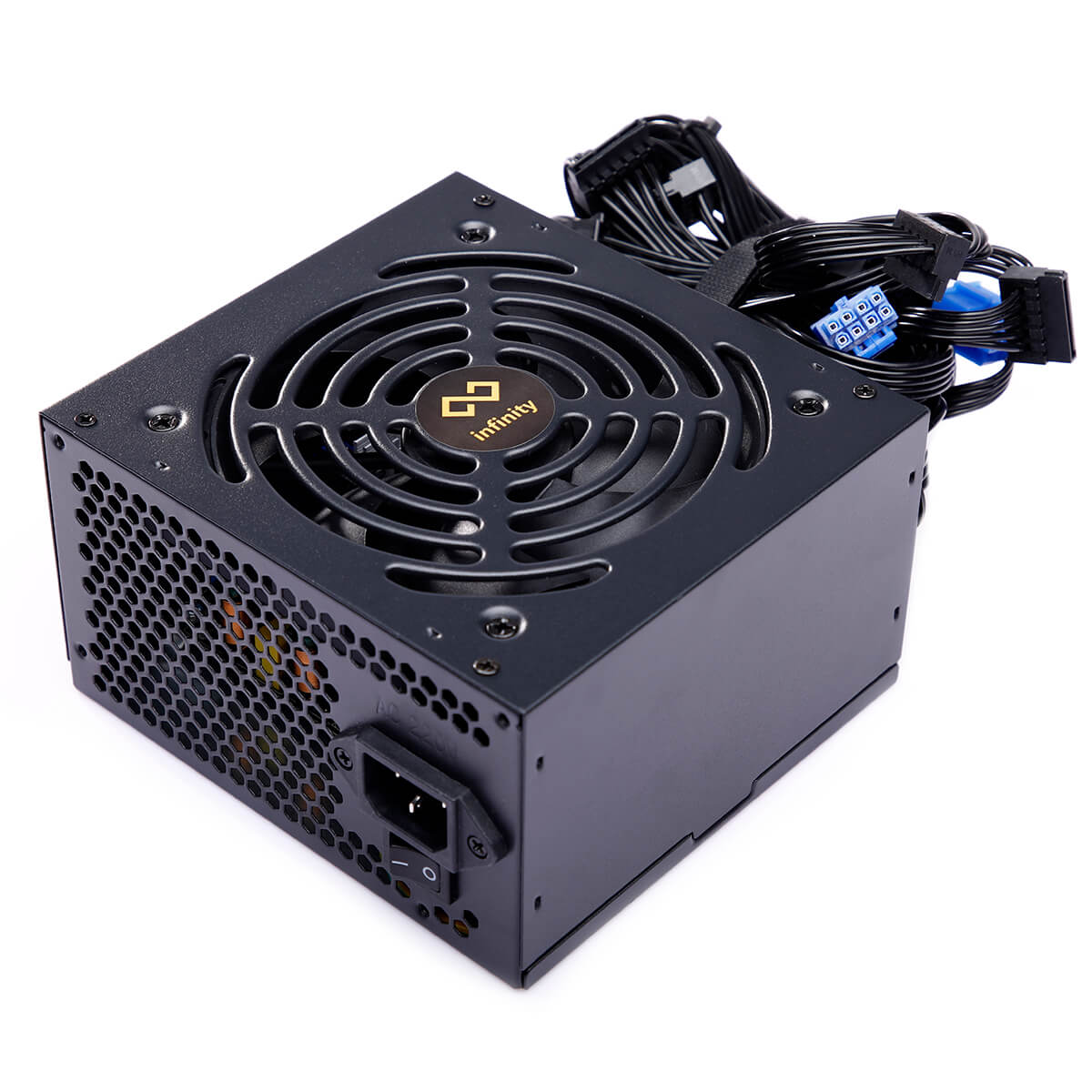

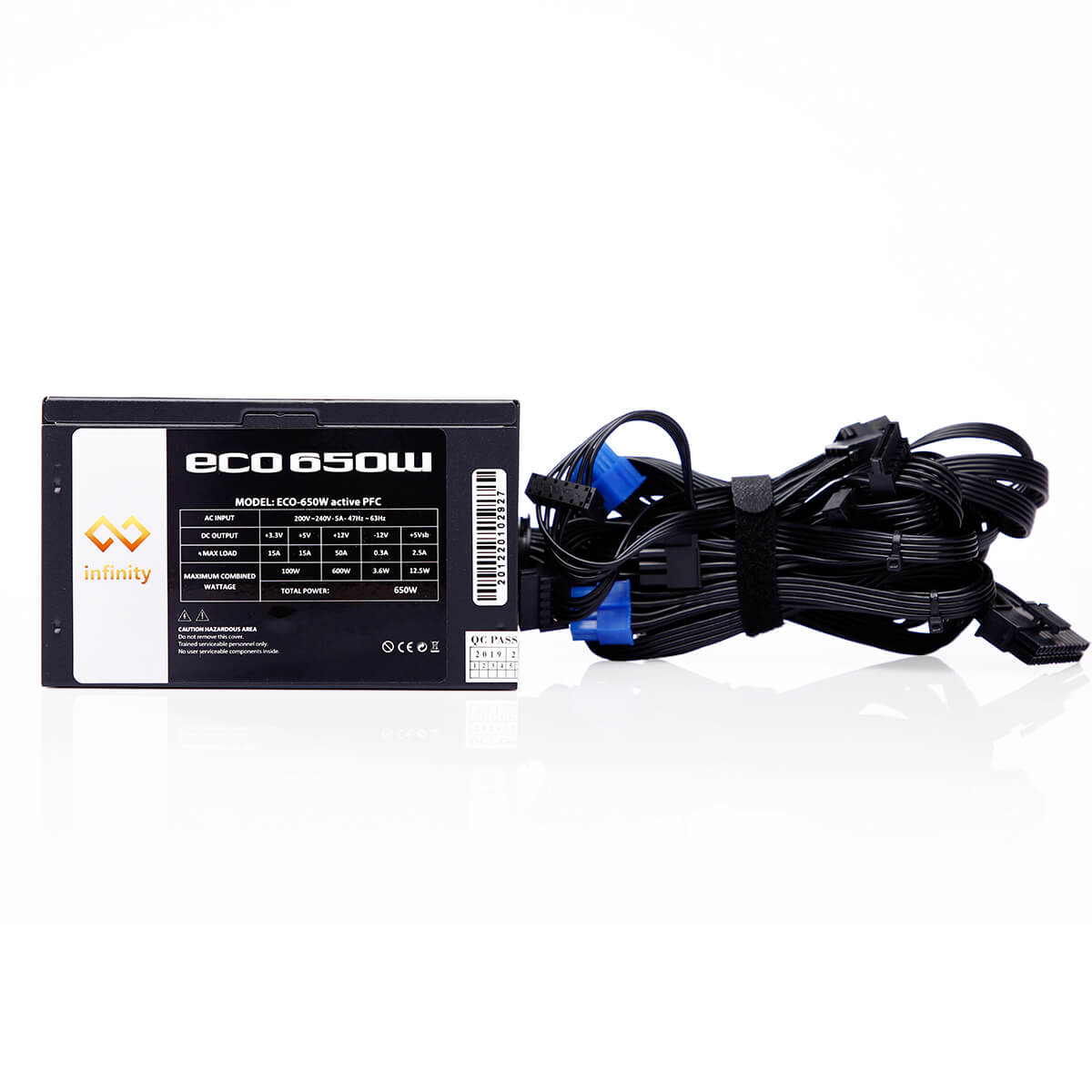

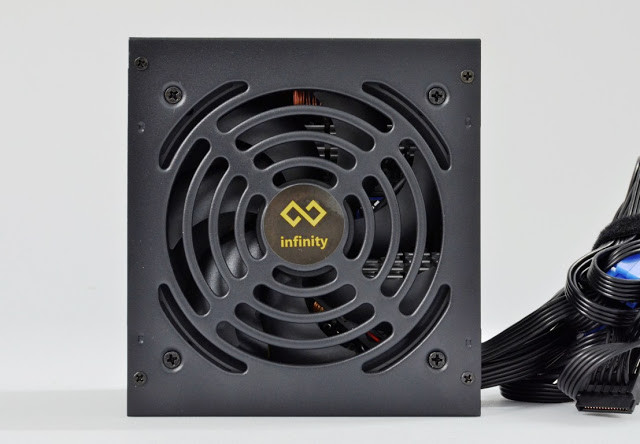

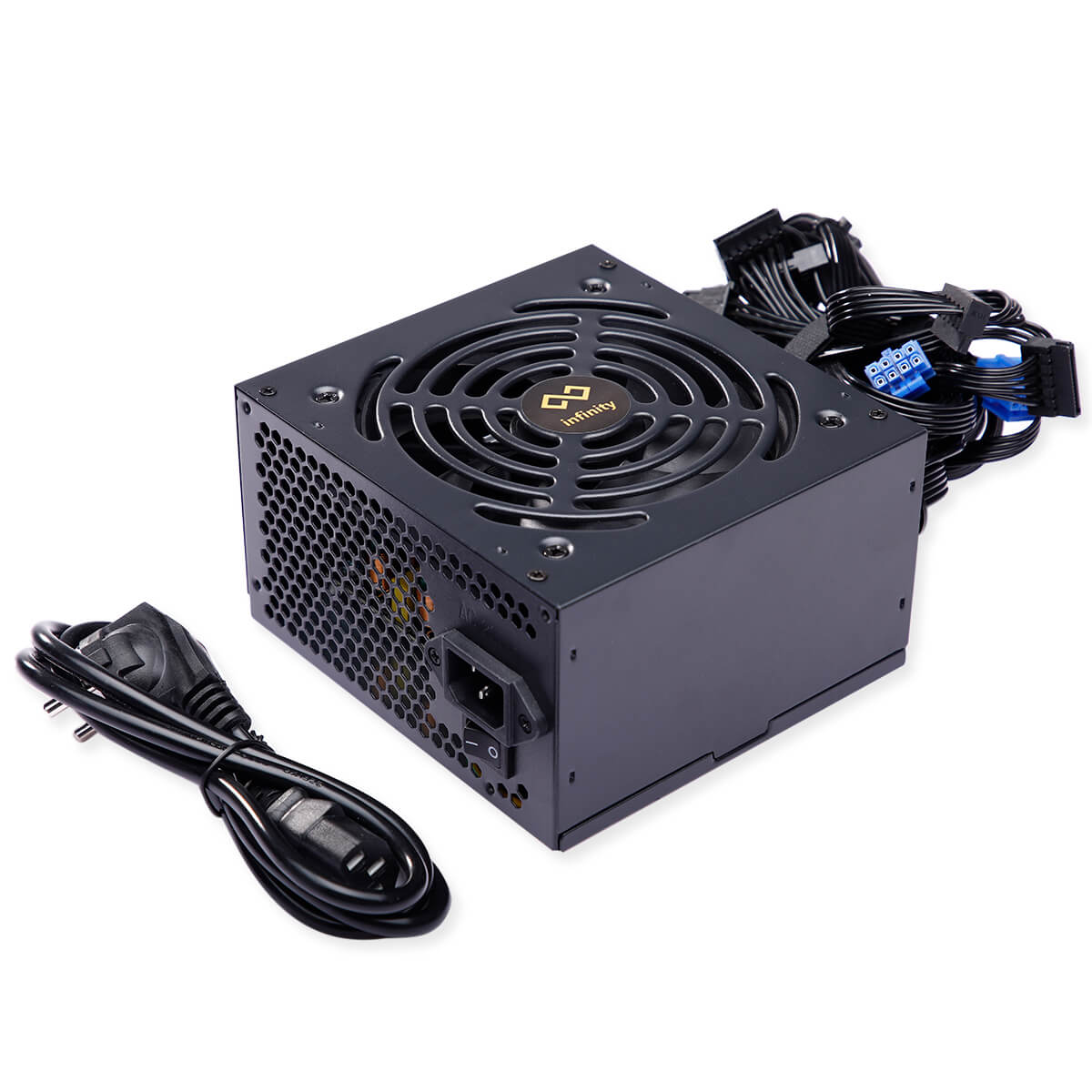

ECO 650W có kích thước ATX tiêu chuẩn, được sơn tĩnh điện màu đen, sử dụng quạt làm mát 120mm

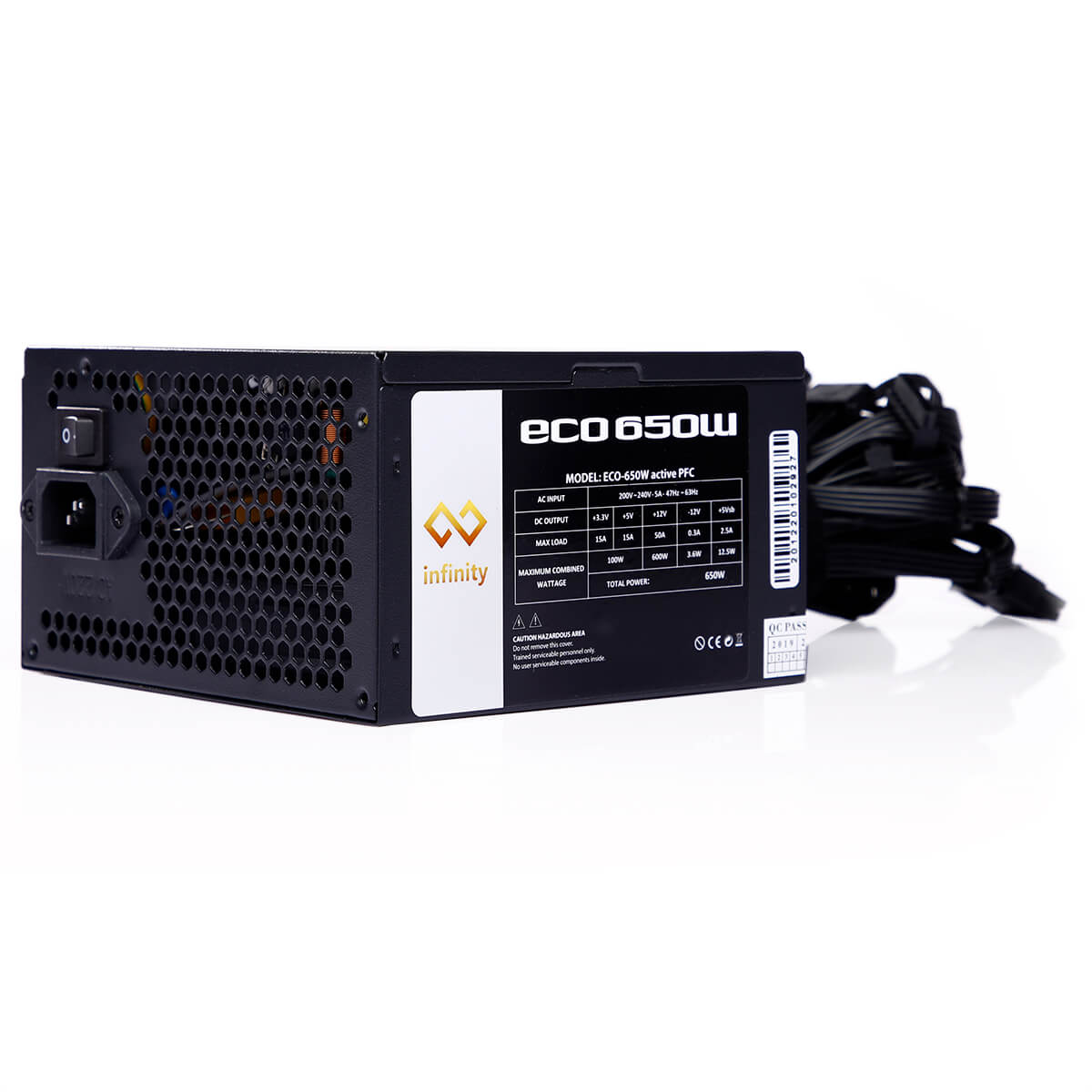

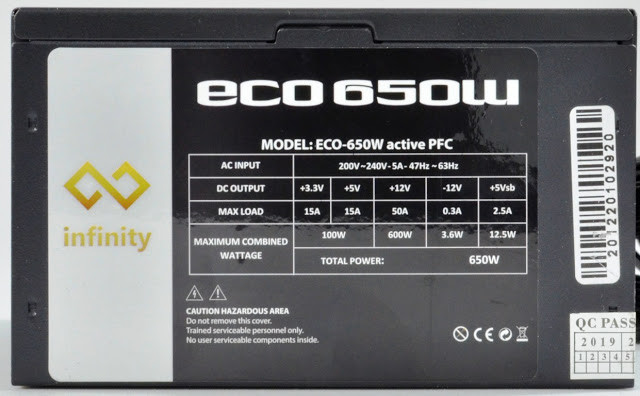

Công suất danh định: 650W, Single rail 12V@600W , Active PFC Short range

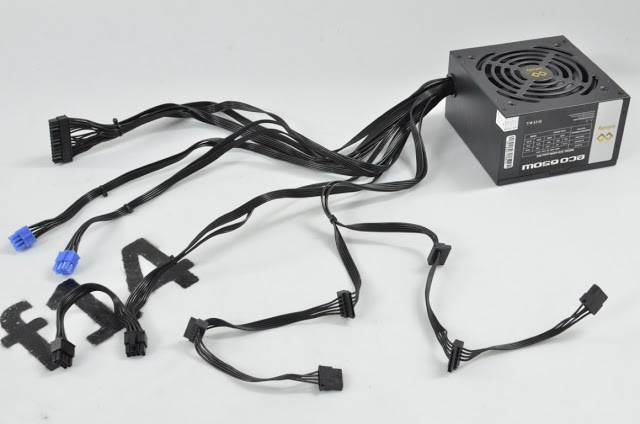

Hệ thống cáp dạng bẹ đen trên ECO 650W gồm có:
1x 24pin Mainboard (50cm)
2x 4+4pin ATX12V (55cm)
2x 6+2pin PCIex (50cm+15cm)
4x SATA (40cm+)
2x ATA (40cm+)

2-Bên trong:

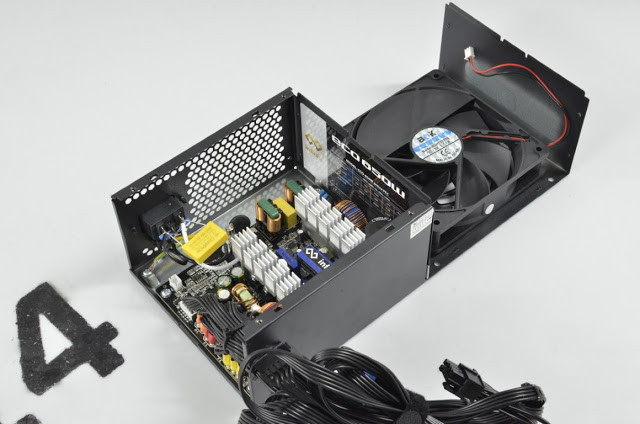

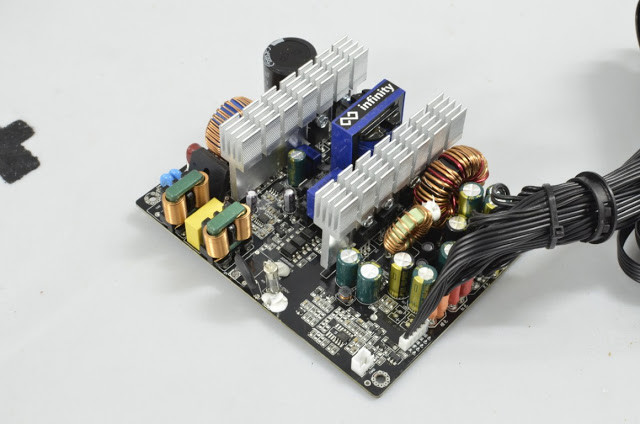

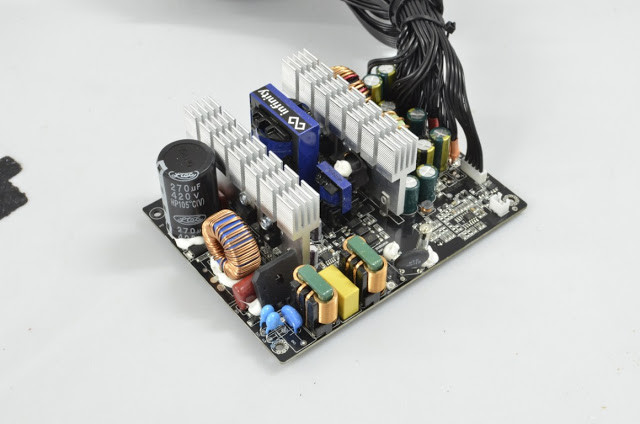

ECO 650W sử dụng Platform 2 lớp tương tự như ECO 450W.  Có sự nâng cấp về linh kiện nhằm đảm bảo khả năng hoạt động ổn định ở mức công suất lớn hơn. Với Platform này thì mạch Active PFC hổ trợ hoạt động Shortrange(dải hẹp) thay vì Full range như ECO 600W.

Bảng linh kiện được sử dụng trên ECO 650W:

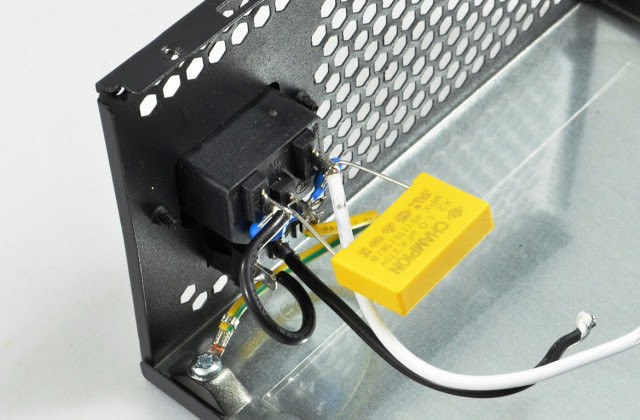

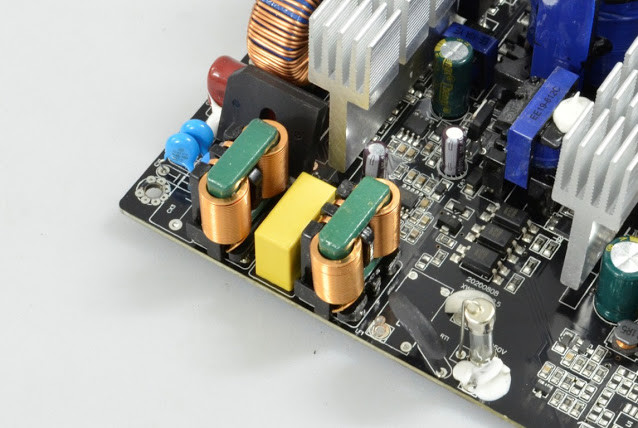

Với mức công suất trên 600W thì việc trang bị mạch EMI đầy đủ với 2 tầng lọc là điều cần thiết để giảm thiểu xung nhiễu EMI thoát ra lưới điện bên ngoài, cũng như giảm thiểu xung nhiễu từ lưới điện dân dụng ( nếu có) tác động vào các thành phần “nhạy cảm” phía sau. Ngoài thành phần MOV ( chống sét) cuộn cảm flat-wire sẽ là “xu thế” của các bộ nguồn Infinity trong tương lai

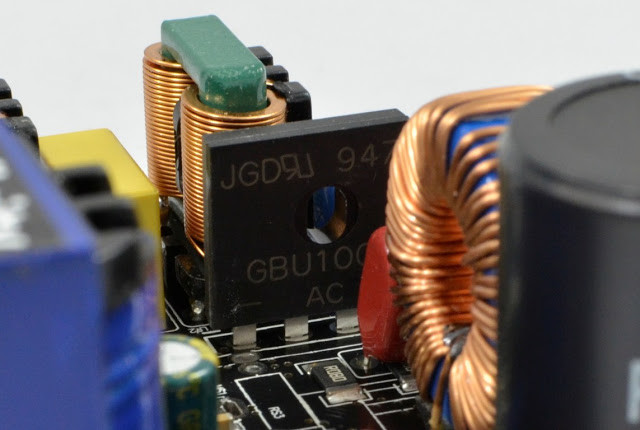

Diode cầu sử dụng loại GBU1006 (600V, 10A) không trang bị tản nhiệt nhôm mà được tản nhiệt trực tiếp từ luồng gió của quạt làm mát. trong toàn bộ quá trình thử nghiệm ở nhiệt độ môi trường 40oC. Diode cầu này vẫn giữ mức nhiệt khá thấp

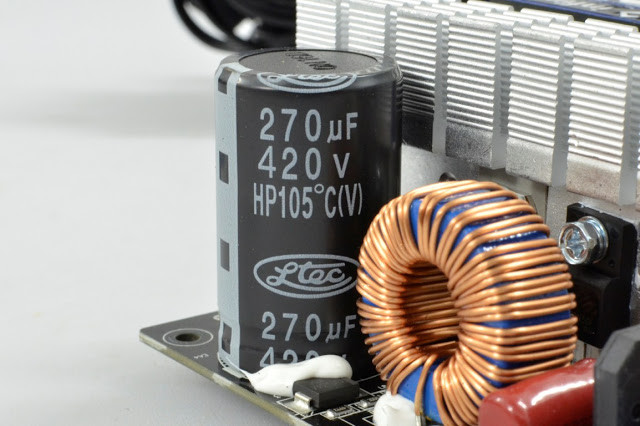

Tiếp theo là tụ nguồn chính Ltec(TW) có thông số 420uF/270uF tương tự như người anh em “xa” ECO 600W. tất nhiên với mức điện dung này thì khó cho ECO 650W có thể thoải được bài test hold up time

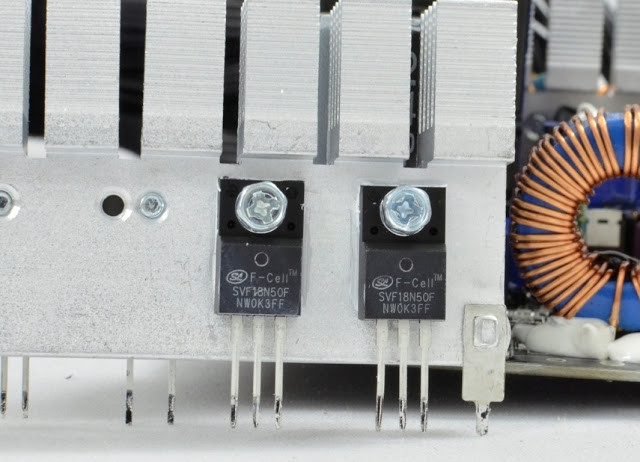

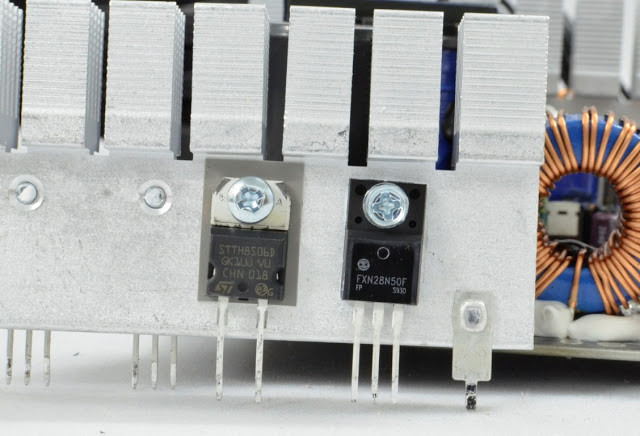

Tầng Active PFC được trang bị 1 mosfet công suất khá lớn FXN28N50F đi kèm với boost diode STTH8S06D (8A) với mosfet này thì ECO 650W có thể thoải mái vùng vẫy ở khu vực điện áp dải 180-264VAC. Tầng PWM là sự xuất hiện của 1 cặp Mosfets SVF18N50F. có công suất cao hơn cặp được sử dụng trên ECO 600W (16N50) 1 chút. Cả 2 tầng APFC và PWM đều chịu sự điều khiển của IC dao động champion CM6805BG.

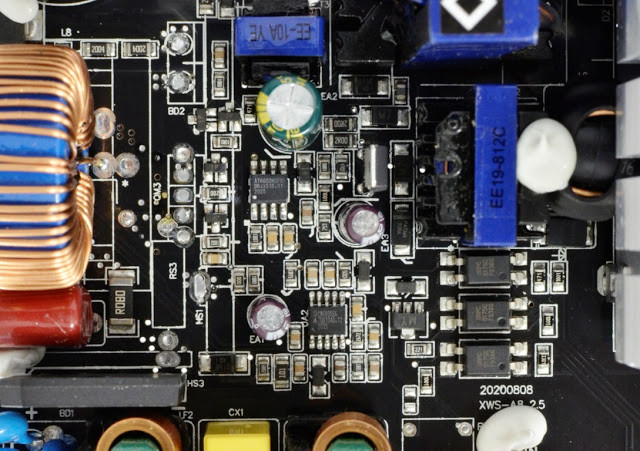

Nằm kế bên là IC dao động của mạch cấp trước 5Vsb AT6002HSP8  lái 1 Mosfet 2N70 . Việc sử dụng mosfet rời sẽ loại bỏ giới hạn về công suất của mosfet bên trong IC combo

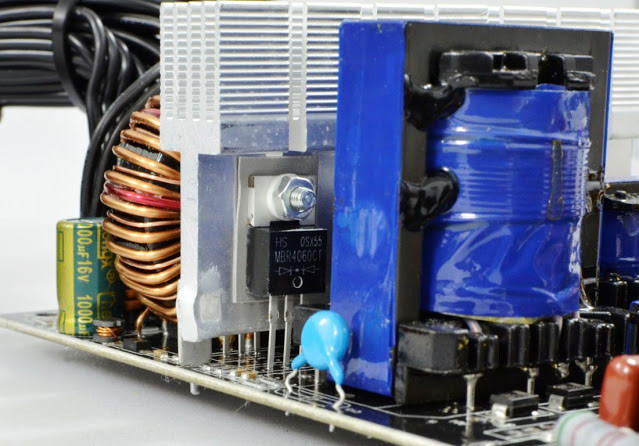

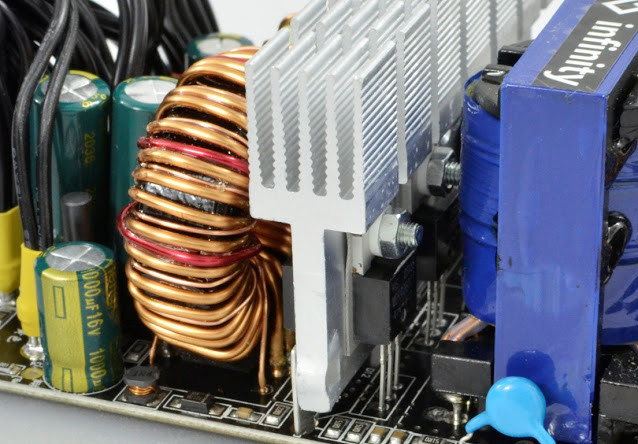

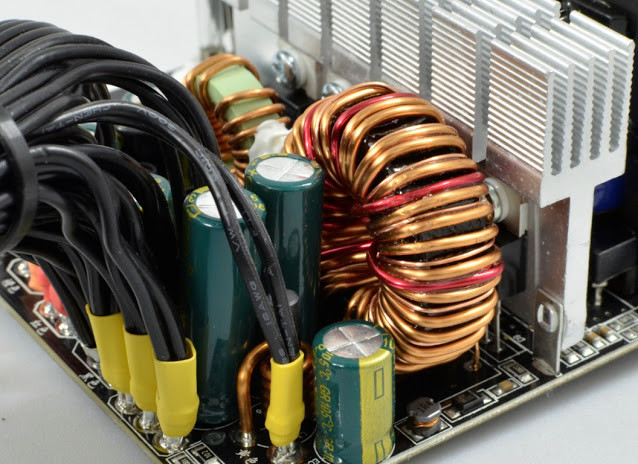

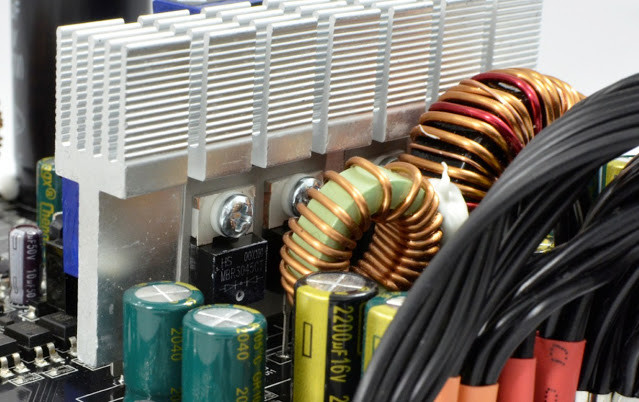

ECO 650W sử dụng tổ hợp các diode xung nắn dòng đầu ra. Đường 12V trang bị tới 4 diode MBR4060CT ( 40A x4) lớn hơn khá nhiều so với thiết kế trên ECO 600W( 30A x3) giúp đường 12V “khỏe” hơn khi tải nặng.

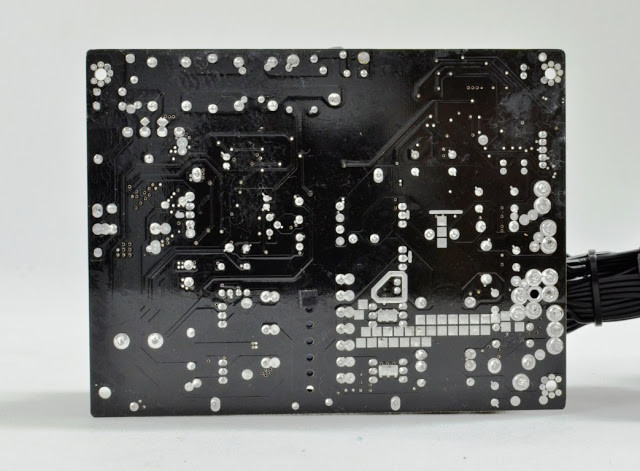

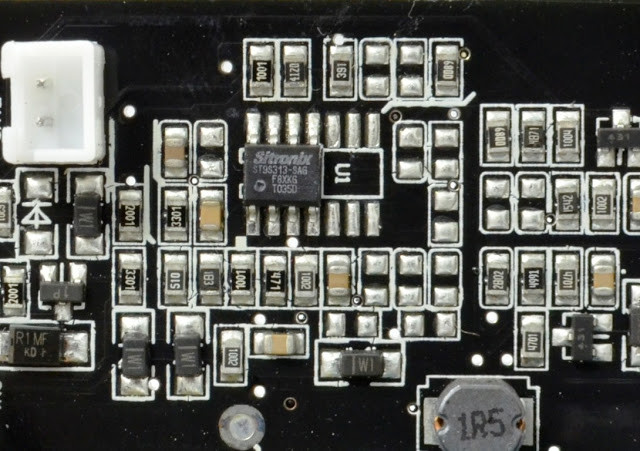

IC giám sát hoạt động là loại Sitronix ST9S313-SAG cung cấp 3 chế độ bảo vệ cơ bản OVP, UVP, SCP, phần mạch in phía dưới của ECO 650W ko có gì để bàn sạch và đẹp. do toàn bộ linh kiện đều được hàn ở mặt trên

III-Thử nghiệm:

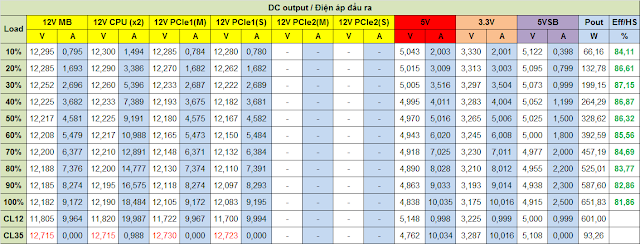

1-Thử tải:

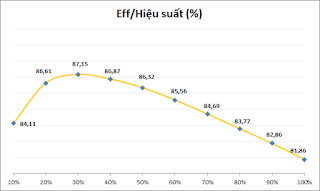

ECO 650W hoàn thành tốt các mức tải, với mức hiệu suất trên 84% ở các mức tải nhỏ (low load). Và tối đa đạt 87%@230VAC, so với ECO 600W thì ECO 650W có sự cải thiện về độ ổn định điện áp của các đường điện và hiệu suất tổng thể được nâng lên khoảng 2%
Ở 2 mức tải không đồng đều nhằm stress tối đa khả năng của thiết kế mạch. ECO 650W dễ dàng vượt qua được mức tải CL12, tuy nhiên ở mức tải CL35 thì sự “may mắn” thường không đến với các PSU không được trang bị tính năng DC to DC (VRMs)

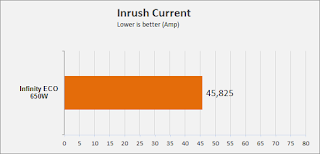

2-Inrush current Testing ( Dòng khởi động):

Dòng khởi động của ECO 650W đạt 45,8A

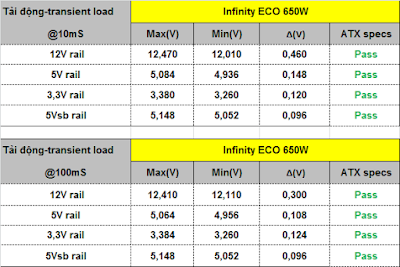

3-Transient response test ( Tải biến thiên):
Ở bài test tải biến thiên ngoài mức kiểm tra 100mS(10Hz) nhằm đánh giá với các sản phẩm được RV trước đây sẽ thêm 1 mức kiểm tra khó nhằn hơn là 10mS(100Hz)
 ECO 650W vượt qua cả 2 bài kiểm tra một cách dễ dàng.

10mS:

100mS:

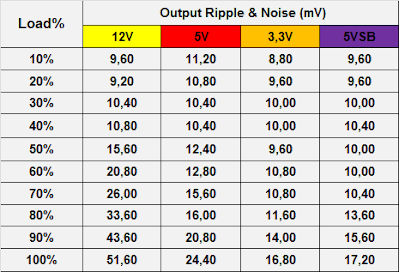

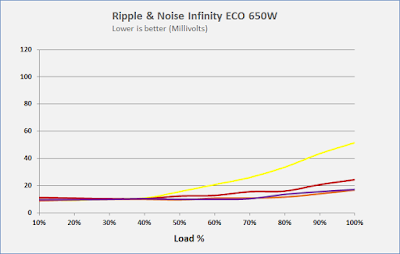

4-Ripple & Noise ( Nhiễu AC cao tần):

ECO 650W có mức ripple noise ở mức khá khi đường 12V tối đa 51mV . các đường điện còn lại dao động trên dưới 20mV

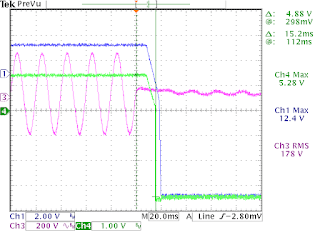

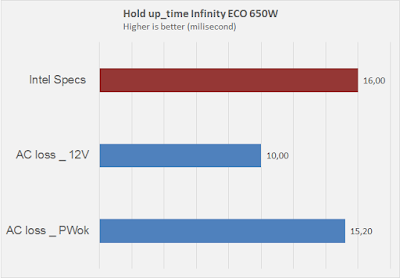

5-Hold-up time ( thời gian lưu điện):

tính hiệu PW_OK của ECO 650W chưa thật sự chính xác. khi mất sau khi đường 12V rơi khỏi vùng an toàn

6-Earth leak current ( Kiểm tra dòng rò):

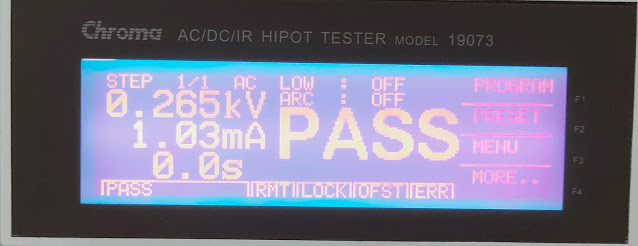

Đối với các thiết bị IT (Class I ) mà nguồn máy tính ATX là một trong số đó thì theo tiêu chuẩn an toàn yêu cầu dòng rò không được vượt quá 3,5mA tại áp cấp vào bằng ~110% điện áp tối đa mà nhà sản xuất công bố PSU có thể hoạt động đc ( ở đây sẽ là 110% của 230VAC tương đương khoảng 253VAC@60Hz). Để kiểm tra vấn đề này chúng ta sẽ sử dụng thiết bị chuyên dụng  Chroma 19073 Hipot tester để đo dòng rò

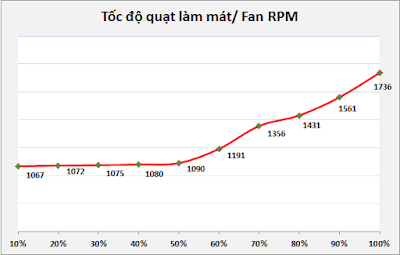

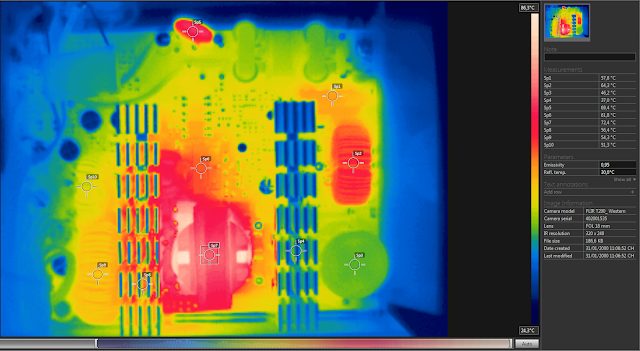

7- Nhiệt độ làm việc và tốc độ quạt làm mát:
Điều kiện môi trường : 38-42°C

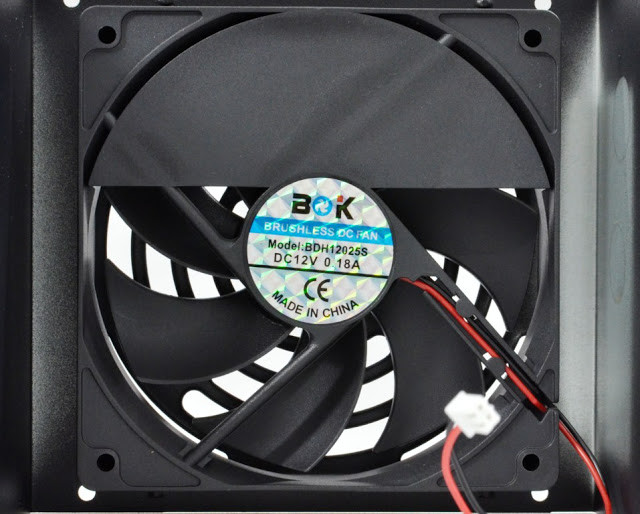

ECO 650W sử dụng quạt làm mát BHD12025S có tốc độ tối đa khoảng gần 1800RPM. Phần chắn chỉnh gió của quạt được đúc chết sẽ làm giảm khả năng bị kêu do gió quạt thổi vào như miếng chắn vặn ốc như trên ECO 450W. Qua quá trình thử nghiệm PSU hoạt động tương đối êm .



IV-Kết luận:
ECO 650W có phẩm chất điện áp khá. Hiệu suất tốt. Mẫu mã bắt mắt với hệ thống cáp bẹ đen mềm, cung cấp 2 đầu cấp nguồn CPU. So với ECO 600W. ECO 650W có phần thua thiệt về tầng Active PFC nhưng bù lại có sự nâng cấp tổng thể. Nhất là đường 12V
ECO 650W phù hợp cho các cấu hình máy vi tính tầm trung, phổ thông sử dụng 01 VGA có công suất dưới 200W
Ưu điểm:
Hiệu suất cao 87%@230VAC
Điện áp khá
Hệ thống cáp đen với đầu CPU riêng biệt
Khuyết điểm:
Cần cải thiện Hold up time
Nguồn: https://www.f14lab.org
